Raffreddatori termoelettrici multistadio personalizzati per un controllo preciso della temperatura

I raffreddatori termoelettrici multistadio sono moduli di raffreddamento a stato solido sviluppati per applicazioni che richiedono un differenziale di temperatura maggiore rispetto a quello che possono fornire i tradizionali raffreddatori termoelettrici monostadio. Combinandopiù stadi termoelettriciin un modulo, il sistema di raffreddamento può ottenere un raffreddamento più profondo all'interno di una struttura compatta.

X-Meritansviluppa e produce raffreddatori termoelettrici multistadio per rilevatori a infrarossi, apparecchiature ottiche, strumenti medici, sistemi di laboratorio e altre applicazioni di gestione termica di precisione. È possibile prendere in considerazione diverse configurazioni di stadio, parametri elettrici e dimensioni meccaniche in base alla temperatura di raffreddamento richiesta, al carico termico e allo spazio di installazione disponibile.

Per gli acquirenti che cercano un produttore o fornitore di refrigeratori termoelettrici multistadio in Cina, X-Meritan offre selezione di prodotti, comunicazione tecnica e soluzioni di raffreddamento termoelettrico personalizzate sia per progetti di sviluppo che per requisiti di volume.

Raffreddatori termoelettrici monostadio e multistadio

Il motivo principale per scegliere un design multistadio è il differenziale di temperatura richiesto.

Una configurazione multistadio non è semplicemente un TEC convenzionale più grande. Ogni fase aggiuntiva modifica la resistenza termica, i requisiti elettrici e la relazione di trasferimento del calore del modulo. La configurazione finale deve quindi essere selezionata in base al carico termico effettivo e alla temperatura target piuttosto che in base al solo conteggio delle fasi.

Perché scegliere un TEC multistadio?

Per le apparecchiature di precisione, il vantaggio di un raffreddatore termoelettrico multistadio non è semplicemente quello di raggiungere una temperatura più bassa. Il design può fornire un raffreddamento più profondo in un pacchetto compatto a stato solido, rendendolo utile laddove i sistemi di refrigerazione convenzionali sono troppo grandi o meccanicamente complessi.

I principali vantaggi includono:

● Differenziale di temperatura più elevato: più stadi possono ottenere un raffreddamento più profondo rispetto ai tradizionali TEC a stadio singolo.

● Struttura compatta a stato solido: non sono necessari compressori, refrigeranti o parti mobili.

● Controllo preciso della temperatura: l'uscita del raffreddamento può essere controllata regolando l'ingresso elettrico.

● Vibrazioni ridotte: l'assenza di componenti meccanici in movimento è utile per apparecchiature ottiche e di rilevamento sensibili.

● Configurazione flessibile: il numero dello stadio, le dimensioni e i parametri elettrici possono essere adattati ai requisiti specifici delle apparecchiature.

Applicazioni

Selezione di refrigeratori termoelettrici multistadio

Scegliere il giusto refrigeratore termoelettrico multistadio richiede molto più che specificare la bassa temperatura desiderata. Il modulo di raffreddamento dovrebbe essere valutato insieme al sistema termico completo.

Importanti fattori di selezione includono:

Temperatura target del lato freddo: determina se è appropriata una configurazione a stadio singolo o multistadio.

Carico termico: la capacità di raffreddamento richiesta dipende dal calore generato dal componente raffreddato e dalle perdite di calore esterne.

Temperatura del lato caldo: una temperatura elevata del lato caldo riduce il differenziale di temperatura disponibile e aumenta l'importanza della dissipazione del calore.

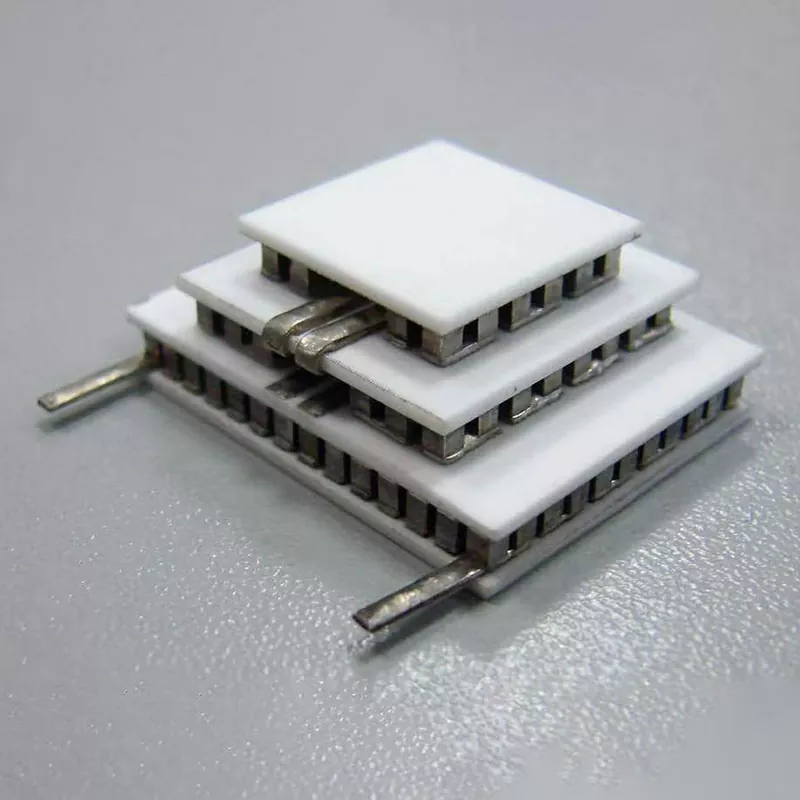

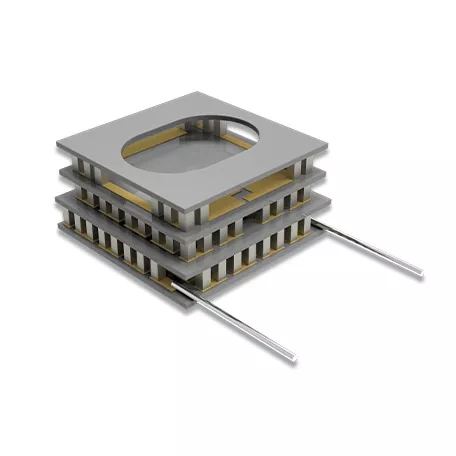

Numero di stadi: le configurazioni a due, tre e quattro stadi forniscono equilibri diversi tra differenziale di temperatura, capacità di raffreddamento e consumo energetico.

Dimensioni del modulo: il TEC deve adattarsi allo spazio di installazione disponibile e corrispondere all'interfaccia termica dell'apparecchiatura.

Per i progetti OEM, fornire la temperatura target, il carico termico, la temperatura del lato caldo e le dimensioni disponibili può aiutare X-Meritan a consigliare una configurazione più adatta.

Domande frequenti

Cos'è un refrigeratore termoelettrico multistadio?

Un dispositivo di raffreddamento termoelettrico multistadio è un modulo TEC costituito da due o più stadi termoelettrici impilati insieme per ottenere un differenziale di temperatura più elevato rispetto a un modulo convenzionale a stadio singolo.

Quando dovrei utilizzare una TEC multistadio anziché una TEC a stadio singolo?

Un TEC multistadio viene generalmente preso in considerazione quando il differenziale di temperatura richiesto va oltre la capacità pratica di un modulo a stadio singolo, in particolare nelle applicazioni di raffreddamento di precisione compatte.

Quanti stadi può avere un frigorifero termoelettrico?

I TEC multistadio possono essere progettati con un numero diverso di stadi a seconda dell'applicazione. Le configurazioni a due e tre stadi sono comuni nelle applicazioni di raffreddamento più impegnative, mentre è possibile sviluppare strutture a stadi superiori per requisiti specializzati.

X-Meritan può personalizzare i raffrescatori termoelettrici multistadio?

SÌ. La personalizzazione può essere discussa in base alle dimensioni richieste, alla configurazione dello stadio, alle caratteristiche elettriche e ai requisiti di prestazione termica.

Come posso avere un preventivo per un refrigeratore termoelettrico multistadio?

Invia la temperatura di raffreddamento richiesta, il carico termico, le condizioni del lato caldo, le dimensioni o un modello TEC esistente. X-Meritan può utilizzare queste informazioni per confermare una configurazione adeguata e fornire un preventivo.
