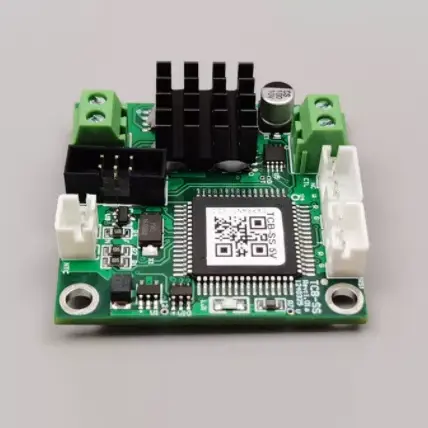

Termoregolatore TCB-SS con dimensioni ultracompatte e progettato per Micro TEC

X-Meritan produce termoregolatori TCB-SS con dimensioni ultracompatte e progettati per applicazioni Micro TEC in cui lo spazio su scheda, la stabilità della temperatura e l'uscita TEC controllata devono essere considerati insieme. Il TCB-SS integra il rilevamento della temperatura e il pilotaggio TEC su una piccola scheda di controllo, consentendo la regolazione di un Micro TEC attraverso un circuito di controllo della temperatura basato sul feedback.

Il controller è progettato attorno a un formato di scheda compatto piuttosto che a un'architettura di controllo della temperatura generica. Utilizza un sensore NTC da 10 K come ingresso di rilevamento della temperatura predefinito e supporta una tensione TEC predefinita di 4,5 V con una corrente TEC massima di 3 A, rendendo la scheda adatta per sistemi di gestione termica in miniatura.

Parametri

Struttura di controllo

Feedback sulla temperatura

10K NTC rileva le variazioni di temperatura e invia il segnale al controller.

Controllo PID

Il controller confronta la temperatura misurata con il valore target e regola l'uscita Micro TEC tramite il controllo PID.

Guida continua

L'uscita continua regola l'azionamento TEC durante il funzionamento invece di fare affidamento solo sulla semplice accensione/spegnimento.

Caratteristiche principali

Scheda ultracompatta

Misurando 4 cm × 4 cm × 1,28 cm, il termoregolatore TCB-SS con dimensioni ultracompatte e progettato per Micro TEC è progettato per sistemi Micro TEC con spazio di installazione limitato.

Controllo della temperatura 0,01°C

Il controller fornisce una precisione di controllo della temperatura di 0,01°C e una precisione di temperatura impostata di 0,01°C per una regolazione termica precisa.

>94% Efficienza di uscita

Con un'efficienza di uscita superiore al 94%, il controller fornisce un'efficiente guida TEC in sistemi compatti di controllo della temperatura.

Uscita 4,5 V TEC, 3 A max.

La tensione TEC predefinita è 4,5 V, con una corrente TEC massima di 3 A, per applicazioni Micro TEC compatibili.

Rilevamento della temperatura NTC 10K

Il sensore predefinito è un NTC da 10K con un valore B di 3950, che fornisce un feedback della temperatura per il circuito di controllo.

Misurazione da -60°C a +170°C

L'intervallo di misurazione del controllo della temperatura è compreso tra -60°C e +170°C, mentre l'intervallo della temperatura di controllo specificato è compreso tra -20°C e +100°C.

Protezione integrata

Le funzioni integrate includono sovracorrente, sovratensione, limitazione della temperatura e rilevamento di circuiti aperti/cortocircuiti TEC per monitorare il controller e il TEC collegato durante il funzionamento.

Compatibilità

Prima dell'integrazione, è necessario verificare i requisiti elettrici TEC, le caratteristiche NTC, la temperatura target e l'alimentazione della scheda rispetto alle specifiche del controller.

Aree di applicazione

Moduli ottici di precisione

Il termoregolatore TCB-SS con dimensioni ultracompatte e progettato per Micro TEC fornisce un controllo della temperatura compatto per moduli ottici dove sono richieste condizioni termiche stabili.

Sistemi a diodi laser

Può pilotare un Micro TEC compatibile per regolare la temperatura dei diodi laser in sistemi ottici compatti.

Attrezzatura da laboratorio in miniatura

Il controller compatto è adatto per strumenti da laboratorio che richiedono una regolazione della temperatura basata su Micro TEC all'interno di uno spazio di installazione limitato.

Attrezzatura diagnostica portatile

Il TCB-SS supporta il controllo della temperatura in dispositivi diagnostici compatti in cui le dimensioni della scheda e la regolazione termica sono fattori di progettazione importanti.

Sensori a infrarossi e CCD

Il controller può essere integrato con i sistemi Micro TEC per la regolazione della temperatura di rilevatori a infrarossi sensibili alla temperatura e sensori CCD.

Domande frequenti

D1: Per quale tipo di TEC è progettato il controller?

R1: Il termoregolatore TCB-SS con dimensioni ultracompatte e progettato per Micro TEC è progettato per applicazioni Micro TEC. Il TEC collegato deve essere controllato rispetto alla tensione TEC predefinita specificata di 4,5 V e alla corrente massima di 3 A.

Q2: Quale configurazione del sensore NTC viene utilizzata?

R2: La configurazione predefinita del rilevamento della temperatura è un NTC da 10 K con un valore B di 3950. Altri requisiti del sensore devono essere confermati durante le specifiche del progetto.

Q3: Qual è la differenza tra il campo di misurazione e il campo di controllo?

A3: L'intervallo di misurazione del controllo della temperatura è compreso tra -60°C e +170°C, mentre l'intervallo della temperatura di controllo specificato è compreso tra -20°C e +100°C. L'intervallo di misurazione indica la capacità di rilevamento della temperatura, mentre l'intervallo di controllo definisce l'intervallo di regolazione della temperatura specificato.

Q4: Quale alimentazione richiede la scheda?

A4: La tensione di alimentazione della scheda è 5 V ±10% CC. Il sistema dovrebbe fornire una fonte di alimentazione adeguata che rimanga entro l'intervallo di ingresso specificato.

Q5: Qual è la corrente massima disponibile per il TEC?

R5: La corrente TEC massima specificata è 3 A, con una tensione TEC predefinita di 4,5 V. Il TEC effettivamente collegato deve essere selezionato in base ai suoi requisiti elettrici e ai limiti del controller.

Q6: Quale precisione di temperatura può fornire il controller?

R6: La precisione del controllo della temperatura specificata è 0,01°C e anche la precisione della temperatura impostata è specificata come 0,01°C.

Q7: Quali funzioni di protezione sono incluse?

R7: Il controller include protezione da sovracorrente, protezione da sovratensione, limitazione della temperatura e rilevamento TEC di circuito aperto e cortocircuito.
