Un ingegnere progettista sta prototipando un dispositivo di raffreddamento compatto per campioni medici utilizzandoRaffreddatori termoelettrici. Il lato freddo raggiunge la temperatura target in pochi minuti durante il test al banco. Ma quando l'unità è installata nel suo armadio, la temperatura del lato freddo inizia a salire e non si stabilizza mai. L'ingegnere controlla la corrente TEC, l'isolamento e il circuito di controllo. Tutto sembra corretto. Il problema non è affatto freddo. È sul lato caldo. Il calore respinto dal TEC non viene rimosso in modo efficace e viene ricondotto attraverso il modulo, riducendone la capacità di raffreddamento. Questo è l’errore più comune nella progettazione del raffreddamento termoelettrico, ed è costoso. Per gli ingegneri degli approvvigionamenti e gli sviluppatori di prodotti, capire perché lo smaltimento del calore sul lato caldo è fondamentale è la differenza tra un prodotto che funziona e uno che fallisce sul campo.
Questa guida è scritta per acquirenti e ingegneri che acquistano raffreddatori termoelettrici e i componenti di gestione termica associati. Spiegheremo il bilancio termico di un TEC, perché il lato caldo è il fattore limitante nelle prestazioni di raffreddamento, in che modo la scelta del dissipatore di calore e della ventola influisce sul risultato, quali specifiche includere in un ordine di acquisto e come valutare un fornitore. Forniremo inoltre parametri dettagliati del prodotto dalla nostra fabbrica a Fuzhou X-Meritan Technology Co., Ltd. Che tu stia progettando un refrigeratore per bevande, un modulo laser, un dispositivo medico o un involucro elettronico, questa guida ti aiuterà a specificare un sistema di raffreddamento termoelettrico che funzioni in modo affidabile.

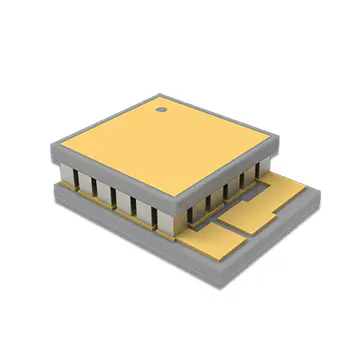

Un dispositivo di raffreddamento termoelettrico, noto anche come modulo Peltier, è una pompa di calore a stato solido che sposta il calore da un lato all'altro del dispositivo quando viene applicata una corrente elettrica. Il modulo è costituito da una serie di pellet semiconduttori, tipicamente tellururo di bismuto, inseriti tra due substrati ceramici. Quando la corrente scorre attraverso i pellet, gli elettroni assorbono calore in una giunzione e lo rilasciano in un'altra. Il lato che assorbe il calore diventa freddo, mentre il lato che lo rilascia diventa caldo. Non ci sono parti in movimento, né refrigeranti, né compressori. Il modulo è compatto, silenzioso e può essere controllato con precisione. La tabella seguente riassume le caratteristiche operative di base di un frigorifero termoelettrico.
| Parametro | Descrizione | Valore tipico |
| Principio di funzionamento | Effetto Peltier (pompamento di calore tramite corrente) | A stato solido, senza parti in movimento |
| Lato freddo | Assorbe il calore dal carico | Temperatura inferiore a quella ambiente |
| Lato caldo | Rilascia calore all'ambiente | Temperatura superiore a quella ambiente |
| Pompa di calore (Qc) | Capacità di raffreddamento | Dipende dalle dimensioni del modulo e dalla corrente |
| Alimentazione in ingresso (pin) | Energia elettrica consumata | Dipende dalla tensione e dalla corrente |
| Calore respinto (Qh) | Qc + Perno | Sempre maggiore di Qc |
| POLIZIOTTO | Qc/Pin | Tipicamente 0,3 - 0,7 |
AFuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica produce raffreddatori termoelettrici per un'ampia gamma di applicazioni di raffreddamento. Comprendiamo che il modulo è solo una parte del sistema. La dissipazione del calore sul lato caldo è altrettanto importante e collaboriamo con i nostri clienti per garantire che l'intero sistema termico sia progettato per il successo.
La ragione fondamentale per cui il lato caldo è il fattore limitante è la prima legge della termodinamica. Un frigorifero termoelettrico non distrugge il calore; lo muove. Il calore assorbito dal lato freddo (Qc) più la potenza elettrica consumata dal modulo (Pin) devono essere smaltiti dal lato caldo (Qh). La relazione è semplice: Qh = Qc + Pin. Ciò significa che il lato caldo ha sempre più calore da respingere di quello che assorbe il lato freddo. In un modulo tipico che funziona a un COP di 0,5, il calore respinto sul lato caldo è tre volte la capacità di raffreddamento. Se il lato caldo non riesce a respingere questo calore, la sua temperatura aumenta. Inoltre, all'aumentare della temperatura del lato caldo, aumenta la differenza di temperatura all'interno del modulo, riducendo la capacità di raffreddamento e l'efficienza del modulo. La tabella seguente illustra il bilancio termico per un tipico TEC.
| Parametro | Valore | Nota |
| Capacità di raffreddamento (Qc) | 50 W | Calore assorbito dal lato freddo |
| Alimentazione in ingresso (pin) | 100 W | Alimentazione elettrica al modulo |
| Calore respinto (Qh) | 150 W | Qc + Perno |
| POLIZIOTTO | 0.5 | Qc/Pin |
| Rapporto di rifiuto del calore | 3:1 | Qh/Qc |
Nella nostra fabbrica aiutiamo i nostri clienti a comprendere questo equilibrio termico. Forniamo curve prestazionali dettagliate che mostrano come cambia la capacità di raffreddamento con la temperatura del lato caldo. Forniamo inoltre indicazioni sul dimensionamento del dissipatore di calore e sulla selezione della ventola per garantire che il lato caldo possa respingere il calore richiesto. Il nostro obiettivo è aiutare i nostri clienti a progettare un sistema che raggiunga in modo affidabile la temperatura del lato freddo desiderata.
Quando la dissipazione del calore dal lato caldo è insufficiente, si verifica una cascata di effetti negativi. Il primo effetto è un aumento della temperatura del lato caldo. Ciò riduce la differenza di temperatura che il modulo può mantenere, il che significa che la temperatura del lato freddo aumenta. Il secondo effetto è una riduzione della capacità di raffreddamento. All'aumentare della temperatura del lato caldo, la capacità del modulo di pompare calore diminuisce. Il terzo effetto è un aumento del consumo energetico. Il modulo deve lavorare di più per mantenere la temperatura del lato freddo, il che aumenta la potenza in ingresso. Il quarto effetto è una riduzione dell’affidabilità. Le elevate temperature del lato caldo accelerano il degrado del modulo e dei materiali dell'interfaccia termica. In casi estremi, il modulo può surriscaldarsi e guastarsi. La tabella seguente riassume gli effetti di un'insufficiente dissipazione del calore.
| Effetto | Causa | Conseguenza |
| Aumento della temperatura del lato caldo | Capacità del dissipatore di calore o della ventola insufficiente | Prestazioni di raffreddamento ridotte |
| Calo della capacità di raffreddamento | Aumento del differenziale di temperatura | Il lato freddo non riesce a raggiungere la temperatura target |
| Aumento del consumo energetico | Il modulo lavora di più per compensare | Costi operativi più elevati, più calore da respingere |
| Degrado del modulo | Stress termico su pellet e giunti di saldatura | Vita ridotta, guasto prematuro |
| Guasto all'interfaccia termica | L'alta temperatura degrada il grasso termico | Maggiore resistenza termica, ulteriore perdita di prestazioni |
In X-Meritan abbiamo visto molti casi in cui un sistema ha fallito non perché il TEC fosse inadeguato, ma perché la dissipazione del calore era insufficiente. Collaboriamo con i nostri clienti per evitare questi problemi fornendo soluzioni termiche complete, inclusi dissipatori di calore, ventole e materiali di interfaccia termica. Il nostro team di ingegneri può aiutarvi a calcolare la capacità di smaltimento del calore richiesta e a selezionare i componenti giusti.
Specificare il giusto sistema di smaltimento del calore richiede un approccio sistematico. Il primo passo è determinare il calore totale da respingere (Qh). Questa è la somma della capacità di raffreddamento (Qc) e della potenza in ingresso (Pin). Il secondo passaggio consiste nel determinare la temperatura massima consentita del lato caldo. Solitamente si tratta della temperatura ambiente più l'aumento di temperatura attraverso il dissipatore di calore. Il terzo passaggio consiste nel selezionare un dissipatore di calore con una resistenza termica in grado di raggiungere l'aumento di temperatura richiesto con il flusso d'aria disponibile. Il quarto passaggio consiste nel selezionare una ventola che fornisca un flusso d'aria e una pressione statica sufficienti. Il quinto passaggio consiste nel selezionare un materiale di interfaccia termica che riduca al minimo la resistenza di contatto tra il modulo e il dissipatore di calore. La tabella seguente riassume il processo di specifica.
| Fare un passo | Azione | Parametro chiave |
| 1 | Determinare il calore totale da respingere | Qh = Qc + Perno |
| 2 | Determinare la temperatura consentita del lato caldo | Th = Tamb + ΔT |
| 3 | Selezionare la resistenza termica del dissipatore di calore | Rth = ΔT / Qh |
| 4 | Selezionare il flusso d'aria della ventola e la pressione statica | CFM, Pa |
| 5 | Selezionare il materiale dell'interfaccia termica | Conduttività termica (W/m·K) |
Nella nostra fabbrica forniamo soluzioni termiche complete per i nostri raffreddatori termoelettrici. Possiamo fornire dissipatori di calore con geometria delle alette ottimizzata, ventole a basso rumore ed elevato flusso d'aria e materiali di interfaccia termica ad alta conduttività. Il nostro team di ingegneri può assistervi nel processo di specifica e fornire calcoli termici dettagliati per la vostra applicazione.
La valutazione di un fornitore di raffreddatori termoelettrici e componenti di gestione termica richiede un focus sulla qualità del prodotto, competenza termica, capacità di test e supporto tecnico. Il fornitore deve avere la capacità di produrre moduli con prestazioni costanti. Devono avere esperienza nella progettazione di sistemi termici. Devono disporre dell'attrezzatura per testare moduli e sistemi sotto carico. E devono fornire supporto tecnico per aiutarti a selezionare i componenti giusti. La tabella seguente riassume tali criteri di valutazione.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Qualità del modulo | Prestazioni costanti, test di affidabilità | Garantisce che il modulo soddisfi le specifiche |
| Competenza termica | Capacità di progettazione del sistema, simulazione termica | Garantisce il funzionamento completo del sistema |
| Capacità di test | Test delle prestazioni sotto carico, test di durata | Verifica prestazioni e affidabilità |
| Supporto tecnico | Ingegneria applicativa, calcoli termici | Aiuta a selezionare i componenti giusti |
| Prestazioni di consegna | Record di consegna puntuale, capacità di inventario | Mantiene operativa la tua linea di produzione |
Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica produce raffreddatori termoelettrici e soluzioni termiche da oltre un decennio. Abbiamo una vasta esperienza nella progettazione e nel collaudo di sistemi termici. Siamo certificati ISO 9001 e conserviamo registrazioni dettagliate di tutte le ispezioni. Il nostro team tecnico è disponibile per assistere con i calcoli termici e la selezione dei componenti. Vi invitiamo a valutarci rispetto a questi criteri e a considerarci come il vostro partner per soluzioni di raffreddamento termoelettrico.
La tabella seguente fornisce i parametri chiave del prodotto per i nostri raffreddatori termoelettrici. Questi moduli sono progettati per applicazioni di raffreddamento che vanno dai prodotti di consumo ai dispositivi medici. La nostra fabbrica può anche fornire dissipatori di calore, ventole e materiali di interfaccia termica abbinati.
| Parametro | Gamma di specifiche | Nota |
| Capacità di raffreddamento (Qc) | 10 W - 200 W | Dipende dalle dimensioni del modulo e dalla corrente |
| Differenziale di temperatura massimo (ΔTmax) | 60°C - 75°C | A Th = 27°C, senza carico |
| Tensione nominale | 5 V - 24 V | Tensioni personalizzate disponibili |
| Corrente nominale | 2 A - 15 A | Dipende dalla dimensione del modulo |
| POLIZIOTTO | 0,3 - 0,7 | Dipende dal punto di funzionamento |
| Dimensioni del modulo | Da 20 x 20 mm a 62 x 62 mm | Dimensioni personalizzate disponibili |
| Tipo di dissipatore di calore | Alluminio estruso, rasato, incollato | Selezionato per resistenza termica |
| Tipo di ventola | Assiale, soffiante | Selezionato per flusso d'aria e rumore |
| Materiale dell'interfaccia termica | Grasso termico, cambio di fase, tampone | Selezionato per conducibilità e spessore |
| MOQ | 100 pezzi | Negoziabile per ordini di grandi dimensioni |
| Tempi di consegna | 2 - 4 settimane | Dipende dalla quantità e dalla personalizzazione |
Nella nostra fabbrica produciamo i nostri raffreddatori termoelettrici per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la capacità di raffreddamento, la tensione, la corrente e le dimensioni per soddisfare le vostre esigenze specifiche. Forniamo anche soluzioni termiche complete, inclusi dissipatori di calore, ventole e materiali di interfaccia termica. Il nostro obiettivo è fornire ai nostri clienti soluzioni di raffreddamento affidabili e ad alte prestazioni.
Domanda 1: Quanto calore deve essere respinto sul lato caldo di un TEC?
Risposta: Il calore respinto sul lato caldo (Qh) è la somma della capacità frigorifera (Qc) e della potenza assorbita (Pin). Per un modulo che funziona a un COP di 0,5, il calore respinto è tre volte la capacità di raffreddamento. Ciò significa che per ogni watt di raffreddamento devono essere rimossi tre watt di calore. Se il lato caldo non riesce a respingere questo calore, le prestazioni del modulo peggioreranno. Il nostro team di ingegneri può calcolare il Qh esatto per la tua applicazione.
Domanda 2: Cosa succede se utilizzo un dissipatore di calore troppo piccolo?
Risposta: Se il dissipatore di calore è troppo piccolo, la sua resistenza termica sarà troppo elevata e la temperatura del lato caldo aumenterà. Ciò riduce la capacità di raffreddamento e aumenta il consumo energetico. In casi estremi, il modulo potrebbe surriscaldarsi e guastarsi. Dimensionare sempre il dissipatore di calore in base al calore totale da respingere e all'aumento di temperatura consentito. La nostra fabbrica può aiutarti a selezionare il dissipatore di calore giusto per la tua applicazione.
Domanda 3: posso utilizzare una ventola per migliorare la dissipazione del calore?
Risposta: Sì, una ventola può migliorare significativamente la dissipazione del calore aumentando il flusso d'aria sul dissipatore di calore. La convezione forzata riduce la resistenza termica del dissipatore di calore, abbassando di conseguenza la temperatura del lato caldo. La ventola deve essere selezionata per fornire un flusso d'aria e una pressione statica sufficienti per il design del dissipatore di calore. Offriamo combinazioni di ventole e dissipatori di calore abbinate per i nostri raffreddatori termoelettrici.
Domanda 4: Qual è il miglior materiale di interfaccia termica per un TEC?
Risposta: Il miglior materiale per l'interfaccia termica dipende dall'applicazione. Il grasso termico offre la resistenza termica più bassa ma può sporcarsi e seccarsi nel tempo. I materiali a cambiamento di fase offrono buone prestazioni e sono più facili da applicare. I cuscinetti termici sono convenienti ma hanno una maggiore resistenza termica. Per applicazioni ad alte prestazioni, consigliamo grasso termico o un materiale a cambiamento di fase. Il nostro team tecnico può consigliarvi il materiale migliore per la vostra applicazione.
Domanda 5: Come faccio a sapere se il mio sistema di smaltimento del calore è adeguato?
Risposta: Per determinare se il sistema di smaltimento del calore è adeguato, misurare la temperatura del lato caldo a pieno carico e confrontarla con l'obiettivo di progettazione. Se la temperatura del lato caldo è superiore al previsto, la dissipazione del calore è insufficiente. Puoi anche misurare la capacità di raffreddamento e confrontarla con la curva delle prestazioni. Se la capacità è inferiore al previsto, è probabile che la temperatura del lato caldo sia troppo elevata. Il nostro team di ingegneri può aiutarti a diagnosticare e risolvere i problemi di smaltimento del calore.
Un efficace smaltimento del calore sul lato caldo è essenziale per le prestazioni e l'affidabilità dei raffreddatori termoelettrici. Il lato caldo deve respingere la capacità di raffreddamento più la potenza in ingresso, che in genere è tre volte la capacità di raffreddamento. Se la dissipazione del calore è insufficiente, la temperatura del lato caldo aumenta, la capacità di raffreddamento diminuisce, il consumo energetico aumenta e la durata del modulo si riduce. Per acquirenti e ingegneri, comprendere questo equilibrio termico è la chiave per progettare un sistema di raffreddamento termoelettrico di successo. Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica ha l'esperienza e i prodotti per aiutarvi a ottenere un'efficace reiezione del calore. Offriamo raffreddatori termoelettrici, dissipatori di calore, ventole e materiali per l'interfaccia termica, oltre al supporto tecnico per garantire che il sistema funzioni come previsto.
Che tu stia progettando un refrigeratore per bevande, un dispositivo medico, un modulo laser o un involucro elettronico, ti invitiamo a contattarci per discutere le tue esigenze. Possiamo fornire campioni, calcoli termici e soluzioni personalizzate. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per le aziende di tutto il mondo.
Contatta Fuzhou X-Meritan Technology Co., Ltd. oggi stessoper discutere le vostre esigenze di raffreddamento termoelettrico e scoprire come le nostre soluzioni termiche possono migliorare le vostre prestazioni di raffreddamento.
