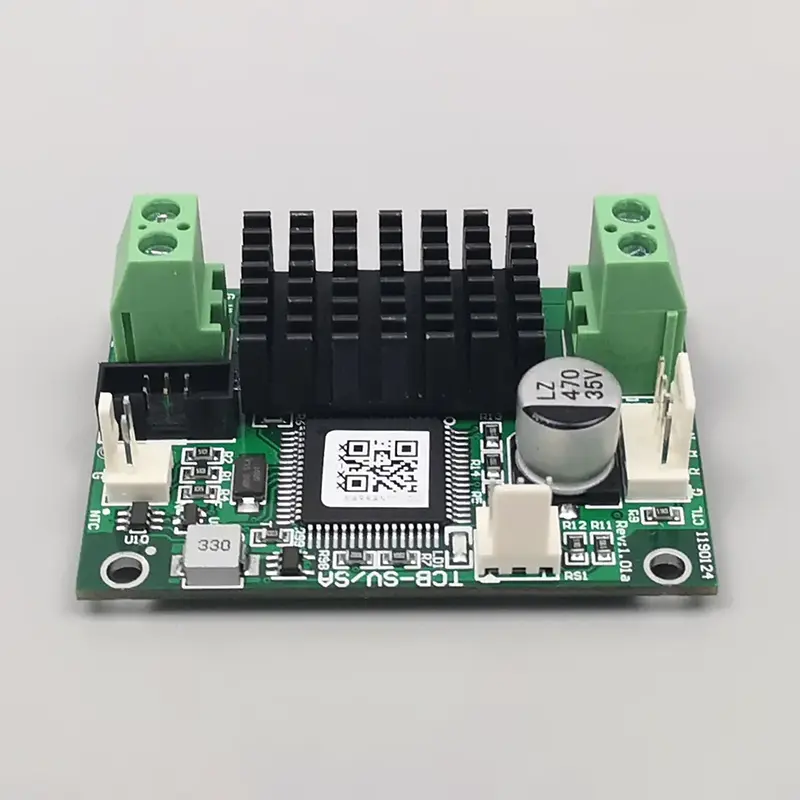

Termoregolatore TCB-SV per Micro TEC

Il termoregolatore TCB-SV per Micro TEC della fabbrica X-meritan adotta un chip di controllo indipendente e un algoritmo di regolazione PID dinamico, supportando una precisione di ±0,01°C sia per l'impostazione della temperatura che per il controllo dello stato stazionario. Diversamente dal tradizionale controllo di commutazione PWM, utilizza l'uscita di corrente continua completa per eliminare il rumore di funzionamento e le fluttuazioni di temperatura, offrendo un controllo stabile della temperatura a circuito chiuso per scenari di lavoro continuo ad alta precisione. La scheda integra il controllo bidirezionale del riscaldamento/raffreddamento, doppie interfacce di comunicazione e uscita del segnale di sicurezza, con oltre il 90% di efficienza operativa e dimensioni compatte, adatte per l'integrazione embedded di sistemi di controllo termico micro TEC.

Parametri principali del prodotto

Caratteristiche principali del prodotto

Il termoregolatore TCB-SV per Micro TEC adotta una struttura hardware standard del settore e un design pratico e funzionale, con vantaggi tecnici fondamentali per il controllo di precisione micro TEC:

Controllo ad altissima precisione a 0,01°C

Dotato di chip di controllo dedicato e algoritmo PID ottimizzato, supporta una precisione della temperatura a stato stazionario di ±0,01°C, soddisfacendo i requisiti di calibrazione di precisione dei dispositivi laser e di rilevamento.

Struttura dell'uscita in corrente continua

L'uscita di corrente continua non PWM evita il rumore di commutazione ad alta frequenza, elimina le microfluttuazioni termiche e garantisce uno stato di temperatura costante a lungo termine dei componenti di precisione.

Compatibilità doppia comunicazione

Supporta comandi seriali ASCII e protocollo MODBUS-RTU, compatibile con l'host di controllo industriale tradizionale e il software del computer superiore, supporta il monitoraggio dei dati in tempo reale e lo sviluppo secondario.

Controllo bidirezionale del riscaldamento e del raffreddamento

È compatibile con i sensori NTC (3950) 10K standard, supporta la commutazione automatica di riscaldamento e raffreddamento e copre un ampio intervallo di temperature con controllo a circuito chiuso.

Circuito di protezione di sicurezza integrato

Uscita allarme attrezzatura riservata, segnale di stato operativo e interfaccia di spegnimento dedicata TEC, che facilita il controllo automatizzato del collegamento di sicurezza del sistema.

Adattabilità industriale stabile

Verificato dall'applicazione sul campo a lungo termine nei settori ottico e laser, il modulo ha una forte capacità anti-interferenza e prestazioni operative continue e stabili.

TCB-SV VS Controller TEC convenzionali

Principali scenari applicativi

Basandosi su un controllo preciso della temperatura e sulla capacità anti-interferenza, il termoregolatore TCB-SV per Micro TEC viene applicato in scenari professionali che richiedono stabilità della temperatura a lungo termine:

Sistemi di comunicazione ottica:

Stabilizza la temperatura di lavoro dei diodi laser, elimina la deriva della lunghezza d'onda causata dai cambiamenti di temperatura e garantisce una trasmissione dati stabile a lungo termine delle reti in fibra ottica ad alta velocità.

Attrezzatura diagnostica medica:

Fornire un ambiente di lavoro a temperatura costante per reagenti di precisione, apparecchiature di rilevamento molecolare e analisi biochimiche, evitando deviazioni dei risultati di rilevamento causate da piccoli cambiamenti di temperatura.

Sensori di precisione ad alta sensibilità:

Stabilizza la temperatura operativa dei sensori a infrarossi, dei sensori di rilevamento chimico e dei sensori LiDAR, ottimizza il rapporto segnale-rumore e mantiene una precisione di rilevamento costante.

Strumenti di precisione da laboratorio:

Applicato nella calibrazione termica della ricerca scientifica e negli scenari di controllo della temperatura di microprecisione, supportando la ripetibilità dei dati sperimentali ad alta precisione.

Capacità di produzione e fornitura

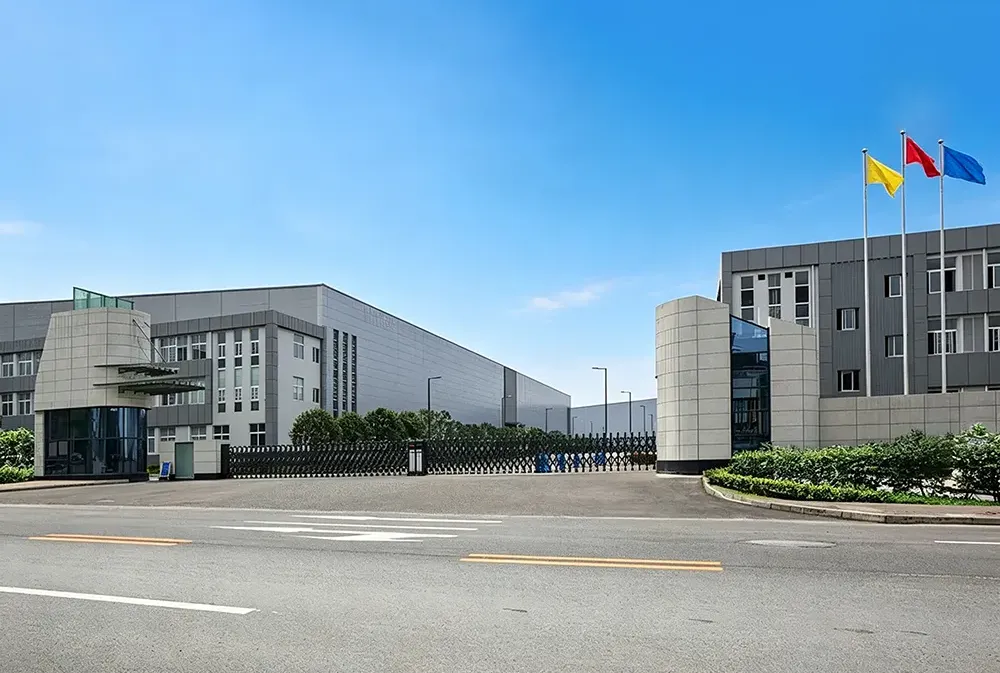

Produzione e test interni:

X-Meritan dispone di laboratori di produzione indipendenti e di apparecchiature di prova complete. Tutte le schede TCB-SV sono prodotte, calibrate e testate internamente per garantire una stabilità costante del lotto.

Supporto per la personalizzazione tecnica:

Supporta la regolazione dei parametri e la configurazione non standard. Il team tecnico fornisce indicazioni sull'integrazione per aiutare i clienti a completare il debug delle apparecchiature e l'iterazione del progetto.

Capacità di consegna globale:

I prodotti vengono esportati in Europa, Nord America, Sud-Est asiatico e in altre regioni. Con canali logistici stabili, supporta la fornitura in lotti a lungo termine e la consegna di progetti all'estero.

Verifica del progetto industriale:

Il prodotto è stato applicato in apparecchiature industriali di fascia alta e progetti di laboratorio, con prestazioni stabili verificate dal funzionamento effettivo a lungo termine.

Domande frequenti

D1: Per quali scenari è più adatto il controller micro TEC TCB-SV?

R: È appositamente progettato per micro refrigeratori termoelettrici, perfettamente applicabile a scenari ad alta precisione come comunicazione laser, rilevamento medico, sensori di precisione e strumenti di laboratorio che richiedono una stabilizzazione della temperatura ultrafine a 0,01°C.

Q2: Il modulo è compatibile con i sensori NTC convenzionali e i moduli TEC tradizionali?

R: Sì. Si adatta ai sensori NTC standard 10K 3950 per impostazione predefinita e supporta la maggior parte dei moduli micro TEC tradizionali sul mercato, con una forte compatibilità universale e un comodo aggiornamento e sostituzione del sistema.

Q3: Il protocollo di comunicazione può supportare lo sviluppo secondario e l'integrazione del sistema?

R: Assolutamente. I protocolli doppi ASCII e MODBUS-RTU supportano il debug del software del computer superiore, il caricamento dei dati in tempo reale e l'aggancio automatizzato del sistema, soddisfacendo le diverse esigenze di sviluppo secondario dei progetti industriali.

Q4: Quali test pre-consegna verranno eseguiti per ciascun modulo?

R: Ogni termoregolatore TCB-SV per unità Micro TEC viene sottoposto a severi test di fabbrica, tra cui la calibrazione dell'accuratezza della temperatura, il rilevamento continuo della stabilità della corrente, la verifica delle funzioni di comunicazione e la simulazione della protezione di sicurezza per garantire che non vengano consegnati prodotti difettosi.

Q5: È possibile personalizzare la temperatura e i parametri predefiniti di fabbrica?

R: Sì. La temperatura predefinita di 25°C può essere regolata in base ai requisiti del progetto dell'utente e sono supportati servizi di configurazione di parametri speciali per condizioni di lavoro non standard.

D6: Quali sono i vantaggi dell'uscita di corrente continua rispetto al tradizionale controllo PWM?

R: Evita completamente il rumore di commutazione e le fluttuazioni periodiche della temperatura, mantiene la stabilità della temperatura statica a lungo termine dei componenti optoelettronici di precisione e migliora efficacemente la durata del prodotto e la precisione del rilevamento.
