Un sistema LiDAR su un veicolo autonomo o un’unità di sensori lungo la strada deve funzionare in modo affidabile in un intervallo di temperature che può variare da -40°C in inverno a +85°C sotto il sole diretto estivo. All'interno dell'alloggiamento, i diodi laser, i fotorilevatori e i componenti ottici sono sensibili alla temperatura. Uno spostamento di pochi gradi può modificare la lunghezza d'onda di emissione del laser, ridurre il rapporto segnale/rumore del rilevatore e distorcere l'allineamento ottico. Il risultato è un degrado della precisione della portata e della qualità della nuvola di punti. Per l'ingegnere responsabile degli acquisti che specifica i componenti di gestione termica, la domanda non è se sia necessario il controllo della temperatura, ma quale tecnologia può fornirlo entro i limiti di dimensioni, potenza e affidabilità del sistema LiDAR.Raffreddatori termoelettricisono emerse come la soluzione preferita per molte di queste sfide.
Questa guida è scritta per acquirenti e ingegneri progettisti che necessitano di comprendere come i raffreddatori termoelettrici affrontano le sfide del controllo della temperatura nei sistemi LiDAR. Tratteremo le sfide termiche specifiche in LiDAR, il principio di funzionamento dei raffreddatori termoelettrici, le specifiche chiave da valutare, le considerazioni sull'integrazione e i criteri per la selezione di un fornitore. Forniremo anche parametri dettagliati del prodotto dalla nostra fabbrica inFuzhouX-Meritan Technology Co., Ltd.Che tu stia sviluppando un sistema LiDAR per applicazioni automobilistiche, industriali o di mappatura, questa guida ti aiuterà a selezionare il dispositivo di raffreddamento termoelettrico giusto per le tue esigenze di gestione termica.
I sistemi LiDAR presentano una serie unica di sfide termiche che differiscono da quelle di altri sistemi elettronici. La prima sfida è la sensibilità del diodo laser. La lunghezza d'onda di emissione di un diodo laser cambia con la temperatura ad una velocità di circa 0,3 nm/°C. Per un sistema LiDAR che utilizza filtri ottici a banda stretta o rilevamento sensibile alla lunghezza d'onda, questa deriva può causare una mancata corrispondenza tra la lunghezza d'onda del laser e la banda passante del filtro, riducendo la potenza del segnale e il campo di rilevamento. La seconda sfida è il rumore termico del fotorilevatore. La corrente di buio e la potenza equivalente al rumore del rilevatore aumentano con la temperatura, degradando il rapporto segnale/rumore e la precisione della misurazione della distanza. La terza sfida è la dilatazione termica del banco ottico. I componenti ottici sono montati su un banco comune e se il banco si espande o si contrae con la temperatura, l'allineamento del laser, del rilevatore e dell'ottica di scansione può spostarsi, causando errori di puntamento. La tabella seguente riassume queste sfide e i loro effetti.
| Sfida | Fonte | Effetto sulle prestazioni LiDAR |
| Deriva della lunghezza d'onda del laser | Coefficiente di temperatura del diodo laser | Potenza del segnale ridotta, perdita di portata |
| Aumento del rumore del rilevatore | Rumore termico nel fotorivelatore | SNR inferiore, precisione ridotta |
| Espansione Banco Ottico | Dilatazione termica dei materiali di montaggio | Disallineamento, errori di puntamento |
| Temperature ambientali estreme | Ambiente operativo | Guasto del sistema o prestazioni ridotte |
| Densità di dissipazione del calore | Custodia compatta | Punti caldi localizzati, gradienti termici |
Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica produce raffreddatori termoelettrici progettati specificamente per affrontare queste sfide. Comprendiamo i requisiti termici dei sistemi LiDAR e collaboriamo con i nostri clienti per selezionare il dispositivo di raffreddamento giusto per la loro specifica potenza laser, tipo di rilevatore e condizioni ambientali.

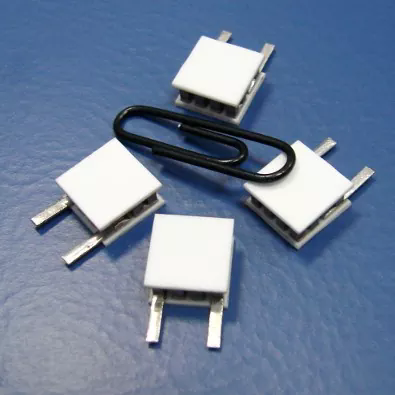

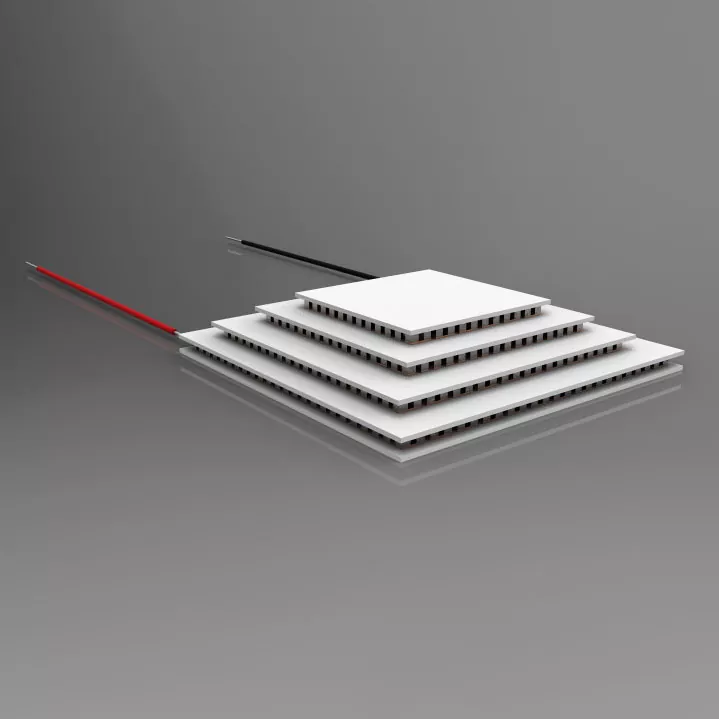

Un dispositivo di raffreddamento termoelettrico è una pompa di calore a stato solido che utilizza l'effetto Peltier per trasferire il calore da un lato all'altro del dispositivo quando viene applicata una corrente continua. Il dispositivo è costituito da una serie di pellet semiconduttori, tipicamente tellururo di bismuto, inseriti tra due substrati ceramici. Quando scorre corrente, un lato diventa freddo (lato freddo) e l'altro diventa caldo (lato caldo). Il calore viene assorbito dal lato freddo e rilasciato dal lato caldo, dove viene dissipato da un dissipatore di calore. L'inversione della corrente inverte la direzione del trasferimento di calore, consentendo di utilizzare lo stesso dispositivo sia per il raffreddamento che per il riscaldamento. Questo controllo bidirezionale è un vantaggio chiave per i sistemi LiDAR che devono funzionare sia in ambienti caldi che freddi. La tabella seguente mette a confronto i refrigeratori termoelettrici con altre tecnologie di raffreddamento.
| Tecnologia | Raffreddamento/riscaldamento | Misurare | Precisione | Affidabilità | Rumore/Vibrazioni |
| Dispositivo di raffreddamento termoelettrico | Entrambi | Compatto | Alta (+/- 0,1°C) | Alto (stato solido) | Nessuno |
| Basato su compressore | Entrambi | Grande | Moderare | Moderato (parti mobili) | Alto |
| Basato sui fan | Solo raffreddamento | Moderare | Basso | Moderato (usura dei cuscinetti) | Moderare |
| Tubo di calore | Solo raffreddamento | Compatto | Basso | Alto | Nessuno |

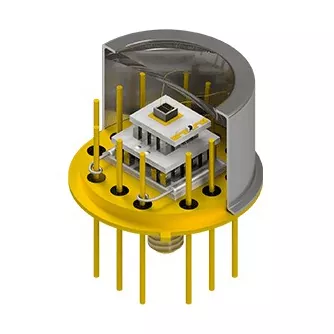

Nella nostra fabbrica progettiamo i nostri raffreddatori termoelettrici per i requisiti esigenti dei sistemi LiDAR. Utilizziamo pellet di tellururo di bismuto ad alte prestazioni e substrati ceramici avanzati per ottenere un'elevata capacità di raffreddamento con un ingombro compatto. I nostri raffreddatori sono disponibili con sensori di temperatura integrati ed elettronica di controllo, che consentono una precisa stabilizzazione della temperatura del diodo laser e del rilevatore.
Quando scelgono un dispositivo di raffreddamento termoelettrico per un sistema LiDAR, gli acquirenti dovrebbero valutare diverse specifiche chiave. La capacità di raffreddamento (Qc) determina la quantità di calore che il dispositivo di raffreddamento può rimuovere a un dato differenziale di temperatura. Per le applicazioni LiDAR, la capacità di raffreddamento deve essere sufficiente a gestire il carico termico del diodo laser, del rilevatore e di qualsiasi altro componente che genera calore. Il differenziale di temperatura massimo (ΔTmax) determina la differenza di temperatura massima che il raffreddatore può raggiungere tra il lato freddo e quello caldo. I valori di corrente e tensione determinano i requisiti di alimentazione. L'impronta e lo spessore determinano i vincoli di integrazione. Il coefficiente di prestazione (COP) determina l'efficienza del refrigeratore. La tabella seguente riassume queste specifiche.
| Specifica | Intervallo tipico per LiDAR | Importanza |
| Capacità di raffreddamento (Qc) | 5 W - 50 W | Deve superare il carico termico totale |
| Differenziale di temperatura massimo (ΔTmax) | 65°C - 75°C | Determina la capacità di raffreddamento |
| Corrente (Imax) | 2 A - 8 A | Determina l'alimentazione |
| Voltaggio (Vmax) | 5 V - 24 V | Determina l'alimentazione |
| Orma | Da 10 x 10 mm a 40 x 40 mm | Determina l'integrazione |
| Spessore | 2mm-6mm | Determina l'integrazione |
| Coefficiente di prestazione (COP) | 0,3 - 0,6 | Determina l'efficienza energetica |
Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica offre una gamma di raffreddatori termoelettrici con diverse capacità di raffreddamento, ingombro e tensione nominale. Possiamo aiutare i nostri clienti a selezionare il dispositivo di raffreddamento giusto per i loro specifici requisiti termici LiDAR. Il nostro team di ingegneri può anche fornire simulazione termica e supporto alla progettazione per garantire che il dispositivo di raffreddamento sia adeguatamente integrato nell'alloggiamento LiDAR.
Le prestazioni di un dispositivo di raffreddamento termoelettrico in un sistema LiDAR dipendono non solo dal dispositivo di raffreddamento stesso ma anche da come è integrato. Diversi fattori possono influenzare le prestazioni. La prima è l'interfaccia termica tra il dispositivo di raffreddamento e il diodo o rilevatore laser. Una scarsa interfaccia termica, come un giunto asciutto o una superficie irregolare, può aumentare la resistenza termica e ridurre l'efficacia del raffreddamento. Il secondo è il design del dissipatore di calore. Il lato caldo del frigorifero deve essere in grado di dissipare il calore nell'ambiente circostante. Se il dissipatore di calore è sottodimensionato o il flusso d'aria è inadeguato, la temperatura del lato caldo aumenterà, riducendo la capacità di raffreddamento e potenzialmente surriscaldando il dispositivo di raffreddamento. Il terzo è l'isolamento termico del lato freddo. Il lato freddo deve essere isolato dall'ambiente per evitare perdite di calore che ridurrebbero l'efficienza del raffreddamento. La tabella seguente riassume questi fattori di integrazione.
| Fattore di integrazione | Effetto sulle prestazioni | Mitigazione |
| Materiale dell'interfaccia termica | Una scarsa interfaccia aumenta la resistenza termica | Utilizzare grasso o cuscinetti termici ad alta conduttività |
| Progettazione del dissipatore di calore | Un dissipatore di calore inadeguato riduce la capacità di raffreddamento | Dissipatore di calore di dimensioni per il massimo carico termico |
| Flusso d'aria | Uno scarso flusso d'aria aumenta la temperatura del lato caldo | Garantire una ventilazione adeguata o aria forzata |
| Isolamento del lato freddo | La perdita di calore riduce l’efficienza del raffreddamento | Utilizzare l'isolamento attorno al lato freddo |
| Condensazione | Su superfici fredde può formarsi umidità | Utilizzare una custodia sigillata o un essiccante |
Nella nostra fabbrica forniamo supporto tecnico per aiutare i nostri clienti a integrare il raffreddatore termoelettrico nel loro sistema LiDAR. Possiamo consigliare materiali di interfaccia termica, design del dissipatore di calore e metodi di sigillatura che garantiscono prestazioni ottimali. Il nostro obiettivo è aiutare i nostri clienti a raggiungere la stabilità della temperatura richiesta dal loro sistema LiDAR.
La valutazione di un fornitore di raffreddatori termoelettrici per applicazioni LiDAR richiede un focus sulla capacità di progettazione termica, qualità di produzione, test e supporto applicativo. Il fornitore dovrebbe avere la capacità di progettare e produrre dispositivi di raffreddamento secondo le specifiche richieste, inclusi ingombri personalizzati e valori di tensione. La qualità della produzione dovrebbe essere coerente, con tolleranze strette sul posizionamento dei pellet e sulla planarità della ceramica. Il fornitore deve testare ciascun refrigeratore per capacità di raffreddamento, ΔTmax e corrente di dispersione. E il fornitore dovrebbe fornire supporto applicativo, compresa la simulazione termica e la guida all’integrazione. La tabella seguente riassume questi criteri di valutazione.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Capacità di progettazione termica | Progettazione personalizzata, simulazione termica | Garantisce prestazioni ottimali per l'applicazione |
| Qualità di produzione | Posizionamento preciso del pellet, planarità ceramica | Garantisce prestazioni costanti e affidabilità |
| Test | Capacità di raffreddamento, ΔTmax, corrente dispersa | Garantisce che il frigorifero soddisfi le specifiche |
| Supporto applicativo | Guida all'integrazione, simulazione termica | Aiuta a raggiungere prestazioni ottimali del sistema |
In X-Meritan, la nostra fabbrica produce raffreddatori termoelettrici da oltre un decennio. Abbiamo una vasta esperienza nella progettazione e produzione termica. Testiamo ogni refrigeratore prima della spedizione e forniamo supporto tecnico ai nostri clienti. Ti invitiamo a valutarci rispetto a questi criteri e a considerarci come il tuo partner per i raffreddatori termoelettrici LiDAR.
La tabella seguente fornisce i parametri chiave del prodotto per i nostri raffreddatori termoelettrici. Questi dispositivi di raffreddamento sono progettati per sistemi LiDAR e altre applicazioni di gestione termica di precisione. La nostra fabbrica può anche produrre refrigeratori personalizzati per soddisfare requisiti specifici.
| Parametro | Gamma di specifiche | Note |
| Capacità di raffreddamento (Qc) | 5 W - 50 W | A ΔT = 0°C |
| Differenziale di temperatura massimo (ΔTmax) | 65°C - 75°C | A Qc = 0 W |
| Corrente (Imax) | 2 A - 8 A | Selezionato per l'alimentazione |
| Voltaggio (Vmax) | 5 V - 24 V | Selezionato per l'alimentazione |
| Orma | Da 10 x 10 mm a 40 x 40 mm | Dimensioni personalizzate disponibili |
| Spessore | 2mm-6mm | Selezionato per l'integrazione |
| Materiale ceramico | Allumina (Al2O3) | Standard |
| Materiale in pellet | Tellururo di bismuto (Bi2Te3) | Ad alte prestazioni |
| Temperatura operativa | Da -40°C a +85°C | Selezionato per l'ambiente |
| Opzioni di integrazione | Sensore, elettronica di controllo | Opzioni personalizzate disponibili |
| MOQ | 100 pezzi | Negoziabile per ordini di grandi dimensioni |
| Tempi di consegna | 2 - 4 settimane | Dipende dalla quantità e dalla personalizzazione |
Nella nostra fabbrica produciamo i nostri raffreddatori termoelettrici per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la capacità di raffreddamento, l'ingombro, la tensione e le opzioni di integrazione per soddisfare le vostre esigenze specifiche. Il nostro sistema di controllo qualità comprende l'ispezione delle materie prime, l'ispezione durante il processo e l'ispezione finale prima della spedizione. Il nostro obiettivo è fornire ai nostri clienti raffreddatori termoelettrici di alta qualità che soddisfino le loro esigenze di gestione termica LiDAR.
Domanda 1: Un dispositivo di raffreddamento termoelettrico può sia raffreddare che riscaldare un sistema LiDAR?
Risposta: Sì, un frigorifero termoelettrico può sia raffreddare che riscaldare. Invertendo la polarità della corrente continua, la direzione del trasferimento di calore viene invertita. Ciò consente allo stesso dispositivo di raffreddamento di riscaldare il diodo laser in ambienti freddi e raffreddarlo in ambienti caldi. Questa capacità bidirezionale è essenziale per i sistemi LiDAR che devono funzionare in un ampio intervallo di temperature. Presso Fuzhou X-Meritan Technology Co., Ltd., i nostri raffreddatori sono progettati per il funzionamento bidirezionale.
Domanda 2: quanta energia consuma un dispositivo di raffreddamento termoelettrico in un sistema LiDAR?
Risposta: Il consumo energetico dipende dalla capacità di raffreddamento, dal differenziale di temperatura e dal COP. Un tipico dispositivo di raffreddamento termoelettrico per LiDAR potrebbe consumare da 5 a 20 watt. Il COP è tipicamente compreso tra 0,3 e 0,6, il che significa che per ogni watt di calore rimosso, il frigorifero consuma da 1,7 a 3,3 watt di energia elettrica. Il consumo energetico deve essere considerato nel budget energetico complessivo del sistema.
Domanda 3: Qual è la stabilità della temperatura tipica ottenibile con un frigorifero termoelettrico?
Risposta: Con un circuito di controllo adeguatamente progettato, un raffreddatore termoelettrico può raggiungere una stabilità della temperatura di +/- 0,1°C o migliore. Questo livello di precisione è essenziale per i sistemi LiDAR che richiedono una lunghezza d'onda laser stabile e prestazioni del rilevatore. La stabilità dipende dalla qualità del sensore di temperatura, dall'elettronica di controllo e dalla progettazione termica del sistema.
Domanda 4: i refrigeratori termoelettrici possono essere utilizzati nei sistemi LiDAR automobilistici?
Risposta: Sì, i raffreddatori termoelettrici vengono utilizzati nei sistemi LiDAR automobilistici. Devono soddisfare i requisiti automobilistici relativi a vibrazioni, urti e cicli di temperatura. Nella nostra fabbrica offriamo refrigeratori testati secondo gli standard automobilistici, inclusi vibrazioni e shock termico. Possiamo anche fornire elettronica di controllo qualificata AEC-Q100 per applicazioni automobilistiche.
Domanda 5: Come scelgo il dispositivo di raffreddamento termoelettrico giusto per il mio sistema LiDAR?
Risposta: Per selezionare il giusto raffrescatore termoelettrico, è necessario determinare il carico termico totale, il differenziale di temperatura richiesto, l'alimentazione elettrica disponibile e i vincoli di integrazione. Il nostro team di ingegneri può aiutarti a calcolare questi requisiti e a selezionare il raffreddatore ottimale per la tua applicazione. Forniamo anche supporto per la simulazione termica per verificare il progetto prima della prototipazione.
I sistemi LiDAR presentano sfide significative per il controllo della temperatura, dalla deriva della lunghezza d'onda del laser e dal rumore del rilevatore al disallineamento ottico e agli estremi ambientali. I raffreddatori termoelettrici affrontano queste sfide con un controllo della temperatura preciso, bidirezionale e a stato solido in un pacchetto compatto e affidabile. Per gli ingegneri dell'approvvigionamento e i team di progettazione, comprendere le sfide termiche, le specifiche del raffreddatore e le considerazioni sull'integrazione è essenziale per selezionare la soluzione giusta. Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica ha l'esperienza e la capacità di produrre raffreddatori termoelettrici che soddisfano i severi requisiti dei sistemi LiDAR. Lavoriamo a stretto contatto con i nostri clienti per selezionare il giusto refrigeratore e per garantire un'integrazione di successo.
Che tu stia sviluppando LiDAR per veicoli autonomi, automazione industriale o applicazioni di mappatura, ti invitiamo a contattarci per discutere le tue esigenze. Possiamo fornire campioni, dati tecnici e soluzioni personalizzate. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per gli sviluppatori di sistemi LiDAR in tutto il mondo.
Contatta Fuzhou X-Meritan Technology Co., Ltd. oggi stessoper discutere i requisiti del tuo dispositivo di raffreddamento termoelettrico LiDAR e scoprire come i nostri prodotti possono garantire la stabilità termica di cui il tuo sistema ha bisogno.
