Regolatore di temperatura TCB-SA per Micro TEC

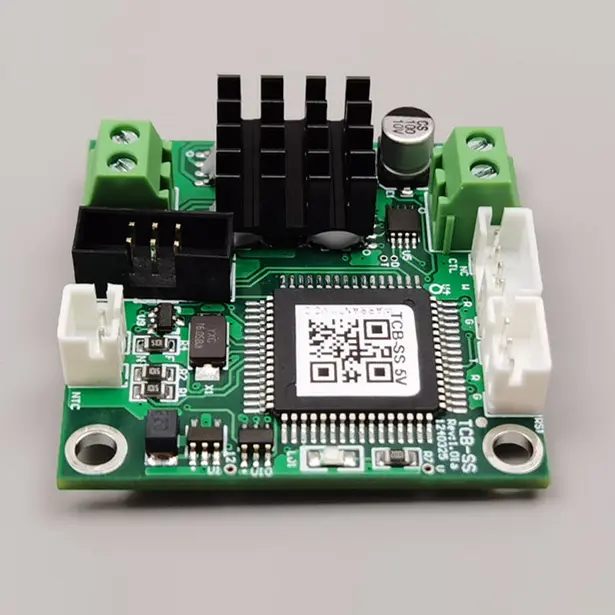

X-Meritan fornisce il termoregolatore compatto TCB-SA per Micro TEC per soddisfare le rigorose esigenze di raffreddamento degli imballaggi fotonici e microelettronici. Costruita attorno a un circuito integrato di gestione TEC dedicato di fascia alta, questa scheda fornisce corrente pilotata da CC anziché impulsi intermittenti, creando un ambiente termico completamente privo di ondulazioni. Progettato per interfacciarsi in modo nativo con termistori NTC da 10 kΩ, TCB-SA mantiene le temperature target con precisione di 0,01 ℃ in un ampio intervallo di controllo da −20 ℃ a +100 ℃.

Sfide di controllo termico risolte

I tradizionali controller PWM (Pulse width modulation) introducono una commutazione di tensione aggressiva che genera affaticamento da cicli termici, rumore elettrico e microfratture in elementi TEC ultra-piccoli. Il controller di temperatura TCB-SA per Micro TEC adotta un approccio ingegneristico fondamentalmente diverso per proteggere i delicati micro-raffreddatori mantenendo al contempo una stabilità inferiore al grado:

Erogazione continua di corrente CC: fornisce energia pulita e continua al micro-TEC. Ciò attenua i gradienti termici, elimina il rumore ad alta frequenza nei rilevatori ottici sensibili e prolunga notevolmente la durata operativa del TEC.

Ottimizzazione della massa micro-termica: gli algoritmi PID integrati sono esplicitamente ottimizzati per una risposta termica rapida con carichi termici minimi, prevenendo forti superamenti della temperatura durante le rampe rapide del setpoint.

Affidabilità comprovata di livello laser: testato sul campo su ricetrasmettitori ottici ad alta densità e diodi laser industriali, mantenendo una calibrazione coerente per milioni di ore di funzionamento.

Ingombro a basso profilo: un fattore di forma compatto consente il montaggio diretto adiacente ai sottogruppi ottici, riducendo al minimo la lunghezza del cavo del segnale e i ritardi del circuito del sensore.

Specifiche tecniche

Applicazioni di destinazione

• Stabilizzazione del diodo laser Previene la deriva della lunghezza d'onda e la fluttuazione della potenza ottica nei laser a fibra, nei laser a pompa e nei diodi laser di rilevamento del gas.

• Sensori ottici ad alta precisione Stabilizza array di fotodiodi, spettrometri e APD per ridurre al minimo la corrente di buio e il rumore termico in ambienti ottici a basso segnale.

• Semiconduttori e ricerca quantistica Fornisce un raffreddamento localizzato su microscala all'interno di apparecchiature per test di laboratorio con vincoli di spazio che richiedono una precisione inferiore al grado.

Vantaggio produttivo

Produzione interna dedicata: la supervisione diretta dal posizionamento dei componenti SMT ai test termici finali garantisce la coerenza da unità a unità.

Supporto tecnico dell'applicazione: il nostro team fornisce assistenza diretta con la modellazione del circuito termico, l'ottimizzazione del posizionamento dei sensori e la programmazione dei setpoint personalizzati.

Architettura ad alta efficienza: offre un'efficienza di conversione dell'alimentazione superiore al 90%, riducendo al minimo la generazione di calore interno della scheda all'interno degli involucri sigillati del cliente.

Domande frequenti

Perché l'erogazione continua di energia è fondamentale per i micro TEC rispetto alla commutazione PWM standard?

I TEC su microscala hanno sezioni trasversali degli elementi estremamente sottili. La potenza PWM fa scorrere rapidamente le coppie di semiconduttori tra caldo e freddo, causando uno stress da disadattamento CTE (coefficiente di espansione termica) che degrada le giunzioni nel tempo. L'azionamento CC continuo del TCB-SA elimina completamente l'affaticamento meccanico.

Il termoregolatore TCB-SA per Micro TEC può essere preconfigurato per un setpoint specifico prima della spedizione?

SÌ. Sebbene l'obiettivo predefinito di fabbrica sia 25 ℃, X-Meritan può inserire nel firmware setpoint di temperatura predefiniti personalizzati durante la produzione in base ai requisiti del pacchetto ottico.

Quale sensore di temperatura funziona meglio con questa scheda?

La scheda è calibrata in fabbrica per termistori NTC standard da 10 kΩ (valore B=3950), che offrono una risposta termica rapida e un'elevata sensibilità nell'intervallo di controllo da −20 ∘C a +100 ∘C.

Questo controller supporta il riscaldamento e il raffreddamento bidirezionali?

SÌ. Il driver IC specializzato gestisce nativamente la direzione della corrente per fornire sia il raffreddamento che il riscaldamento attivi, mantenendo la stabilità del setpoint entro ±0,01∘C indipendentemente dalle oscillazioni della temperatura ambiente.
