Regolatore di temperatura ATC-M1 con PID a ciclo breve

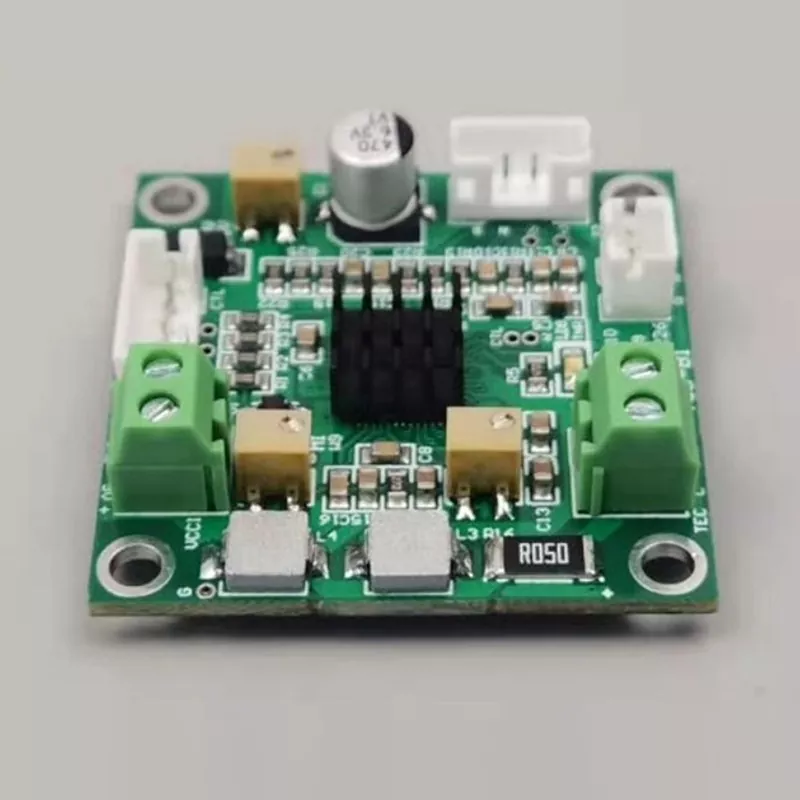

X-Meritan sviluppa materiali termoelettrici, raffreddatori, componenti NTC e termoregolatori per la gestione termica dei semiconduttori. Il termoregolatore ATC-M1 con PID a ciclo breve combina una scheda compatta da 34 x 20 mm con controllo PID a ciclo breve, feedback della temperatura NTC da 10K e controllo dell'uscita TEC per microoggetti con bassa inerzia termica. Funziona con 3,0 V–5,0 V CC, supporta un intervallo di temperatura predefinito compreso tra +10 e +40 gradi C e ha una temperatura impostata predefinita di fabbrica di 25 gradi C. La temperatura può essere regolata tramite un potenziometro W9 o un ingresso analogico, con una stabilità di controllo della temperatura specificata di 0,001 gradi C.

Caratteristiche principali

Controllo PID a ciclo breve

Il termoregolatore ATC-M1 con PID a ciclo breve utilizza un approccio di feedback PID a ciclo breve progettato per microoggetti con bassa inerzia termica. Le frequenti azioni correttive aiutano il controller a rispondere ai cambiamenti nelle condizioni termiche dell'oggetto controllato senza fare affidamento sulla risposta termica più ampia associata ai sistemi convenzionali.

Struttura compatta della scheda

Con dimensioni di soli 34 mm x 20 mm e un'altezza totale di 15,5 mm, l'ATC-M1 è adatto a gruppi compatti di controllo termico. Il suo fattore di forma ridotto è particolarmente rilevante per le strutture ottiche, di rilevamento ed elettroniche in miniatura dove lo spazio interno disponibile è limitato.

Controllo dell'uscita TEC

Il controller è progettato per funzionare con componenti di raffreddamento termoelettrici. La sua corrente TEC massima è 2,5 A, mentre la tensione TEC massima è 4,3 V con un'alimentazione di 5 V o 2,5 V con un'alimentazione di 3,3 V. Questi limiti definiti forniscono una base chiara per abbinare il controller al sistema TEC associato.

Feedback sulla temperatura

Per la misurazione e il feedback della temperatura viene utilizzato un sensore NTC da 10K. La stabilità del controllo della temperatura specificata è di 0,001 gradi C, fornendo la precisione richiesta per applicazioni in cui piccole variazioni di temperatura possono influenzare le condizioni operative dei componenti sensibili alla temperatura.

Dati tecnici

Confronto di progettazione

Aree di applicazione

1. Fotonica: X-Meritan identifica le applicazioni fotoniche, incluso il raffreddamento del rilevatore. La struttura compatta del controller e la funzione di feedback della temperatura forniscono un elemento di controllo adatto per piccoli gruppi di raffreddamento termoelettrici.

2. Telecomunicazioni: la gamma di applicazioni dell'azienda comprende la stabilizzazione termica e il raffreddamento dei componenti delle telecomunicazioni. La regolazione precisa della temperatura può essere incorporata in architetture compatte di gestione termica.

3. Attrezzature mediche: X-Meritan elenca gli amplificatori PCR e le applicazioni correlate alla temperatura in ambito medico. Il controllo della temperatura è una parte importante dei sistemi in cui le condizioni operative dipendono da ambienti termici controllati.

4. Rilevamento aerospaziale: le applicazioni aerospaziali dell'azienda includono sensori di rilevamento del ghiaccio, sensori di flusso di calore e sensori IR. I componenti compatti di controllo termico possono far parte di sistemi di rilevamento sensibili alla temperatura.

5. Elettronica automobilistica: X-Meritan identifica anche la stabilizzazione termica per LiDAR, AR e rilevatori, estendendo la rilevanza del controllo termoelettrico compatto alle applicazioni di rilevamento elettronico e automobilistico. Il termoregolatore ATC-M1 con PID a ciclo breve può essere preso in considerazione per architetture compatte di gestione termica in cui l'oggetto controllato ha una massa termica ridotta.

Integrazione del sistema

1. Limiti elettrici TEC: il termoregolatore ATC-M1 con PID a ciclo breve funziona entro i valori massimi di tensione e corrente specificati.

2. Feedback della temperatura: l'ingresso NTC da 10K fornisce il percorso del feedback della temperatura per il sistema di controllo.

3. Intervallo di temperatura: l'intervallo di controllo della temperatura predefinito è compreso tra +10 e +40 gradi C, con una temperatura impostata predefinita di fabbrica di 25 gradi C.

4. Impostazioni di uscita: la tensione di uscita massima predefinita di fabbrica è 2,0 V, mentre la corrente di uscita massima predefinita è 1,0 A.

5. Metodo di regolazione: la regolazione della temperatura può essere eseguita tramite il potenziometro W9 ed è supportato anche l'ingresso analogico della temperatura.

6. Configurazione del prodotto: per le applicazioni che richiedono una configurazione diversa, X-Meritan afferma che i prodotti possono essere realizzati in base a disegni o campioni. Il processo di assistenza comprende la comunicazione in fase iniziale, la conferma del campione e la produzione dopo la conferma.

Capacità X-Meritan

L'ATC-M1 fa parte del portafoglio di tecnologia termoelettrica di X-Meritan, che comprende materiali termoelettrici, raffreddatori termoelettrici, assemblaggi TEC, componenti NTC e termoregolatori. Questa struttura di prodotto collega la scheda di controllo della temperatura con i componenti termoelettrici e gli elementi di rilevamento utilizzati nei sistemi compatti di gestione termica.

Catena Tecnologica Termoelettrica Completa

Le capacità di X-Meritan coprono lo sviluppo di materiali termoelettrici, la personalizzazione dei componenti principali e la progettazione di soluzioni di dissipazione del calore. Per l'ATC-M1, questo ambito tecnico è direttamente correlato al controllo dell'uscita TEC, al feedback della temperatura NTC e ai requisiti di gestione termica dei gruppi elettronici e ottici compatti.

5 principali campi di applicazione

X-Meritan riporta applicazioni in cinque campi principali: comunicazioni in fibra ottica, apparecchiature mediche industriali, elettronica automobilistica intelligente, elettronica di consumo e istituti di ricerca. Queste aree di applicazione forniscono un background tecnico rilevante per l'ATC-M1, in particolare dove sono richiesti un raffreddamento termoelettrico compatto e temperature operative controllate.

Cooperazione aziendale Fortune 500

X-Meritan afferma di collaborare con aziende Fortune 500 e diversi laboratori chiave nazionali. Questa esperienza è rilevante per lo sviluppo e l'applicazione di componenti termoelettrici e tecnologie di controllo della temperatura utilizzati in sistemi elettronici specializzati e di gestione termica.

Processi di produzione multipli

Le apparecchiature di produzione elencate da X-Meritan comprendono forni a immersione in stagno, macchine per stampi oscillanti a vibrazione, saldatrici, forni, macchine erogatrici, sigillatrici automatiche, apparecchiature per saldatura a rifusione e macchine da stampa completamente automatiche. Questi processi produttivi supportano la produzione di componenti termoelettrici e prodotti elettronici per il controllo della temperatura.

55% Distribuzione sul mercato europeo

X-Meritan riferisce che l'Europa rappresenta il 55% della sua distribuzione nel mercato internazionale, mentre il Nord America rappresenta il 15%, il Sud-Est asiatico il 15% e gli altri mercati il ​​15%. Il background applicativo internazionale supporta l'esperienza dell'azienda nella fornitura di prodotti termoelettrici e di gestione della temperatura per diversi ambienti tecnici.

6. Supporto per soluzioni termiche integrate

Oltre ai singoli componenti per il controllo della temperatura, X-Meritan fornisce supporto per la progettazione di soluzioni di dissipazione del calore e la selezione dei prodotti. Ciò consente di considerare il termoregolatore ATC-M1 con PID a ciclo breve insieme al corrispondente dispositivo di raffreddamento termoelettrico, al componente NTC e ai requisiti di gestione termica anziché come una scheda di controllo isolata.

Domande frequenti

D: Che tipo di sensore di temperatura utilizza l'ATC-M1?

R: Utilizza un sensore di temperatura NTC da 10K per la misurazione e il feedback della temperatura.

D: Qual è la stabilità del controllo della temperatura?

R: La stabilità del controllo della temperatura specificata è 0,001 gradi C.

D: Qual è la corrente TEC massima?

R: La corrente TEC massima è 2,5 A.

D: Qual è la dimensione del controller?

R: Il termoregolatore ATC-M1 con PID a ciclo breve ha dimensioni della scheda di 34 mm x 20 mm, con un'altezza totale di 15,5 mm.

D: Qual è l'impostazione della temperatura predefinita?

R: La temperatura impostata di fabbrica è 25 gradi C, con un intervallo di controllo predefinito compreso tra +10 e +40 gradi C.

D: X-Meritan può sviluppare prodotti secondo disegni o campioni?

R: Sì. X-Meritan dichiara di poter realizzare prodotti su disegno o campione, con conferma del campione prima della produzione.
