Gruppi di raffreddamento termoelettrici personalizzati: guida tecnica per il controllo preciso della temperatura

Cosa sono i gruppi di raffreddamento termoelettrici e come funzionano

Un gruppo di raffreddamento termoelettrico è più di una raccolta di pellet di semiconduttori. Si tratta di un sottosistema di gestione termica completo che integra materiali termoelettrici, interconnessioni elettriche, substrati ceramici, interfacce termiche e spesso componenti elettronici di controllo in un pacchetto progettato per spostare il calore con precisione. Comprendere come funzionano questi gruppi e come interagiscono i loro componenti è essenziale per gli ingegneri che specificano soluzioni termiche in apparecchiature con vincoli di spazio, sensibili alle vibrazioni o critiche in termini di precisione.

L'effetto Peltier in forma di assemblaggio

Quando la corrente continua scorre attraverso un circuito formato da due materiali semiconduttori diversi, una giunzione assorbe calore mentre l'altra lo rilascia. Questo fenomeno reversibile, noto come effetto Peltier, costituisce il principio di funzionamento di ogni gruppo di raffreddamento termoelettrico. L'inversione della direzione della corrente scambia i lati caldo e freddo, consentendo a un singolo gruppo di fornire raffreddamento o riscaldamento in base ai requisiti di controllo.

In un assemblaggio pratico, da decine a centinaia di pellet semiconduttori di tipo P e di tipo N sono disposti elettricamente in serie e termicamente in parallelo. I pellet sono inseriti tra substrati ceramici che conducono il calore fornendo allo stesso tempo isolamento elettrico. Tracce metalliche e giunti di saldatura collegano i pellet in un circuito continuo. L'insieme completato può essere piccolo, da pochi millimetri quadrati a diversi centimetri quadrati, a seconda della capacità di raffreddamento richiesta.

Dal materiale al modulo all'assemblaggio

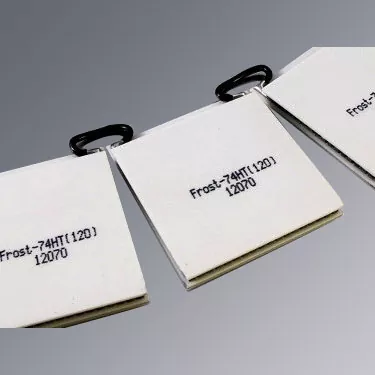

La distinzione tra materiale, modulo e assemblaggio è importante. I materiali termoelettrici sono i composti semiconduttori grezzi – lingotti, fette o pellet estrusi – che presentano l’effetto Peltier. Un modulo, spesso chiamato TEC, è costituito da questi pellet assemblati tra piastre di ceramica con collegamenti elettrici. Un assieme aggiunge elementi specifici dell'applicazione: hardware di montaggio, materiali di interfaccia termica, dissipatori di calore, ventole, sensori di temperatura, elettronica di controllo e sigillatura o incapsulamento per la protezione da umidità e contaminazione.

Questa progressione a strati significa che le prestazioni a livello di assemblaggio dipendono non solo dalle proprietà intrinseche del materiale termoelettrico ma anche da ogni decisione relativa a interfaccia, giunto e imballaggio presa durante l'integrazione. Un materiale superiore abbinato a una scarsa interfaccia termica avrà prestazioni inferiori a quelle di un materiale modesto con un assemblaggio ottimizzato. Questo è il motivo per cui i fornitori che controllano sia lo sviluppo dei materiali che la produzione dell'assemblaggio possono valutare le prestazioni nel contesto dell'applicazione finale anziché isolatamente.

Sistemi di materiali fondamentali dietro gli assemblaggi moderni

Il tellururo di bismuto (Bi₂Te₃) e le sue leghe correlate rimangono il sistema materiale dominante per il raffreddamento termoelettrico a temperatura prossima a quella ambiente. All'interno di questa famiglia, le composizioni Bi₂Te₃-Sb₂Te₃ sono ampiamente utilizzate per elementi di tipo P, mentre le composizioni Bi₂Te₃-Bi₂Se₃ svolgono ruoli di tipo N. La composizione specifica, il livello di drogaggio e il percorso di lavorazione determinano la conduttività elettrica, il coefficiente di Seebeck e la conduttività termica che, in ultima analisi, governano le prestazioni dell'assemblaggio.

Materiali estrusi e deformazione ad alta pressione

L'estrusione per deformazione plastica ad alta pressione produce materiali termoelettrici densi e strutturati con un legame intergranulare migliorato. Questa struttura supporta le successive operazioni di taglio e assottigliamento, consentendo la lavorazione degli elementi fino a spessori fino a 0,2 mm a seconda della progettazione del componente e delle condizioni di produzione. Il processo di estrusione produce lingotti con diametro di 25 mm, 30 mm o 35 mm e lunghezze di 120 mm o 240 mm, offrendo flessibilità per diverse esigenze di taglio e lavorazione.

La conduttività elettrica per questi materiali estrusi varia tipicamente da 870 a 1430 Ω⁻¹·cm⁻¹, una finestra che si adatta a una varietà di design di moduli ed elettronica di azionamento. Il grado del materiale finale, la geometria dell'elemento e le condizioni di lavorazione sono determinati in base al design specifico del raffreddatore termoelettrico e all'applicazione prevista, anziché essere fissati esclusivamente dalle specifiche del catalogo.

Capacità di elementi sottili

La capacità di produrre elementi termoelettrici sottili ha implicazioni dirette per la progettazione degli assiemi. Gli elementi più sottili riducono la resistenza termica del modulo, migliorando la velocità di risposta e consentendo fattori di forma più compatti. Tuttavia, gli elementi sottili impongono anche requisiti più severi in termini di movimentazione meccanica, saldatura e stabilità dell'interfaccia. Una struttura del materiale che resista a scheggiature e fessurazioni durante la lavorazione è quindi essenziale per ottenere assemblaggi affidabili di elementi sottili.

Proprietà meccaniche e termiche che contano

I materiali termoelettrici devono resistere non solo ai carichi elettrici e termici, ma anche alle sollecitazioni meccaniche di assemblaggio, montaggio e cicli termici. La resistenza alla compressione, la resistenza al taglio, il modulo elastico e il comportamento di dilatazione termica sono tutti fattori che influiscono sul mantenimento dell'integrità di un modulo per migliaia di ore di funzionamento.

Resistenza e proprietà elastiche

I materiali di tipo P e di tipo N presentano caratteristiche meccaniche diverse. Nei sistemi Bi₂Te₃-Sb₂Te₃ estrusi, il materiale di tipo P mostra tipicamente una resistenza alla compressione di circa 54,0 MPa e una resistenza al taglio di 16,0 MPa, mentre il materiale di tipo N raggiunge 66,0 MPa a compressione e 21,0 MPa a taglio. I valori del modulo di Young – 47,0 GPa per il tipo P e 42,0 GPa per il tipo N – indicano la rigidità che governa la distribuzione delle sollecitazioni durante il montaggio e l'espansione termica.

Il rapporto di Poisson per entrambi i tipi è circa 0,30, il che significa che la compressione assiale produce un'espansione laterale con un rapporto prevedibile. Questa informazione è fondamentale quando si calcola la pressione di montaggio che un assieme può sopportare senza fratturare il substrato ceramico o incrinare i pellet del semiconduttore.

Coefficiente di dilatazione termica

La mancata corrispondenza dell'espansione termica tra il materiale termoelettrico, i giunti di saldatura e i substrati ceramici è un fattore principale del degrado a lungo termine. Il coefficiente di dilatazione termica (CTE) varia con la temperatura e la direzione rispetto all'asse di estrusione. A -25°C, il materiale di tipo N si espande a 10,2 × 10⁻⁶/K lungo la direzione di estrusione e 12,5 × 10⁻⁶/K attraverso di essa, mentre il materiale di tipo P mostra rispettivamente 10,6 × 10⁻⁶/K e 10,8 × 10⁻⁶/K. A +150°C questi valori aumentano a 15,5 × 10⁻⁶/K e 18,3 × 10⁻⁶/K per il tipo N, e 15,8 × 10⁻⁶/K e 19,9 × 10⁻⁶/K per il tipo P.

Questi valori informano la selezione delle leghe di saldatura, la progettazione di interfacce conformi e l'intervallo di cicli termici accettabile per un dato assieme. L'abbinamento del CTE tra tutti i materiali della pila riduce lo stress di taglio sui giunti e prolunga la vita operativa.

Domini applicativi in ​​tutti i settori

Il fattore di forma compatto e il funzionamento a stato solido dei moderni gruppi ne hanno favorito l'adozione in una serie di settori notevolmente diversificati. Ogni applicazione impone vincoli specifici in termini di dimensioni, consumo energetico, intervallo di temperatura e protezione ambientale, ma tutte traggono vantaggio dall'assenza di parti mobili e dalla possibilità di passare elettronicamente dal riscaldamento al raffreddamento.

Comunicazioni in fibra ottica

I moduli ottici e i componenti laser sono sensibili alle variazioni di temperatura poiché la lunghezza d'onda di emissione cambia con la temperatura di giunzione. Anche una frazione di grado di deriva può spingere un laser fuori dal suo canale specificato. I gruppi termoelettrici forniscono una stabilizzazione della temperatura localizzata che mantiene l'accuratezza della lunghezza d'onda nonostante le fluttuazioni ambientali, supportando il multiplexing a divisione di lunghezza d'onda densa e la trasmissione ottica ad alta velocità.

Attrezzature mediche e industriali

Gli strumenti diagnostici medici, le apparecchiature analitiche e i sistemi di controllo dei processi industriali spesso richiedono condizioni di temperatura controllata all'interno di strutture di apparecchiature compatte. I termociclatori della reazione a catena della polimerasi (PCR), ad esempio, dipendono da cicli di temperatura rapidi e precisi per amplificare il DNA. La tecnologia termoelettrica a stato solido consente velocità di riscaldamento e raffreddamento che la refrigerazione meccanica non può eguagliare, mantenendo l'uniformità tra le piastre multipozzetto.

Elettronica automobilistica intelligente

I sistemi elettronici automobilistici operano in spazi compatti e in condizioni ambientali mutevoli. I sensori LiDAR, i moduli telecamera e i sistemi radar contengono tutti componenti le cui prestazioni variano con la temperatura. È possibile sviluppare gruppi termoelettrici per componenti selezionati dove è richiesta una gestione termica localizzata, stabilizzando diodi laser e sensori di immagine contro sbalzi estremi di temperatura sotto il cofano senza introdurre vibrazioni che disturberebbero l'allineamento ottico.

Elettronica di consumo

I prodotti elettronici compatti hanno spesso spazio limitato per le strutture di raffreddamento convenzionali. La tecnologia termoelettrica fornisce una gestione localizzata della temperatura senza parti meccaniche in movimento, rendendola adatta per dispositivi di raffreddamento portatili, componenti informatici ad alte prestazioni e sistemi di regolazione termica indossabili. La bassa tensione di esercizio dei gruppi termoelettrici consente l'alimentazione diretta da pacchi batterie o dall'impianto elettrico del veicolo.

Attrezzature per la ricerca e il laboratorio

Le apparecchiature di ricerca spesso hanno requisiti di temperatura specifici dell'applicazione che le soluzioni di raffreddamento standard non possono soddisfare. Le configurazioni termoelettriche possono essere adattate alle condizioni operative richieste e alla struttura dell'apparecchiatura, sia che la necessità sia il raffreddamento sub-ambiente per gli array di rilevatori, il controllo stabile della temperatura per esperimenti ottici o un rapido ciclo termico per la ricerca sui materiali.

Considerazioni sulla progettazione per gli assiemi personalizzati

Quando i moduli standard non soddisfano i requisiti di una specifica architettura di gestione termica, diventano necessari assemblaggi personalizzati. Il processo di progettazione inizia con un'analisi approfondita dei requisiti dell'applicazione e procede attraverso la selezione dei materiali, la progettazione dei componenti, la configurazione dell'assieme e la valutazione dei campioni prima della produzione in serie. La specifica di un assieme personalizzato richiede risposte chiare a una serie definita di domande tecniche.

Informazioni necessarie per la selezione TEC

Un disegno o un riferimento fisico sono preziosi anche quando l'assieme deve corrispondere alla struttura di un'apparecchiatura esistente. Per i nuovi progetti, i requisiti tecnici vengono rivisti prima che la configurazione dell'assieme venga finalizzata, garantendo che la selezione dei materiali, la geometria dei componenti e la strategia di gestione termica siano allineati con le condizioni operative previste.

Flusso del processo di sviluppo

Lo sviluppo personalizzato segue in genere una sequenza strutturata che va dalla revisione dell'applicazione alla selezione dei materiali, alla progettazione dei componenti, alla configurazione dell'assieme, alla valutazione e alla produzione. Questa progressione consente di identificare e affrontare i rischi tecnici prima di impegnarsi nella produzione in serie. Per i componenti esistenti, è possibile utilizzare un disegno o un riferimento fisico come base per la riproduzione o la modifica. Per i nuovi progetti, il processo di revisione stabilisce i requisiti che guideranno ogni decisione successiva.

Quando si consideraGruppi di raffreddamento termoelettriciper un'applicazione personalizzata, gli ingegneri dovrebbero anche valutare se è richiesto il funzionamento sub-ambientale. Temperature inferiori a 0°C sono raggiungibili quando la configurazione del modulo, il carico termico, le condizioni del lato caldo e il sistema di controllo sono adatti all'intervallo richiesto. La gestione della condensa diventa fondamentale in queste applicazioni, poiché richiedono misure di isolamento, sigillatura o drenaggio.

Qualità, produzione e conformità

La qualità dell'assemblaggio dipende dalla consistenza del materiale e dal controllo del processo durante la saldatura, il riflusso, l'erogazione, il collegamento elettrico, la sigillatura e l'ispezione. Un difetto in una qualsiasi di queste fasi può compromettere le prestazioni termiche, l'affidabilità elettrica o la stabilità a lungo termine. Gli impianti di produzione di gruppi termoelettrici comprendono quindi attrezzature specializzate per ogni fase della sequenza di produzione.

Capacità di produzione

• Processi di saldatura e rifusione automatizzati per una qualità di giunzione costante
• Dosaggio di precisione per materiali di interfaccia termica e sigillanti
• Operazioni di taglio e assottigliamento per configurazioni di elementi sottili
• Sistemi di sigillatura e stagionatura per la protezione dall'umidità
• Stampa e relative operazioni di assemblaggio per interconnessioni elettriche
• Strutture di ispezione e collaudo per verificare le prestazioni prima della spedizione

Standard e documentazione

I sistemi di gestione della qualità conformi alla norma ISO 9001:2015 forniscono un quadro per una produzione coerente e un miglioramento continuo. Sono disponibili informazioni sulla conformità RoHS e REACH per i prodotti e le configurazioni applicabili, con documentazione specifica confermata in base al materiale o all'assemblaggio fornito. Questi standard sono particolarmente importanti per le applicazioni mediche, automobilistiche ed elettroniche di consumo in cui i requisiti normativi sono rigorosi e la tracciabilità è essenziale.

X-Meritansupporta lo sviluppo di materiali termoelettrici, la personalizzazione dei componenti e la progettazione di assiemi per applicazioni ottiche, mediche, industriali, automobilistiche, elettroniche e di ricerca. L'approccio integrato consente di valutare le prestazioni dei materiali in relazione all'applicazione finale, supportando sia forniture standard che soluzioni personalizzate basate su disegni, prototipi o specifiche applicative.
