Un ingegnere progettista sta lavorando su un nuovo dispositivo medico-diagnostico. Il dispositivo richiede una piccola zona di raffreddamento in grado di mantenere una temperatura precisa di 4°C, con la possibilità di passare al riscaldamento per un test diverso. Il raffreddamento deve essere compatto, privo di vibrazioni e in grado di funzionare con qualsiasi orientamento. I dispositivi di raffreddamento convenzionali (compressori, ventole e scambiatori di calore) non sono in grado di soddisfare questi requisiti. Sono troppo grandi, troppo rumorosi e troppo inflessibili. La soluzione è un dispositivo di raffreddamento termoelettrico, un dispositivo a stato solido che sfrutta l’effetto Peltier per pompare calore. L'effetto Peltier è il fenomeno che distingueRaffreddatori termoelettricida tutte le altre tecnologie di raffreddamento. È il motivo per cui possono essere miniaturizzati, perché non hanno parti mobili e perché possono passare istantaneamente dal raffreddamento al riscaldamento. Per gli ingegneri degli approvvigionamenti e i progettisti di prodotto, comprendere l'effetto Peltier è essenziale per determinare se un raffreddatore termoelettrico è la scelta giusta per un'applicazione specifica.
Questa guida è scritta per gli acquirenti che hanno bisogno di acquistare raffreddatori termoelettrici e desiderano comprendere la tecnologia alla base di essi. Spiegheremo cos'è l'effetto Peltier, come funziona, in cosa differisce dal raffreddamento convenzionale e quali specifiche contano quando si seleziona un raffreddatore termoelettrico. Forniremo anche parametri dettagliati del prodotto dalla nostra fabbrica inFuzhou X-Meritan Technology Co., Ltd.Che tu stia progettando dispositivi medici, sistemi laser, sedili automobilistici o elettronica di consumo, questa guida ti aiuterà a prendere una decisione informata sul raffreddamento termoelettrico.

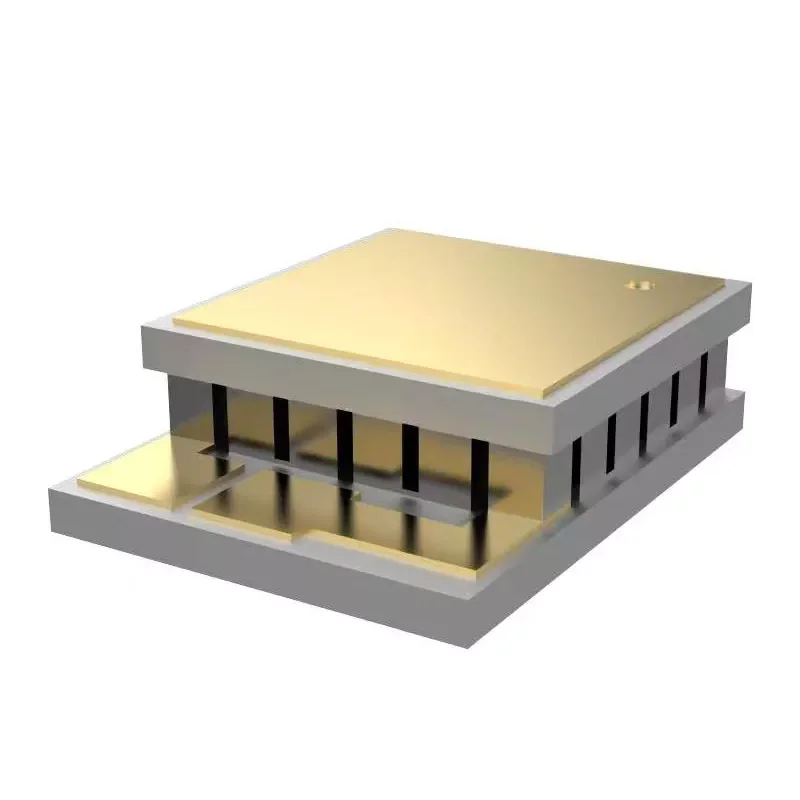

L'effetto Peltier è un fenomeno termoelettrico scoperto dal fisico francese Jean Charles Athanase Peltier nel 1834. Descrive il riscaldamento o il raffreddamento che si verifica alla giunzione di due conduttori diversi quando una corrente elettrica li attraversa. Quando la corrente scorre in una direzione, il calore viene assorbito in una giunzione e rilasciato nell'altra. Quando la corrente viene invertita, l'effetto è invertito: il giunto caldo diventa freddo e il giunto freddo diventa caldo. Questo è il principio fondamentale alla base dei Raffrescatori Termoelettrici. Un dispositivo di raffreddamento termoelettrico, noto anche come dispositivo di raffreddamento Peltier, è una pompa di calore a stato solido che utilizza l'effetto Peltier per trasferire il calore da un lato all'altro del dispositivo. Il dispositivo è costituito da una serie di pellet semiconduttori di tipo p e di tipo n collegati elettricamente in serie e termicamente in parallelo. I pellet sono inseriti tra due substrati ceramici. Quando viene applicata una corrente continua, gli elettroni e le lacune si muovono attraverso i pellet, portando con sé il calore. Il risultato è un lato freddo e un lato caldo. La tabella seguente riassume gli aspetti chiave dell'effetto Peltier.
| Aspetto | Descrizione |
| Scoperta | Jean Charles Athanase Peltier, 1834 |
| Principio | Riscaldamento o raffreddamento in una giunzione di conduttori diversi |
| Direzione dell'effetto | Dipende dalla direzione della corrente |
| Componenti chiave | Pellet di semiconduttori di tipo P e di tipo N, substrati ceramici |
| Risultato | Lato freddo e lato caldo |
Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica è specializzata nella progettazione e produzione di raffreddatori termoelettrici basati sull'effetto Peltier. Abbiamo una vasta esperienza nella produzione di pellet di semiconduttori, nell'assemblaggio di moduli e nella progettazione di sistemi termici. I nostri prodotti sono utilizzati in un'ampia gamma di applicazioni, dai dispositivi medici all'elettronica di consumo.
I raffreddatori termoelettrici differiscono dai dispositivi di raffreddamento convenzionali in diversi modi fondamentali. I dispositivi di raffreddamento convenzionali, come i sistemi di compressione del vapore, i refrigeratori ad assorbimento e le pompe di calore, si basano su componenti meccanici (compressori, pompe e ventole) per far circolare un refrigerante e trasferire il calore. Questi sistemi sono efficaci ed efficienti per il raffreddamento su larga scala, ma sono ingombranti, rumorosi e hanno parti mobili soggette a usura. I frigoriferi termoelettrici non hanno parti in movimento. Sfruttano l'effetto Peltier per pompare il calore direttamente, senza alcun refrigerante o compressione meccanica. Ciò li rende compatti, silenziosi, affidabili e in grado di funzionare con qualsiasi orientamento. La tabella seguente mette a confronto i due tipi di sistemi di raffreddamento.
| Caratteristica | Dispositivo di raffreddamento termoelettrico | Dispositivo di raffreddamento convenzionale |
| Principio di funzionamento | Effetto Peltier | Compressione o assorbimento del vapore |
| Parti in movimento | Nessuno | Compressori, ventilatori, pompe |
| Refrigerante | Nessuno | Necessario |
| Misurare | Compatto | Grande |
| Rumore | Silenzioso (eccetto ventola) | Rumoroso |
| Vibrazione | Nessuno | SÌ |
| Orientamento | Qualsiasi orientamento | Orientamento tipicamente fisso |
| Raffreddamento/riscaldamento | Reversibile (tramite inversione di corrente) | Non reversibile (senza valvole aggiuntive) |
| Efficienza | Inferiore (COP tipicamente 0,5 - 1,5) | Superiore (COP tipicamente 2 - 4) |
| Controllo preciso della temperatura | Eccellente (+/- 0,1°C) | Moderato (+/- 1°C) |
Nella nostra fabbrica produciamo raffreddatori termoelettrici per applicazioni che richiedono i vantaggi unici del raffreddamento a stato solido. Aiutiamo i nostri clienti a comprendere i compromessi tra il raffreddamento termoelettrico e quello convenzionale in modo che possano fare la scelta giusta per la loro applicazione. Il nostro team di ingegneri può fornire assistenza con calcoli termici, selezione dei moduli e progettazione del sistema.
Quando si seleziona un frigorifero termoelettrico, l'acquirente deve considerare diverse specifiche chiave. Queste specifiche determinano le prestazioni del frigorifero e la sua idoneità all'applicazione. Le specifiche più importanti sono la differenza di temperatura massima (ΔTmax), la potenza di raffreddamento massima (Qmax), la corrente massima (Imax), la tensione massima (Vmax) e le dimensioni del modulo. Il ΔTmax è la differenza di temperatura massima che il modulo può raggiungere tra il lato caldo e il lato freddo. La Qmax è la quantità massima di calore che il modulo può pompare a ΔT=0. Imax e Vmax rappresentano la corrente e la tensione massime alle quali il modulo può funzionare. La tabella seguente riassume queste specifiche.
| Specifica | Descrizione | Gamma tipica |
| ∆Tmax | Differenza di temperatura massima (da caldo a freddo) | 60°C - 75°C |
| Qmax | Potenza frigorifera massima a ΔT=0 | 10 W - 200 W |
| Imax | Corrente operativa massima | 2 A - 15 A |
| Vmax | Tensione operativa massima | 3 V - 30 V |
| Dimensioni del modulo | Lunghezza x Larghezza x Altezza | Da 10 x 10 mm a 62 x 62 mm |
| Numero di fasi | Mono o multistadio | 1 - 5 |
Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica produce raffreddatori termoelettrici con un'ampia gamma di specifiche. Offriamo moduli monostadio e multistadio, con Qmax da 10 W a 200 W e ΔTmax da 60°C a 75°C. Possiamo anche progettare moduli personalizzati per soddisfare requisiti specifici. Il nostro team di ingegneri può aiutarvi nella scelta del modulo ottimale per la vostra applicazione.
I raffreddatori termoelettrici sono più adatti per applicazioni che richiedono uno o più dei seguenti requisiti: dimensioni compatte, assenza di parti mobili, assenza di vibrazioni, controllo preciso della temperatura o possibilità di passare dal raffreddamento al riscaldamento. Queste applicazioni si trovano tipicamente in settori quali quello medico, aerospaziale, automobilistico, dell'elettronica di consumo e delle telecomunicazioni. Nell'industria medica, i refrigeratori termoelettrici vengono utilizzati nei dispositivi diagnostici, nei refrigeratori per insulina e nelle apparecchiature di laboratorio. Nel settore aerospaziale vengono utilizzati nei componenti satellitari e nel raffreddamento dell'avionica. Nel settore automobilistico, vengono utilizzati nel raffreddamento dei sedili, nella gestione termica della batteria e nei portabicchieri. Nell'elettronica di consumo, vengono utilizzati nei dispositivi di raffreddamento portatili, nei refrigeratori per vino e nei dispositivi di raffreddamento della CPU. La tabella seguente riassume le principali applicazioni e i motivi per cui i raffrescatori termoelettrici sono adatti ad esse.
| Applicazione | Requisito chiave | Perché il frigorifero termoelettrico |
| Dispositivi diagnostici medici | Controllo preciso della temperatura | Precisione +/- 0,1°C, nessuna vibrazione |
| Sistemi laser | Raffreddamento compatto e preciso | Dimensioni ridotte, risposta rapida |
| Sedili automobilistici | Raffreddamento e riscaldamento | Reversibile mediante inversione di corrente |
| Raffreddatori portatili | Compatto, alimentato a batteria | Bassa potenza, senza refrigerante |
| Apparecchiature per le telecomunicazioni | Affidabile, esente da manutenzione | Nessuna parte in movimento, lunga durata |
| Aerospaziale | Leggero, privo di vibrazioni | Compatto, a stato solido |
Nella nostra fabbrica collaboriamo con clienti di tutti questi settori per fornire raffreddatori termoelettrici che soddisfino le loro esigenze specifiche. Possiamo fornire moduli standard o assemblaggi progettati su misura. Il nostro team di ingegneri può fornire assistenza con calcoli termici, selezione dei moduli e integrazione del sistema.
La valutazione di un fornitore di Raffreddatori Termoelettrici richiede un focus sulla capacità di produzione, sul controllo di qualità, sul supporto tecnico e sull’esperienza. Il fornitore deve avere la capacità di produrre pellet di semiconduttori e assemblare moduli secondo le specifiche richieste. Ciò richiede attrezzature specializzate per la cubettatura, la saldatura e il test dei pellet. Il fornitore deve disporre di un sistema di controllo della qualità che garantisca prestazioni costanti e affidabilità. Ciò include test per ΔTmax, Qmax e tenuta alle perdite. Il fornitore deve disporre del supporto tecnico per assistere nella selezione dei moduli e nella progettazione del sistema termico. La tabella seguente riassume i criteri di valutazione.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Capacità di produzione | Produzione di pellet, attrezzature per l'assemblaggio dei moduli | Garantisce la qualità e la consistenza del prodotto |
| Controllo di qualità | ISO 9001, record di test | Garantisce prestazioni costanti |
| Supporto tecnico | Ingegneria termica, assistenza alla progettazione | Aiuta a selezionare il modulo giusto |
| Esperienza | Track record nel settore termoelettrico | Dimostra capacità e affidabilità |
| Personalizzazione | Capacità di progettare moduli personalizzati | Soddisfa i requisiti applicativi specifici |
In X-Meritan, la nostra fabbrica produce raffreddatori termoelettrici da oltre un decennio. Abbiamo investito nella produzione avanzata di pellet e nelle attrezzature per l'assemblaggio dei moduli. Siamo certificati ISO 9001 e conserviamo registrazioni dettagliate di tutti i test prestazionali. Il nostro team tecnico è disponibile per assistere nella selezione dei moduli e nella progettazione del sistema termico. Vi invitiamo a valutarci rispetto a questi criteri e a considerarci come il vostro partner per i Raffrescatori Termoelettrici.
La tabella seguente fornisce i parametri chiave del prodotto per i nostri raffreddatori termoelettrici. Questi moduli sono progettati per un'ampia gamma di applicazioni, dai dispositivi medici all'elettronica di consumo. La nostra fabbrica può anche produrre moduli personalizzati per soddisfare requisiti specifici.
| Parametro | Gamma di specifiche | Note |
| ∆Tmax | 60°C - 75°C | Dipende dal grado del modulo |
| Qmax | 10 W - 200 W | Con ΔT=0 |
| Imax | 2 A - 15 A | Corrente operativa massima |
| Vmax | 3 V - 30 V | Tensione operativa massima |
| Dimensioni del modulo | Da 10 x 10 mm a 62 x 62 mm | Dimensioni personalizzate disponibili |
| Numero di fasi | 1 - 5 | Multistadio per ΔT più elevati |
| Substrato ceramico | Allumina, nitruro di alluminio | AlN per una maggiore conduttività termica |
| Saldare | Sn-Sb, Sn-Bi, Au-Sn | Selezionato per l'intervallo di temperatura |
| Temperatura operativa | Da -50°C a +150°C | Dipende dalla saldatura e dai materiali |
| Aspettativa di vita | Oltre 100.000 ore | Con una corretta gestione termica |
Nella nostra fabbrica produciamo i nostri raffreddatori termoelettrici per soddisfare queste specifiche e altro ancora. Possiamo personalizzare ΔTmax, Qmax, dimensioni e numero di stadi per adattarli alla vostra specifica applicazione. Il nostro sistema di controllo qualità comprende test di prestazioni e affidabilità di ogni modulo. Il nostro obiettivo è fornire ai nostri clienti raffreddatori termoelettrici di alta qualità che soddisfino le loro esigenze di gestione termica.
Domanda 1: Qual è l'efficienza tipica di un frigorifero termoelettrico rispetto a un sistema basato su compressore?
Risposta: Il coefficiente di prestazione (COP) di un raffreddatore termoelettrico è generalmente compreso tra 0,5 e 1,5, mentre un sistema basato su compressore ha generalmente un COP compreso tra 2 e 4. Ciò significa che i raffreddatori termoelettrici sono meno efficienti e consumano più energia per la stessa quantità di raffreddamento. Tuttavia, le dimensioni compatte, l'assenza di parti mobili e il controllo preciso della temperatura li rendono la scelta preferita per molte applicazioni in cui l'efficienza è secondaria rispetto a questi altri fattori.
Domanda 2: È possibile utilizzare un frigorifero termoelettrico sia per il raffreddamento che per il riscaldamento?
Risposta: Sì, un frigorifero termoelettrico può essere utilizzato sia per il raffreddamento che per il riscaldamento. Invertendo la direzione della corrente continua, i lati caldo e freddo vengono scambiati. Ciò rende i refrigeratori termoelettrici ideali per applicazioni che richiedono sia raffreddamento che riscaldamento, come sedili automobilistici, refrigeratori per vino e dispositivi medici. La commutazione è istantanea e non richiede componenti aggiuntivi.
Domanda 3: Qual è la differenza di temperatura massima che può raggiungere un frigorifero termoelettrico?
Risposta: La differenza di temperatura massima (ΔTmax) di un frigorifero termoelettrico monostadio è generalmente compresa tra 60°C e 75°C. Per differenze di temperatura più elevate vengono utilizzati moduli multistadio. Un modulo multistadio può raggiungere ΔTmax di 100°C o più. La differenza di temperatura effettiva raggiunta in un'applicazione dipende dal carico termico e dall'efficienza del dissipatore di calore sul lato caldo.
Domanda 4: Quanto durano i frigoriferi termoelettrici?
Risposta: I raffreddatori termoelettrici hanno una lunga aspettativa di vita, in genere da 100.000 a 200.000 ore, perché non hanno parti mobili. La durata è limitata dal degrado dei giunti di saldatura e dei materiali semiconduttori. Con una corretta gestione termica e condizioni operative, un frigorifero termoelettrico può durare per molti anni. La nostra fabbrica testa i nostri moduli per garantire che soddisfino le nostre specifiche di aspettativa di vita.
Domanda 5: Qual è la differenza tra un refrigeratore termoelettrico monostadio e multistadio?
Risposta: Un raffreddatore termoelettrico monostadio ha uno strato di pellet semiconduttori e può raggiungere un ΔTmax compreso tra 60°C e 75°C. Un dispositivo di raffreddamento termoelettrico multistadio ha più strati impilati uno sopra l'altro, ciascuno strato contribuisce alla differenza di temperatura complessiva. I moduli multistadio possono raggiungere ΔTmax di 100°C o più, ma hanno una potenza di raffreddamento inferiore (Qmax) e sono più costosi. Sono utilizzati per applicazioni che richiedono temperature molto basse, come rilevatori a infrarossi e sensori CCD.
L'effetto Peltier è il fenomeno che distingue i Raffrescatori Termoelettrici dai dispositivi di raffreddamento convenzionali. Consente il pompaggio di calore a stato solido senza parti mobili, senza refrigerante e senza vibrazioni. Ciò rende i raffreddatori termoelettrici ideali per applicazioni che richiedono dimensioni compatte, controllo preciso della temperatura e la possibilità di passare dal raffreddamento al riscaldamento. Sebbene siano meno efficienti dei sistemi basati su compressore, i loro vantaggi esclusivi li rendono l’unica scelta praticabile per molte applicazioni impegnative. Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica ha l'esperienza e le attrezzature per produrre raffreddatori termoelettrici di alta qualità che soddisfano i requisiti più esigenti. Utilizziamo materiali semiconduttori di alta qualità, processi di assemblaggio di precisione e test rigorosi per garantire che i nostri moduli forniscano prestazioni affidabili e una lunga durata.
Che tu stia progettando dispositivi medici, sistemi laser, componenti automobilistici o elettronica di consumo, ti invitiamo a contattarci per discutere le tue esigenze di raffreddamento termoelettrico. Possiamo fornire campioni, dati tecnici e soluzioni personalizzate. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per le aziende di tutto il mondo.
Contatta Fuzhou X-Meritan Technology Co., Ltd. oggi stessoper discutere le vostre esigenze di raffreddamento termoelettrico e scoprire come l'effetto Peltier può risolvere le vostre sfide di gestione termica.
