Un ingegnere che progetta un analizzatore medico compatto deve mantenere una camera campione a 15°C in un ambiente a 35°C. Il case è piccolo, il budget energetico è limitato e lo spazio disponibile per un sistema di raffreddamento è minimo. L'ingegnere sa che un frigorifero termoelettrico, o TEC, è la tecnologia giusta per questa applicazione. Ma quale TEC? La risposta dipende da un numero che spesso viene stimato con troppa superficialità: il carico di raffreddamento richiesto. Se il carico di raffreddamento è sottostimato, il TEC non manterrà il setpoint. Se viene sovrastimato, il TEC sarà sovradimensionato, inefficiente e costoso. Il calcolo corretto del carico di raffreddamento è il primo passo nella scelta di un frigorifero termoelettrico che soddisfi i requisiti dell'applicazione senza costi o complessità inutili.
Questa guida è stata scritta per ingegneri di approvvigionamento, progettisti e acquirenti che necessitano di specificherefrigeratori termoelettriciper applicazioni di raffreddamento. Spiegheremo i componenti del carico di raffreddamento, i metodi per calcolare ciascun componente, il ruolo della resistenza termica nell'involucro, l'effetto del coefficiente di prestazione (COP) del TEC e i criteri per valutare un fornitore. Forniremo inoltre parametri dettagliati del prodotto dalla nostra fabbrica a Fuzhou X-Meritan Technology Co., Ltd. Che tu stia raffreddando un dispositivo medico, un diodo laser, un pacco batteria o un involucro compatto, questa guida ti aiuterà a calcolare accuratamente il carico di raffreddamento e a selezionare il dispositivo di raffreddamento termoelettrico giusto per la tua applicazione.
Il carico di raffreddamento è la quantità totale di calore che deve essere rimossa dall'involucro o dall'oggetto da raffreddare per mantenere la temperatura desiderata. È la somma del carico termico attivo, del carico termico passivo e di eventuali fonti di calore aggiuntive come la radiazione solare o la condensa. Il carico frigorifero è espresso in Watt. Per un frigorifero termoelettrico, il carico di raffreddamento è la capacità di pompaggio del calore (Qc) richiesta alle condizioni operative specifiche. Il TEC deve essere selezionato in modo che il suo Qc alla temperatura ambiente e al setpoint effettivi sia maggiore del carico di raffreddamento, con un margine di sicurezza adeguato. Se il Qc del TEC è inferiore al carico di raffreddamento, l'armadio non raggiungerà il setpoint. Se il Qc del TEC è molto maggiore del carico di raffreddamento, il TEC sarà sovradimensionato e funzionerà con un'efficienza inferiore.
Il calcolo del carico di raffreddamento è il fondamento della scelta del TEC perché determina il Qc richiesto, che a sua volta determina le dimensioni, il consumo energetico e il costo del TEC. Un piccolo dispositivo medico può avere un carico di raffreddamento di 10 W, richiedendo un TEC compatto. Un sistema di gestione termica della batteria può avere un carico di raffreddamento di 200 W, richiedendo un TEC più grande o una serie di TEC. La tabella seguente riassume le tre componenti principali del carico di raffreddamento e le loro fonti tipiche.
| Componentee | Fonte | Magnitudo tipica |
| Carico termico attivo | Componenteei elettronici, sensori, motori, laser | Da 1 W a 200 W |
| Carico termico passivo | Conduzione attraverso le pareti dell'involucro, convezione, irraggiamento | Da 5 W a 50 W |
| Ulteriori fonti di calore | Radiazione solare, condensa, fonti di calore esterne | Variabile |
| Carico di raffreddamento totale | Somma di tutti i componenti | Determina il requisito TEC Qc |
AFuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica progetta e produce refrigeratori termoelettrici per un'ampia gamma di applicazioni di raffreddamento. Collaboriamo con i nostri clienti per verificare che il calcolo del carico di raffreddamento sia accurato prima di selezionare il TEC. Il nostro team di ingegneri può assistere con il calcolo e fornire indicazioni sul margine di sicurezza appropriato per ciascuna applicazione.
Il carico termico attivo è il calore generato dai componenti all'interno dell'armadio alimentati dall'elettricità. Questi componenti possono includere circuiti elettronici, sensori, motori, laser, luci a LED e qualsiasi altro dispositivo che converte l'energia elettrica in calore. Il carico termico attivo viene calcolato sommando il consumo energetico di tutti i componenti che funzionano all'interno dell'armadio. Per un componente che non è efficiente al 100%, il calore generato è pari alla potenza assorbita meno il lavoro utile prodotto. Nella maggior parte dei sistemi elettronici, quasi tutta l'energia elettrica viene convertita in calore, quindi il carico termico attivo è approssimativamente uguale al consumo energetico totale. La tabella seguente fornisce un foglio di lavoro per il calcolo del carico termico attivo.
| Componentee | Consumo energetico (W) | Dissipazione del calore (W) | Note |
| Scheda di controllo | 5 W | 5 W | Tutta la potenza dissipata sotto forma di calore |
| Modulo sensore | 2 W | 2 W | Funzionamento continuo |
| Diodo laser | 3 W | 2,5 W | 0,5 W emessi come luce |
| Display | 1 W | 0,8 W | 0,2 W emessi come luce |
| Carico termico attivo totale | 11 W | 10,3 W | Utilizzato per la selezione TEC |
Nella nostra fabbrica forniamo raffreddatori termoelettrici con una gamma di capacità di raffreddamento per adattarsi a diversi carichi termici attivi. Il nostro team di ingegneri può esaminare l'elenco dei componenti e verificare il calcolo del carico termico attivo. Raccomandiamo inoltre ai nostri clienti di considerare il ciclo di lavoro dei componenti, poiché il funzionamento intermittente può ridurre il carico termico medio.
Il carico termico passivo è il calore che entra nell'armadio dall'ambiente esterno attraverso le pareti, il coperchio e le eventuali aperture. È determinato dalla differenza di temperatura tra l'ambiente circostante e l'interno dell'armadio. Il carico termico passivo viene calcolato utilizzando la formula Q = U × A × ΔT, dove U è il coefficiente di trasferimento termico complessivo dell'involucro, A è la superficie dell'involucro e ΔT è la differenza di temperatura tra l'ambiente e l'interno. Il coefficiente complessivo di trasferimento del calore dipende dal materiale della parete, dall'isolamento e dalle condizioni di convezione su entrambi i lati della parete. Per un involucro ben isolato, U può essere pari a 0,5 W/m²K. Per un involucro non isolato, U può arrivare fino a 5 W/m²K. La tabella seguente fornisce un foglio di lavoro per il calcolo del carico termico passivo.
| Parametro | Simbolo | Valore | Unità |
| Coefficiente complessivo di scambio termico | U | 2.0 | W/m²K |
| Superficie | A | 0.5 | mq |
| Differenza di temperatura | ΔT | 20 (35°C ambiente, 15°C interno) | K |
| Carico termico passivo | Q | 20 | W |
In X-Meritan aiutiamo i nostri clienti a calcolare il carico termico passivo fornendo i valori di resistenza termica per i materiali della nostra custodia e le opzioni di isolamento. Consigliamo inoltre l'uso di rivestimenti riflettenti e tagli termici per ridurre il carico termico passivo. Il nostro obiettivo è garantire che il carico di raffreddamento totale venga calcolato accuratamente, in modo che il frigorifero termoelettrico selezionato non sia né sottodimensionato né sovradimensionato.
Il calcolo del carico di raffreddamento non è completo finché non si tiene conto della resistenza termica delle interfacce tra il TEC e l'oggetto da raffreddare. Il TEC non raffredda direttamente l'oggetto; raffredda il dissipatore di calore del lato freddo, che quindi raffredda l'oggetto attraverso conduzione, convezione o radiazione. Ciascuna interfaccia introduce una resistenza termica che riduce l'effettiva capacità di raffreddamento. Le perdite di interfaccia più comuni sono la resistenza termica del materiale di interfaccia termica (TIM) tra il TEC e il dissipatore di calore, la resistenza termica del dissipatore di calore stesso e la resistenza termica del percorso termico dal dissipatore di calore del lato freddo all'oggetto. La tabella seguente riassume i valori tipici di resistenza termica per i comuni materiali di interfaccia.
| Interfaccia | Resistenza termica tipica | Note |
| Grasso termico (da TEC a dissipatore di calore) | 0,1 - 0,5 °C/W | Dipende dallo spessore e dalla pressione di contatto |
| Cuscinetto termico (da TEC a dissipatore di calore) | 0,5 - 2,0 °C/W | Più facile da applicare ma con maggiore resistenza |
| Dissipatore di calore (convezione naturale) | 1,0 - 5,0 °C/W | Dipende dalle dimensioni e dal design delle pinne |
| Dissipatore di calore (aria forzata) | 0,2 - 1,0 °C/W | Richiede ventola, ma resistenza inferiore |
| Percorso termico verso l'oggetto | 0,5 - 3,0 °C/W | Dipende dal materiale e dalla geometria |
Nella nostra fabbrica forniamo raffreddatori termoelettrici con finiture superficiali ottimizzate per il contatto termico. Offriamo anche materiali di interfaccia termica e supporto per la progettazione di dissipatori di calore per aiutare i nostri clienti a ridurre al minimo le perdite di interfaccia. Il nostro obiettivo è garantire che la capacità di raffreddamento del TEC venga trasferita in modo efficiente all'oggetto da raffreddare, in modo che il sistema soddisfi i requisiti di prestazione termica.
Il coefficiente di prestazione (COP) è il rapporto tra la capacità di raffreddamento (Qc) e la potenza elettrica assorbita (Pin). Un COP più elevato significa che il TEC è più efficiente e consuma meno energia elettrica a parità di capacità di raffreddamento. Il COP di un frigorifero termoelettrico dipende dalla differenza di temperatura tra il lato caldo e quello freddo, dal materiale TEC e dalla corrente operativa. All’aumentare della differenza di temperatura, il COP diminuisce. Ciò significa che un TEC selezionato per un'elevata differenza di temperatura richiederà più potenza e genererà più calore, che dovrà essere dissipato dal dissipatore di calore del lato caldo. La tabella seguente mostra i valori COP tipici per un frigorifero termoelettrico a diverse differenze di temperatura.
| Differenza di temperatura (ΔT) | Poliziotto tipico | Implicazioni per la selezione TEC |
| 10K | 1,5 - 2,0 | Alta efficienza, basso consumo energetico |
| 20K | 0,8 - 1,2 | Efficienza moderata |
| 30K | 0,5 - 0,8 | Minore efficienza, maggiore consumo energetico |
| 40K | 0,3 - 0,5 | Bassa efficienza, notevole smaltimento del calore |
| 50K | 0,2 - 0,3 | Efficienza molto bassa, potrebbe richiedere TEC multistadio |
In X-Meritan forniamo le curve COP per i nostri refrigeratori termoelettrici, in modo che i nostri clienti possano selezionare il TEC che funziona con l'efficienza ottimale per la loro differenza di temperatura. Consigliamo inoltre l'uso di TEC multistadio per applicazioni che richiedono una grande differenza di temperatura. Il nostro obiettivo è aiutare i nostri clienti a ottenere le prestazioni di raffreddamento richieste con il minor consumo energetico possibile.
La valutazione di un fornitore di refrigeratori termoelettrici richiede un focus sulla capacità di produzione, sui dati sulle prestazioni, sul controllo di qualità e sul supporto tecnico. Il fornitore deve avere la capacità di produrre TEC secondo le specifiche richieste, comprese le dimensioni corrette, il numero corretto di coppie e le prestazioni termiche corrette. Devono fornire dati prestazionali completi, inclusi Qc, COP, corrente massima e tensione massima a diverse differenze di temperatura. Devono disporre di un sistema di controllo della qualità che garantisca prestazioni costanti da unità a unità. Inoltre devono fornire supporto tecnico per aiutare i clienti nel calcolo del carico di raffreddamento e nella scelta del TEC. La tabella seguente riassume tali criteri di valutazione.
| Criterio di valutazione | Cosa cercare | Perché è importante |
| Capacità di produzione | Assemblaggi di precisione, apparecchiature di collaudo | Garantisce la qualità e la consistenza del prodotto |
| Dati sulle prestazioni | Qc, COP, Imax, Vmax a diversi ΔT | Consente una selezione accurata |
| Controllo di qualità | ISO 9001, test al 100%. | Garantisce prestazioni costanti |
| Supporto tecnico | Calcolo del carico di raffreddamento, selezione TEC | Aiuta a selezionare il prodotto giusto |
| Affidabilità | Dati MTBF, test di durata | Garantisce prestazioni a lungo termine |
Nel nostro stabilimento produciamo frigoriferi termoelettrici da oltre un decennio. Utilizziamo apparecchiature di assemblaggio e collaudo di precisione per garantire che ogni TEC soddisfi le sue specifiche. Forniamo dati prestazionali completi, inclusi Qc, COP e valori massimi. Siamo certificati ISO 9001 ed eseguiamo test al 100% su ogni unità. Il nostro team tecnico è disponibile per assistere nel calcolo del carico di raffreddamento e nella selezione del TEC. Vi invitiamo a valutarci rispetto a questi criteri e a considerarci il vostro partner per i frigoriferi termoelettrici.

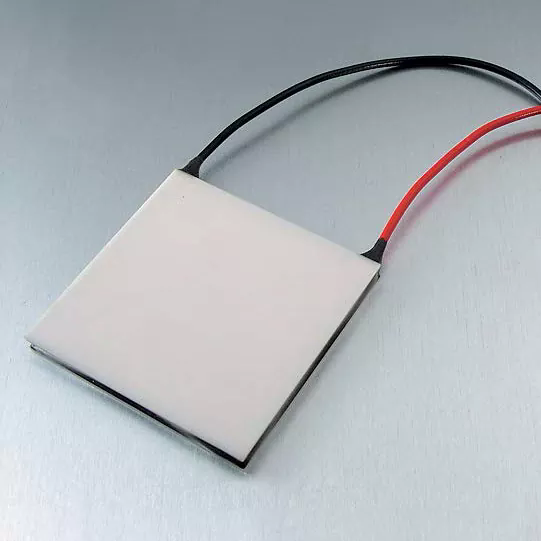

La tabella seguente fornisce i parametri chiave del prodotto per i nostri frigoriferi termoelettrici. Questi TEC sono adatti per un'ampia gamma di applicazioni di raffreddamento, inclusi dispositivi medici, diodi laser, pacchi batteria e involucri compatti. La nostra fabbrica può anche produrre TEC personalizzati per soddisfare requisiti specifici.
| Parametro | Gamma di specifiche | Note |
| Capacità di raffreddamento (Qc) | 5 W - 200 W | Al ΔT e alla corrente specificati |
| Corrente massima (Imax) | 2 A - 15 A | Dipende dal modello |
| Tensione massima (Vmax) | 5 V - 24 V | Dipende dal modello |
| Differenza di temperatura massima (ΔTmax) | 65K - 75K | All'Imax, nel vuoto |
| Gamma COP | 0,2 - 2,0 | Dipende dal ΔT |
| Dimensioni | Da 15 x 15 mm a 62 x 62 mm | Dimensioni personalizzate disponibili |
| Numero di coppie | 31-241 | Determina la capacità di raffreddamento |
| Temperatura operativa | Da -40°C a +80°C | Dipende dalla saldatura e dalla sigillatura |
| MOQ | 10 pezzi | Negoziabile per ordini di grandi dimensioni |
| Tempi di consegna | 2 - 4 settimane | Dipende dalla quantità e dalla personalizzazione |
Nella nostra fabbrica produciamo i nostri frigoriferi termoelettrici per soddisfare queste specifiche e altro ancora. Possiamo personalizzare la capacità di raffreddamento, le dimensioni e la temperatura operativa per soddisfare le vostre esigenze specifiche. Il nostro sistema di controllo qualità comprende l'ispezione delle materie prime, l'ispezione durante il processo e il test finale al 100% prima della spedizione. Il nostro obiettivo è fornire ai nostri clienti refrigeratori termoelettrici di alta qualità che soddisfino i loro requisiti di prestazioni termiche.
Domanda 1: Qual è la differenza tra carico termico attivo e passivo?
Risposta: Il carico termico attivo è il calore generato dai componenti elettrici all'interno dell'involucro, come controller, sensori e laser. Il carico termico passivo è il calore che entra nell'involucro dall'ambiente esterno attraverso le pareti, il coperchio e le aperture. Entrambi devono essere inclusi nel calcolo del carico di raffreddamento. Per la maggior parte degli involucri elettronici compatti, il carico termico attivo è il componente dominante. Per involucri di grandi dimensioni con scarso isolamento, il carico termico passivo può essere significativo.
Domanda 2: Quanto margine di sicurezza dovrei aggiungere al calcolo del carico di raffreddamento?
Risposta: in genere si consiglia un margine di sicurezza compreso tra il 20% e il 30%. Questo margine tiene conto delle incertezze sul consumo energetico dei componenti, sulla resistenza termica delle interfacce e sull'invecchiamento del TEC. Per applicazioni critiche, come dispositivi medici o sistemi laser, potrebbe essere appropriato un margine maggiore del 50%. Presso Fuzhou X-Meritan Technology Co., Ltd., possiamo aiutarti a determinare il margine di sicurezza appropriato per la tua specifica applicazione.
Domanda 3: Perché il COP diminuisce all’aumentare della differenza di temperatura?
Risposta: Il COP diminuisce all'aumentare della differenza di temperatura perché il TEC deve lavorare di più per pompare calore contro un gradiente di temperatura maggiore. L'assorbimento di energia elettrica aumenta e la capacità di raffreddamento diminuisce, quindi il rapporto tra raffreddamento e potenza diminuisce. Questo è il motivo per cui il TEC dovrebbe essere selezionato per la differenza di temperatura operativa effettiva, non per il valore ΔT massimo. La nostra fabbrica fornisce curve COP che mostrano l'efficienza a diverse differenze di temperatura.
Domanda 4: Posso utilizzare un TEC monostadio per una grande differenza di temperatura?
Risposta: Un TEC a stadio singolo può raggiungere una differenza di temperatura massima di circa 65-75 K. Per differenze di temperatura maggiori è necessario un TEC a più stadi. I TEC multistadio impilano due o più stadi per ottenere una differenza di temperatura totale maggiore, ma sono meno efficienti e più costosi dei TEC a stadio singolo. Se la tua applicazione richiede una differenza di temperatura superiore a 70 K, consulta il nostro team di ingegneri per determinare la soluzione migliore.
Domanda 5: Come posso calcolare la resistenza termica del mio dissipatore di calore?
Risposta: La resistenza termica di un dissipatore di calore dipende dalla sua geometria, dal materiale e dalle condizioni del flusso d'aria. Solitamente viene specificato dal produttore del dissipatore di calore in °C/W. Per la convezione naturale, la resistenza termica è maggiore rispetto all'aria forzata. Per una stima approssimativa, un dissipatore di calore a convezione naturale con una superficie di 0,1 m² può avere una resistenza termica di circa 3-5 °C/W. Per risultati accurati, utilizzare i dati del produttore o eseguire un test termico. Nella nostra fabbrica possiamo aiutarvi a selezionare un dissipatore di calore che soddisfi i requisiti termici del TEC.
Il calcolo del carico di raffreddamento richiesto è il primo e più importante passo nella scelta di un frigorifero termoelettrico. Il carico di raffreddamento è la somma del carico termico attivo, del carico termico passivo e di eventuali fonti di calore aggiuntive. Deve essere calcolato con attenzione, compresa la resistenza termica delle interfacce e l'effetto del coefficiente di prestazione. Seguendo i metodi di calcolo descritti in questo articolo, gli ingegneri possono selezionare un TEC che soddisfi i requisiti termici dell'applicazione senza costi o complessità inutili. Presso Fuzhou X-Meritan Technology Co., Ltd., la nostra fabbrica ha l'esperienza e i prodotti per supportare le vostre esigenze di raffreddamento termoelettrico. Forniamo dati completi sulle prestazioni, supporto tecnico e progetti personalizzati per aiutarvi a ottenere la migliore soluzione termica.
Che tu stia raffreddando un analizzatore medico, un diodo laser, una batteria o un involucro compatto, ti invitiamo a contattarci per discutere le tue esigenze. Possiamo fornire campioni, dati tecnici e supporto applicativo. Il nostro impegno per la qualità e la soddisfazione del cliente ci ha reso un partner fidato per soluzioni di gestione termica in tutto il mondo.
Contatta Fuzhou X-Meritan Technology Co., Ltd. oggi stessoper discutere le vostre esigenze di raffreddamento termoelettrico e scoprire come i nostri prodotti possono soddisfare le vostre esigenze di carico di raffreddamento.
