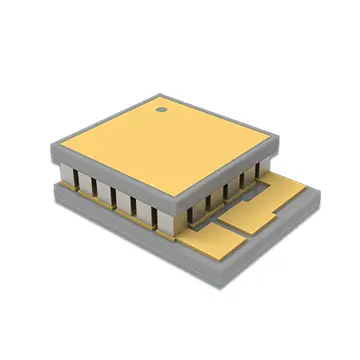

Raffreddatori micro termoelettrici per rivelatori

I raffreddatori micro termoelettrici per rivelatori di X-meritan sono componenti fondamentali di gestione termica progettati per apparecchiature di rilevamento ad alta precisione. Realizzati utilizzando materiali termoelettrici estrusi proprietari ed eliminando le strutture meccaniche presenti nei sistemi di raffreddamento tradizionali, forniscono un ambiente stabile e di raffreddamento profondo per vari sistemi di rilevamento di precisione.

Capaci di funzionare in spazi ristretti e ambienti ad alta temperatura, questi dispositivi di raffreddamento risolvono efficacemente le sfide del settore come l'interferenza del rumore termico, l'insufficiente precisione delle immagini e la bassa sensibilità. Sono ampiamente utilizzati in campi quali il rilevamento optoelettronico, il rilevamento a infrarossi, LiDAR e la strumentazione scientifica di precisione, fungendo da componenti essenziali per il controllo della temperatura per apparecchiature di rilevamento di precisione di fascia alta.

Principio operativo fondamentale

Questi microraffreddatori termoelettrici per rivelatori sono sviluppati sulla base del classico effetto termoelettrico Peltier, utilizzando i principi di scambio termico dei semiconduttori a stato solido per ottenere il controllo della temperatura senza la necessità di mezzi di raffreddamento.

Il nucleo del dispositivo è costituito da bracci di termocoppia realizzati con due diversi materiali semiconduttori; quando la corrente scorre attraverso la giunzione, si verifica un trasferimento di calore reversibile, con conseguente raffreddamento (assorbimento di calore) da un lato e riscaldamento (dissipazione del calore) dall'altro.

Regolando con precisione la direzione e l'entità della corrente, il dispositivo può passare in modo flessibile dalla modalità di raffreddamento a quella di riscaldamento, garantendo un controllo accurato e costante della temperatura. Il processo non coinvolge refrigeranti, parti meccaniche in movimento o usura indotta da vibrazioni, rendendolo una soluzione ideale per il controllo della temperatura a bassa interferenza per apparecchiature di rilevamento di precisione.

Caratteristiche principali del prodotto

1. Ultraminiaturizzazione

Ottimizzati appositamente per applicazioni con vincoli di spazio come dispositivi optoelettronici, LiDAR e microrivelatori, questi dispositivi di raffreddamento utilizzano la tecnologia proprietaria del modulo chip, raggiungendo uno spessore minimo di soli 0,2 mm.

Ottimizzando la disposizione strutturale dei componenti termoelettrici, i dispositivi offrono capacità di pompaggio di calore ad alta efficienza con un ingombro estremamente ridotto. Ciò supporta la progettazione di apparecchiature altamente integrate e soddisfa perfettamente i requisiti di installazione dei dispositivi di microprecisione.

2. Raffreddamento profondo e riduzione del rumore

Capaci di ottenere un raffreddamento profondo per i materiali di rilevamento del nucleo, come il tellururo di mercurio-cadmio (MCT), questi dispositivi di raffreddamento sopprimono efficacemente le interferenze del rumore termico durante il funzionamento e riducono al minimo la perdita di segnale. Sfruttando un ambiente criogenico stabile, il sistema migliora significativamente la risoluzione dell'immagine del rilevatore e i rapporti segnale-rumore accelerando al tempo stesso le velocità di risposta, ottimizzando così in modo completo le prestazioni principali delle apparecchiature di rilevamento.

3. Controllo della temperatura di precisione a stato solido

Raggiunge un controllo della temperatura costante ad altissima precisione (±0,1°C), garantendo che le apparecchiature sensibili alla temperatura, gli strumenti termostatici compatti e i moduli di rilevamento di precisione rimangano entro gli intervalli di temperatura operativa ottimali a lungo termine.

Utilizza un design di scambio di calore a stato solido che non richiede refrigeranti ed elimina l'usura meccanica e le interferenze delle vibrazioni, soddisfacendo i rigorosi requisiti di alta precisione e stabilità.

4. Materiali proprietari

Dispone di una gestione della produzione interna end-to-end, che controlla ogni fase, dalla sintesi delle materie prime alla lavorazione del prodotto finale, per garantire prestazioni costanti e una lunga durata di ogni lotto.

Scenari applicativi principali

1. Ottimizzazione del rilevamento e dell'imaging di fascia alta

Fornisce supporto per il raffreddamento profondo di vari rilevatori di immagini a infrarossi e ad alta definizione, migliorando efficacemente la risoluzione e i rapporti segnale-rumore; adatto per applicazioni ad alte prestazioni come imaging industriale, sorveglianza di sicurezza e rilevamento di precisione.

2. Controllo della temperatura delle apparecchiature di precisione

Adatto per dispositivi di misurazione criogenici, strumenti termostatici di precisione compatti e apparecchi per test di laboratorio; mantiene una temperatura operativa costante per eliminare gli errori di misurazione causati dalle fluttuazioni di temperatura, garantendo l'accuratezza e la stabilità dei dati.

3. Gestione termica in spazi confinati

I raffreddatori micro termoelettrici per rilevatori sono progettati specificamente per il rilevamento optoelettronico, LiDAR e sistemi di rilevamento incorporati miniaturizzati. Le loro dimensioni ultracompatte consentono uno scambio termico efficiente, risolvendo le sfide del settore relative alla dissipazione del calore e al controllo della temperatura in apparecchiature di precisione miniaturizzate, rendendoli ideali per sistemi integrati ad alta densità.

4. Spettroscopia infrarossa a onde medie (MWIR).

Raffredda in modo preciso i materiali di rilevamento (come il tellururo di mercurio-cadmio/MCT) per aumentare significativamente la sensibilità di rilevamento e la velocità di risposta; supporta in modo affidabile la ricerca scientifica e le applicazioni industriali, tra cui la spettroscopia MWIR e l'ispezione di precisione.

5. Compatibilità multi-campo versatile

Oltre alle apparecchiature di rilevamento, queste soluzioni soddisfano le esigenze di controllo della temperatura in diverse applicazioni, tra cui componenti elettronici di consumo di precisione, strumenti di ricerca scientifica e apparecchiature per test biomedici, dimostrando versatilità e adattabilità eccezionali.

A proposito di X-meritan

1. Catena di fornitura completamente autonoma e controllabile

Essendo uno dei pochi produttori nazionali a possedere una catena di fornitura completa di raffreddamento termoelettrico, X-meritan gestisce internamente l'intero processo di produzione, compresa la sintesi dei materiali termoelettrici, la lavorazione dei chip, l'imballaggio dei dispositivi e lo sviluppo di soluzioni personalizzate, garantendo precisione e controllo di qualità dall'origine.

2. Capacità di personalizzazione mature

X-meritan offre la personalizzazione di dimensioni non standard, parametri di potenza e rivestimenti speciali in base ai disegni o ai campioni delle apparecchiature del cliente, soddisfacendo le esigenze di integrazione specifiche di vari modelli di rilevatori.

Forniamo inoltre servizi professionali per l'adattamento della resistenza termica e la selezione dei componenti a livello di sistema, aiutando i clienti ad abbreviare i cicli di sviluppo dei prodotti.

3. Elevata adattabilità alle condizioni operative

I progetti strutturali sono ottimizzati per ambienti industriali ad alta temperatura e condizioni esterne complesse. I nostri prodotti sono caratterizzati da elevata resistenza meccanica e forte resistenza alle interferenze, garantendo un funzionamento stabile e a lungo termine in ambienti difficili, soddisfacendo al tempo stesso le esigenze delle applicazioni di ricerca civile, industriale e scientifica.

4. Qualità globale e garanzia del servizio

I prodotti X-meritan soddisfano gli standard di qualità internazionali e vengono esportati in mercati tra cui Europa, Nord America e Sud-Est asiatico; la nostra base clienti comprende aziende Fortune 500 e laboratori chiave a livello nazionale. Siamo supportati da un team tecnico professionale di lingua inglese, garantendo una comunicazione tecnica continua e un supporto post-vendita completo.

Certificazioni e conformità

Lo stabilimento di produzione di X-meritan è certificato ISO 9001:2015 e IATF 16949 (applicabile ai rilevatori di livello automobilistico). Tutti i prodotti micro-TEC sono conformi alle normative ambientali RoHS e REACH. Su richiesta, le prestazioni termiche e l'affidabilità possono essere verificate rispetto agli standard di test MIL-STD-883.

Domande frequenti

1. Qual è la durata utile e i requisiti di manutenzione del micro-raffreddatore termoelettrico?

Questa serie di raffreddatori non contiene parti meccaniche in movimento, come ingranaggi o cuscinetti, ed è esente da usura, garantendo una durata di servizio eccezionalmente lunga e non richiedendo una complessa manutenzione ordinaria. Gli utenti devono semplicemente aderire rigorosamente agli standard dei parametri del dispositivo ed evitare di superare la corrente operativa massima (Imax) per prevenire efficacemente problemi come il surriscaldamento del dispositivo o il degrado delle prestazioni, garantendo così un funzionamento stabile e a lungo termine.

2. Come seleziono il microraffreddatore termoelettrico giusto per un rilevatore specifico?

La selezione si basa principalmente su tre parametri chiave: primo, capacità di raffreddamento massima (Qcmax): il limite della capacità di raffreddamento quando la differenza di temperatura tra il lato caldo e quello freddo è 0°C, che determina il limite di raffreddamento del dispositivo; in secondo luogo, la corrente operativa massima consentita (Imax), che deve corrispondere ai parametri del sistema di alimentazione per evitare sovraccarichi; e terzo, le dimensioni fisiche, che devono adattarsi perfettamente ai vincoli di spazio di installazione dell'apparecchiatura. Per una selezione precisa, potete fornire le condizioni operative e i parametri di installazione della vostra apparecchiatura e noi offriremo una soluzione di selezione gratuita e professionale.

3. Offrite servizi di personalizzazione e campionamento per i microraffreddatori termoelettrici per rilevatori?

Supportiamo una personalizzazione completa e non standard, consentendo la produzione di dispositivi micro-TEC con dimensioni, potenze nominali e rivestimenti specifici basati su disegni o campioni del cliente. Forniamo servizi di test sui campioni prima della produzione di massa; la produzione in serie inizia solo dopo che il cliente conferma che il campione soddisfa le specifiche prestazionali, garantendo la compatibilità e la qualità del prodotto durante tutto il processo.

4. Quali sono le vostre politiche di consegna dei prodotti e di garanzia post-vendita?

Sfruttando i nostri impianti di produzione su larga scala, garantiamo programmi di consegna stabili e controllabili. Tutti i prodotti vengono sottoposti a molteplici cicli di test per verificarne precisione, stabilità e durabilità ambientale prima di lasciare la fabbrica, aderendo rigorosamente agli standard del sistema di qualità ISO. In caso di problemi di qualità non causati dall'utente, forniamo risarcimento in garanzia e riparazione tecnica, oltre al supporto tecnico per l'intero ciclo di vita.

5: Qual è il tempo di personalizzazione e il MOQ?

Per dimensioni o rivestimenti non standard, forniamo una valutazione tecnica gratuita entro 2 giorni lavorativi. La produzione dei campioni richiede in genere 10-15 giorni lavorativi; la produzione di massa (MOQ = 100 pezzi) richiede 20–25 giorni lavorativi dall'approvazione del campione. Gli addebiti NRE (Non-Recurring Engineering) non vengono addebitati per ordini superiori a 500 pezzi.
