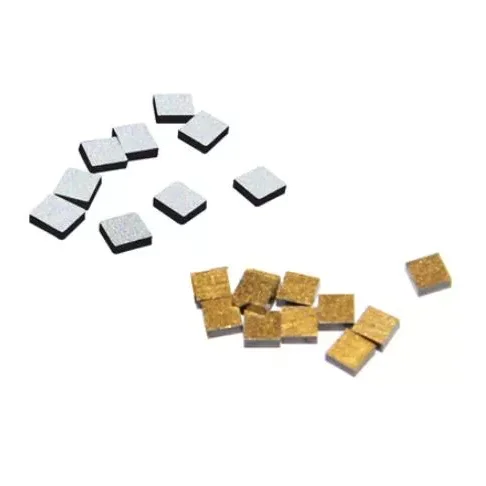

NTC confezionato in pellicola

X-Meritan sviluppa componenti compatti di rilevamento della temperatura per componenti elettronici che richiedono risposta rapida, rilevamento termico stabile e resistenza ambientale. La struttura multistrato utilizza ossidi di metalli di transizione come manganese e nichel, con lo strato sensibile prodotto tramite magnetron sputtering.

L'NTC confezionato con pellicola fornisce una risposta termica tipica entro 3 secondi, funziona da -40 °C a +125 °C e presenta un valore B di 3950 K. La sua pellicola esterna chimicamente inerte fornisce resistenza agli acidi, agli alcali e ai solventi organici, rendendolo adatto per applicazioni industriali, mediche, di elettronica di consumo e automobilistiche.

Specifiche chiave

Prestazione

Risposta termica rapida

La bassa capacità termica di circa 1 J/K riduce il ritardo termico e consente la tipica stabilizzazione della temperatura entro 3 secondi. Ciò è utile per il monitoraggio di batterie, strumenti medici ed elettronica di potenza in cui è necessario rilevare rapidi cambiamenti di temperatura.

Ampio intervallo di temperature

L'intervallo operativo da -40°C a +125°C supporta applicazioni esposte a condizioni di avviamento a freddo, temperature ambiente elevate e ripetuti sbalzi termici.

Resistenza chimica

La pellicola esterna inerte protegge la struttura sensibile da acidi, alcali e solventi organici. Per l'esposizione continua a vapori corrosivi altamente concentrati, si consiglia la convalida specifica dell'applicazione.

Precisione e Resistenza

Precisione della temperatura

Le informazioni sul prodotto disponibili non definiscono una specifica di precisione universale come ±1°C o ±0,5°C. L'effettiva precisione del sistema dipende dalla tolleranza della resistenza, dalla tolleranza del valore B, dalla progettazione del circuito, dalla risoluzione dell'ADC, dall'installazione e dalla calibrazione.

Per progetti che richiedono ±1°C o ±0,5°C, la precisione target deve essere specificata durante la RFQ in modo che X-Meritan possa valutare la configurazione appropriata.

Opzioni di resistenza

Il valore della resistenza deve essere selezionato in base al circuito di misurazione e all'intervallo di temperatura target. Le configurazioni NTC comuni includono 10 kΩ, 47 kΩ e 100 kΩ, mentre gli esatti valori e le tolleranze disponibili devono essere confermati per il modello X-Meritan selezionato.

I valori sopra riportati sono esempi di selezione piuttosto che specifiche universali. I parametri finali devono essere confermati con la scheda tecnica applicabile.

Confronto dei sensori

Confronto tecnologico

Per i sistemi elettronici compatti entro l'intervallo di temperature specificato, la struttura a film sottile offre una combinazione pratica di risposta rapida, dimensioni ridotte e facile integrazione del circuito.

Aree di applicazione

Attrezzature industriali

Gli NTC confezionati in pellicola possono monitorare la temperatura nei motori, nei trasformatori e nelle apparecchiature di alimentazione. L'ampio raggio d'azione e la risposta rapida supportano il monitoraggio termico in tempo reale.

Dispositivi medici

I termometri digitali e le apparecchiature diagnostiche possono trarre vantaggio dalla bassa capacità termica e dalla rapida risposta termica. Per le applicazioni mediche con severi requisiti di precisione, il sistema di misurazione completo dovrebbe essere convalidato.

Elettronica di consumo

La struttura sottile è adatta per smartphone, dispositivi indossabili, sistemi di gestione della batteria e altri gruppi ad alta densità in cui lo spazio di installazione è limitato.

Elettronica automobilistica

Il sensore può essere utilizzato per il monitoraggio del vano motore e del pacco batteria. La struttura dell'ossido Mn/Ni/Co è progettata per applicazioni che comportano variazioni di temperatura e stress termico.

Note di integrazione

Riscaldamento autonomo

La corrente operativa dovrebbe rimanere entro i limiti specificati. Una corrente eccessiva può causare autoriscaldamento e introdurre errori nella misurazione della temperatura.

Movimentazione meccanica

Evitare piegature brusche, pressione eccessiva o sollecitazioni di trazione sul corpo della pellicola durante l'installazione. Il sottile strato funzionale richiede una manipolazione controllata.

Saldatura

Use an appropriate industry-standard soldering profile to reduce thermal shock to the multilayer structure. Production soldering conditions should be validated before mass manufacturing.

Requisiti della richiesta di offerta

Per OEM e acquisti all'ingrosso, gli acquirenti devono fornire il valore di resistenza richiesto, la tolleranza di resistenza, il valore B, la temperatura operativa, la precisione target, il tempo di risposta, le dimensioni, il metodo di connessione, l'ambiente di applicazione e la quantità stimata.

Ad esempio, una richiesta di offerta può specificare: resistenza nominale di 10 kΩ o 100 kΩ, tolleranza di ±1%, funzionamento da -40°C a +125°C e precisione del sistema di ±0,5°C. X-Meritan può quindi valutare la configurazione adeguata in base all'applicazione reale.

X-Meritan supporta i requisiti di rilevamento della temperatura per produttori di elettronica e progetti OEM, inclusi requisiti di resistenza, tolleranza, dimensioni e prestazioni specifici dell'applicazione.

Domande frequenti

Quali valori di resistenza sono disponibili?

Le opzioni comuni di resistenza NTC includono 10 kΩ, 47 kΩ e 100 kΩ. Il valore di resistenza disponibile, la tolleranza e il valore B devono essere confermati in base al modello X-Meritan selezionato e ai requisiti dell'applicazione.

L'NTC può raggiungere una precisione di ±1°C o ±0,5°C?

La precisione della temperatura finale dipende dalla tolleranza della resistenza, dalla tolleranza del valore B, dalla progettazione del circuito, dalla risoluzione dell'ADC, dall'installazione e dalla calibrazione. Per le applicazioni che richiedono una precisione del sistema di ±1°C o ±0,5°C, X-Meritan può valutare la configurazione appropriata in base ai requisiti del cliente.

Qual è l'intervallo di temperatura operativa?

L'intervallo di temperatura operativa specificato è compreso tra -40°C e +125°C, rendendo il sensore adatto a molte applicazioni industriali, automobilistiche, di batterie, mediche ed elettroniche di consumo.

Quanto velocemente il sensore risponde ai cambiamenti di temperatura?

Il tempo di risposta termica tipico è ≤3 secondi. La risposta effettiva può variare a seconda del metodo di installazione, del contatto termico, del flusso d'aria e dell'ambiente circostante.

X-Meritan può fornire configurazioni NTC personalizzate?

SÌ. Per i progetti OEM e di massa, i clienti possono specificare valore di resistenza, tolleranza, valore B, intervallo di temperatura, obiettivo di precisione, dimensioni, metodo di connessione e altri requisiti applicativi per la valutazione della configurazione.
