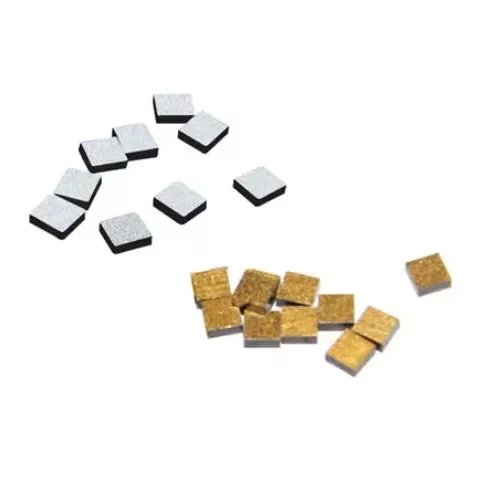

NTC a bassa temperatura

I termistori NTC a bassa temperatura di X-Meritan sono progettati per il rilevamento della temperatura in ambienti a bassa temperatura e criogenici dove è richiesta una risposta temperatura-resistenza definita. L'elemento sensibile è realizzato in un composito sinterizzato di ossidi metallici, che fornisce il coefficiente di temperatura negativo necessario per rilevare le variazioni di temperatura attraverso la variazione della resistenza.

Il termistore può essere configurato per applicazioni quali rilevamento del livello di liquidi criogenici, monitoraggio della temperatura degli avvolgimenti del motore, nuove apparecchiature energetiche, automazione industriale e sistemi medici o di laboratorio specializzati. Le caratteristiche di resistenza, le dimensioni del sensore, l'incapsulamento, i cavi e altre specifiche possono essere adattate ai requisiti dell'apparecchiatura.

Principio del coefficiente di temperatura negativo

NTC sta per coefficiente di temperatura negativo. La sua caratteristica fondamentale è che la resistenza elettrica varia inversamente alla temperatura.

Temperatura più bassa → Resistenza più alta

Temperatura più alta → Resistenza più bassa

Quando la temperatura circostante cambia, la resistenza del materiale sensibile in ossido di metallo sinterizzato cambia di conseguenza. Il circuito di misurazione determina la temperatura misurando questa resistenza e confrontandola con la caratteristica resistenza-temperatura (R/T) specificata del termistore.

Caratteristiche Elettriche

Il comportamento elettrico del termistore è definito dalla sua relazione resistenza-temperatura e dalle tolleranze associate ai parametri specificati.

I valori effettivi devono essere presi dalle specifiche del prodotto applicabili o dai dati di test per la configurazione selezionata. Per le applicazioni a bassa temperatura, le caratteristiche elettriche dovrebbero essere valutate attraverso l'effettivo campo di rilevamento anziché dal solo valore di resistenza di 25°C.

Rilevamento del livello di liquidi criogenici

Il termistore può essere configurato per il rilevamento del livello del liquido in mezzi criogenici come azoto liquido e ossigeno liquido.

Il principio di rilevamento si basa sui cambiamenti delle condizioni termiche attorno all'elemento sensibile. Quando l'elemento passa dalla condizione coperta dal liquido a quella esposta al vapore, la sua resistenza cambia di conseguenza. Un circuito di misurazione o controllo può utilizzare questa variazione di resistenza per identificare la corrispondente condizione di livello del liquido.

Per questa applicazione, è necessario considerare insieme la posizione di rilevamento, l'intervallo di temperatura target, la caratteristica R/T, l'incapsulamento e il metodo di installazione. La configurazione dovrebbe essere valutata anche rispetto alla struttura effettiva del mezzo e dell'apparecchiatura, in particolare per le applicazioni che coinvolgono liquidi criogenici.

Monitoraggio della temperatura degli avvolgimenti del motore

Il termistore può essere incorporato negli avvolgimenti del motore per monitorare le variazioni di temperatura durante il funzionamento.

Installato vicino all'avvolgimento, l'NTC fornisce un segnale elettrico dipendente dalla temperatura che può essere collegato ad un circuito di protezione o controllo. Le variazioni della temperatura dell'avvolgimento producono corrispondenti variazioni della resistenza, consentendo al sistema di identificare condizioni termiche anomale e avviare la risposta di monitoraggio o protezione richiesta.

Le applicazioni del motore richiedono un'attenta considerazione delle dimensioni del sensore, dei requisiti di isolamento, della struttura del cavo, delle caratteristiche di resistenza e della posizione di installazione. Il sensore deve adattarsi allo spazio disponibile nell'avvolgimento mantenendo l'isolamento elettrico e la disposizione di collegamento richiesti.

Altre aree di applicazione

Il termistore può anche essere integrato in apparecchiature in cui è richiesto un feedback a bassa temperatura per il controllo del processo, la protezione o la gestione termica.

Le aree applicabili includono nuove apparecchiature energetiche, sistemi di automazione industriale, apparecchiature di laboratorio, sistemi di raffreddamento medicale e moduli di raffreddamento specializzati. La configurazione appropriata dipende dalla temperatura operativa, dall'interfaccia elettrica, dalle condizioni di installazione e dalle caratteristiche di rilevamento richieste.

Produzione e garanzia della qualità

X-Meritan ha più di 10 anni di esperienza nella gestione termica dei semiconduttori, con capacità che coprono lo sviluppo dei materiali, la produzione di componenti, l'assemblaggio, i test e la progettazione di soluzioni di gestione termica.

Le sue strutture di produzione e collaudo supportano processi quali saldatura, rifusione, erogazione, taglio, sigillatura, polimerizzazione e stampa. La valutazione della qualità del termistore può includere l'ispezione dei materiali, la produzione degli elementi, la sinterizzazione, l'incapsulamento, i test elettrici, i test R/T, l'ispezione dimensionale e la verifica finale in base ai requisiti di prodotto applicabili.

Una tipica sequenza di produzione e ispezione è:

Preparazione del materiale → Produzione degli elementi → Sinterizzazione → Incapsulamento → Test elettrici → Test R/T → Ispezione finale

Il sistema di gestione della qualità aziendale è certificato ISO 9001:2015. È possibile fornire la conformità RoHS e REACH per i prodotti e le configurazioni applicabili.

I disegni e i campioni del cliente possono essere utilizzati anche come riferimenti per lo sviluppo quando una configurazione standard non soddisfa i requisiti dell'apparecchiatura target. La verifica del campione può essere completata prima della produzione in volume per confermare le specifiche elettriche e meccaniche richieste.

Domande frequenti

Cosa significa NTC?

NTC sta per coefficiente di temperatura negativo. Un termistore NTC ha una resistenza che diminuisce all'aumentare della temperatura e aumenta al diminuire della temperatura. Questa relazione prevedibile consente di utilizzare il componente per la misurazione, il monitoraggio e la protezione della temperatura.

Cosa indicano i valori R25 e B in un NTC?

R25 è la resistenza nominale misurata a 25°C, mentre il valore B descrive la relazione resistenza-temperatura in un intervallo di temperature specificato. Entrambi vengono utilizzati insieme alla caratteristica R/T applicabile quando si valuta un termistore.

È possibile utilizzare un NTC per il rilevamento del livello di azoto liquido o ossigeno liquido?

Un NTC può essere configurato per il rilevamento del livello di liquidi criogenici quando le sue caratteristiche di resistenza-temperatura, imballaggio, posizione di installazione e interfaccia elettrica sono adatte all'applicazione. La configurazione finale deve essere verificata rispetto alla temperatura operativa, al mezzo e alle condizioni dell'apparecchiatura richieste.

È possibile incorporare un NTC a bassa temperatura negli avvolgimenti del motore?

SÌ. Un termistore può essere progettato per il monitoraggio integrato della temperatura dell'avvolgimento del motore quando le sue dimensioni, l'isolamento, la configurazione dei conduttori, l'intervallo di temperatura e le caratteristiche elettriche sono compatibili con la struttura del motore.
