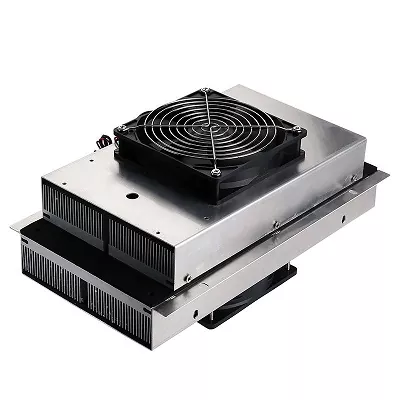

Gruppi di raffreddamento termoelettrici liquido-liquido

I gruppi di raffreddamento termoelettrici liquido-liquido utilizzano l'effetto Peltier del TEC (raffreddatore termoelettrico), scambiando calore con le estremità fredda e calda del TEC attraverso due circuiti liquidi indipendenti, ottenendo un raffreddamento o riscaldamento attivo del mezzo liquido.

Se avete bisogno di tali componenti, non esitate a contattare X-Meritan; ti forniremo servizi di progettazione di soluzioni personalizzate e supporto tecnico.

Componenti principali

1. Chip di raffreddamento termoelettrico (modulo TEC): l'elemento di conversione termoelettrico principale. Quando viene applicata la corrente continua, il calore viene assorbito da un lato e rilasciato dall'altro.

2. Blocco liquido lato freddo: il liquido circolante target scorre attraverso quest'area, trasferendo calore al lato freddo del TEC, raffreddando così il liquido.

3. Blocco liquido lato caldo: l'acqua o il liquido di raffreddamento scorre attraverso quest'area, portando via il calore generato dal lato caldo del TEC, dissipando così il calore del sistema.

4. Mezzo di conduzione termica e struttura di tenuta: garantisce un'efficiente conduzione del calore e previene perdite di liquidi.

Flusso di lavoro: Liquido target → Scorre attraverso il blocco del liquido del lato freddo → Il calore viene assorbito dal TEC → Trasferito al blocco del liquido del lato caldo → L'acqua di raffreddamento porta via il calore.

Perché utilizzare una struttura liquido-liquido?

1. Elevata efficienza di trasferimento del calore e densità di potenza

La conduttività termica dei liquidi è molto superiore a quella dell'aria: la conducibilità termica dell'acqua è più di 20 volte quella dell'aria e la sua capacità termica specifica è 4 volte quella dell'aria.

Elevato coefficiente di convezione del trasferimento di calore: quando il liquido scorre attraverso il raffreddatore di liquido, raggiunge un'efficienza di trasferimento del calore molto elevata, garantendo una bassa resistenza termica su entrambi i lati caldo e freddo del TEC, ottenendo un trasferimento di calore ad alta potenza in un volume ridotto.

2. Controllo della temperatura a livello micro

Trasferimento di calore del fluido uniforme: il mezzo liquido può aderire strettamente ai microcanali all'interno del refrigeratore a liquido, eliminando punti caldi localizzati.

Stabilità della temperatura: con un circuito di pilotaggio PID e un sensore di temperatura ad alta precisione, il sistema liquido-liquido può stabilizzare la temperatura di uscita del liquido circolante entro ±0,01~0,1°C.

3. Ambiente di camera bianca ultra silenzioso e isolato

Isolamento ambientale: il sistema liquido-liquido può condurre il calore attraverso i tubi dell'acqua al sistema di circolazione principale raffreddato ad acqua in una stanza adiacente o all'aperto per lo scarico, ottenendo zero disturbi del flusso d'aria e zero inquinamento secondario da polveri. Senza vibrazioni e silenzioso: i componenti stessi non hanno parti meccaniche in movimento come le ventole, eliminando la possibilità di microvibrazioni meccaniche.

4. Superare i limiti di temperatura elevata

Il sistema Liquid to Liquid può ridurre forzatamente la temperatura della superficie calda TEC collegandosi a una rete di acqua di raffreddamento di fabbrica esterna a temperatura inferiore, mantenendo così un'ampia differenza di temperatura operativa.

Liquido-liquido rispetto al tradizionale TEC raffreddato ad aria

Parametri del prodotto

Scenari applicativi

I gruppi di raffreddamento termoelettrici liquido-liquido sono utilizzati in campi di ricerca industriale, medica e scientifica in cui sono richieste stabilità alle alte temperature ed efficienza nello scambio di calore:

● Settore medico e bioanalitico: controllo preciso della temperatura del liquido negli analizzatori del sangue, strumenti di amplificazione genetica della PCR e apparecchiature per dialisi.

● Apparecchiature laser e semiconduttori: controllo della temperatura dei circuiti locali di raffreddamento a liquido nei laser a semiconduttore ad alta potenza e nelle macchine litografiche.

● Strumenti analitici industriali: sistemi di raffreddamento di reagenti e campioni in cromatografi e spettrometri di massa.

● Nuove energie e laboratori: test di gestione termica delle batterie e circolazione di liquidi a temperatura controllata in processi di reazione chimica di precisione.

Servizi di supporto tecnico X-Meritan

1. Progettazione e valutazione della soluzione

X-Meritan calcolerà accuratamente l'assorbimento di calore, la differenza di temperatura operativa e i vincoli di tensione e corrente in base all'ambiente applicativo del cliente.

Forniamo quindi suggerimenti generali sulla progettazione del sistema di gestione termica, inclusi il raffreddamento ad aria, il raffreddamento a liquido e la conduzione dei tubi di calore.

2. Sviluppo secondario personalizzato

Supportiamo parametri strutturali ed elettrici personalizzati basati su disegni CAD o campioni fisici forniti dal cliente. Offriamo servizi opzionali come diversi materiali di substrato ceramico, strutture irregolari, cavi speciali e sigillatura a prova di umidità.

3. Prototipazione gratuita e verifica dei test

Dopo la conferma della soluzione, prima della produzione in serie, invieremo campioni ad alta precisione e guideremo i clienti nell'ottimizzazione della resistenza termica di contatto con la superficie fredda/calda, nel controllo della pressione di installazione e nella regolazione dei segnali di azionamento PWM.

4. Garanzia di qualità e consegna della produzione di massa

Utilizzando le macchine pick-and-place completamente automatizzate, le macchine per polimerizzazione, le saldatrici a riflusso, i forni a immersione in stagno e le macchine sigillatrici della nostra fabbrica, garantiamo la coerenza dei lotti.

Se i prodotti non soddisfano gli standard a causa di problemi di qualità della produzione, X-Meritan promette di fornire servizi di compensazione e sostituzione completi.

Domande frequenti

D: La portata del liquido influisce sulle prestazioni di raffreddamento del TEC?

R: Sì. La portata del liquido influisce sulla capacità di scambio termico sia sul lato freddo che su quello caldo.

Se la portata è troppo bassa il calore potrebbe non essere smaltito in tempo; se la portata è troppo elevata è necessario considerare contemporaneamente la pressione della pompa e il consumo energetico del sistema.

Pertanto, la portata, la temperatura di ingresso, la temperatura di uscita e il carico termico devono essere valutati nel loro insieme quando si seleziona un modello.

D: Il funzionamento prolungato causerà incrostazioni o intasamenti all'interno dei blocchi del raffreddatore a liquido?

R: L'uso di acqua di rubinetto non trattata può provocare incrostazioni o incrostazioni biologiche all'interno dei microcanali. Si consiglia di utilizzare acqua deionizzata o un fluido di ricircolo con una quantità adeguata di inibitore di corrosione e muffa.

Se si verifica una diminuzione dell'efficienza dello scambio termico, il circuito dell'acqua può essere regolarmente lavato e sottoposto a manutenzione con una soluzione detergente debolmente acida.

D: Quale refrigerante utilizzano i gruppi di raffreddamento termoelettrici liquido-liquido?

R: Si consiglia acqua deionizzata o una soluzione acquosa di glicole etilenico. Note importanti:

1. Evitare di mescolare metalli diversi: la miscelazione di metalli diversi in un circuito di raffreddamento a liquido può causare corrosione elettrochimica.

2. Prevenire perdite di liquidi: la maggior parte dei liquidi refrigeranti sono conduttivi; scollegare sempre l'alimentazione elettrica quando si aggiunge o si scarica il liquido refrigerante.

3. Isolamento dell'estremità fredda: gli scambiatori di calore dell'estremità fredda richiedono un isolamento per ridurre il rischio di condensa.
