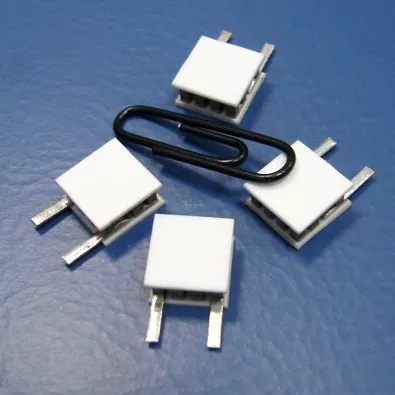

Raffreddatori micro termoelettrici per sensori

I sensori utilizzati nella misurazione ottica, nella diagnostica medica, nel monitoraggio ambientale e negli strumenti di precisione possono essere influenzati dai cambiamenti di temperatura. X-Meritan sviluppa soluzioni compatte di raffreddamento termoelettrico basate sull'effetto Peltier. Quando la corrente continua passa attraverso coppie di semiconduttori di tipo N e di tipo P, il calore viene assorbito da un lato e rilasciato dall'altro. Regolando la corrente, il sistema può regolare attivamente la temperatura del sensore senza compressori o circuiti frigoriferi.

I raffreddatori microtermoelettrici per sensori sono adatti per gruppi di sensori compatti utilizzati in sistemi di rilevamento ottico, strumenti medici, spettrometri, apparecchiature astronomiche e dispositivi di misurazione di precisione.

Aree di applicazione

I raffreddatori microtermoelettrici per sensori possono essere utilizzati in rilevatori ottici e apparecchiature di comunicazione, sistemi di osservazione astronomica, strumenti per test medici, dispositivi di monitoraggio ambientale, spettrometri e strumenti analitici, apparecchiature di laboratorio e sistemi di misurazione di precisione.

Queste applicazioni spesso richiedono dimensioni compatte, raffreddamento localizzato e temperatura del sensore stabile.

Requisiti di manutenzione

Nel nostro utilizzo la manutenzione ordinaria è semplice, ma il gruppo di raffreddamento necessita comunque di controlli regolari. Manteniamo il dissipatore di calore del lato caldo pulito e senza ostruzioni in modo che il calore possa essere scaricato correttamente. Ispezioniamo anche i terminali del cablaggio per allentamenti, ossidazione o maggiore resistenza di contatto.

L'interfaccia termica dovrebbe rimanere pulita e uniformemente a contatto. Se il cuscinetto termico o il grasso invecchiano, si contaminano o perdono la pressione di contatto, le prestazioni di raffreddamento diminuiranno. È inoltre necessario controllare il flusso d'aria, le condizioni della ventola, lo spazio dell'armadio e la temperatura ambiente per verificare che la dissipazione del calore sia stabile a lungo termine.

Considerazioni sulla selezione

Quando si seleziona un modulo termoelettrico, confermiamo innanzitutto il carico termico del sensore, la temperatura target, la temperatura ambiente, lo spazio di installazione, il budget energetico e i requisiti di stabilità della temperatura.

La tensione e la corrente del modulo devono corrispondere al controller e all'alimentatore. Per le apparecchiature portatili o alimentate a batteria, prestiamo particolare attenzione al consumo energetico e al tempo di funzionamento.

Esaminiamo inoltre le dimensioni del modulo, l'interfaccia termica, il design del dissipatore di calore, il metodo del flusso d'aria, la durata operativa e l'ambiente di lavoro. Sulla base di questi dettagli, X-Meritan può aiutare a scegliere una configurazione adatta per il gruppo sensore.

Perché lavorare con X-Meritan

1. Propria base di produzione

Gestiamo la nostra base di produzione e ci concentriamo su materiali termoelettrici, chip e moduli di raffreddamento. Dalla selezione dei materiali alla lavorazione dei semiconduttori e all'assemblaggio dei moduli, controlliamo le fasi chiave della produzione per mantenere stabili la qualità e la coerenza dei lotti.

2. Applicazioni di mercato comprovate

I microraffreddatori termoelettrici per sensori vengono utilizzati nelle comunicazioni ottiche, nei radar automobilistici, nei laboratori universitari e in altri campi di raffreddamento di precisione. Attualmente i prodotti X-Meritan rappresentano circa il 55% del mercato europeo e circa il 30% dei mercati nordamericani e del sud-est asiatico messi insieme.

3. Supporto per progetti OEM

Per i clienti OEM e industriali, il nostro team aiuta a confermare i requisiti di carico termico, temperatura target, tensione, corrente, limiti di dimensione e stabilità della temperatura prima della selezione.

Domande frequenti

Cosa bisogna considerare prima di acquistare un frigorifero termoelettrico?

I parametri chiave includono il carico termico del sensore, la temperatura target, la temperatura ambiente, lo spazio di installazione, la stabilità della temperatura, l'alimentazione e la dissipazione del calore sul lato caldo.

Come si confronta il raffreddamento termoelettrico con il raffreddamento passivo?

Il raffreddamento passivo è più semplice e non richiede energia elettrica, ma non può raffreddare attivamente al di sotto della temperatura ambiente. Il raffreddamento termoelettrico richiede alimentazione e un dissipatore di calore adeguato, ma fornisce un controllo attivo della temperatura.

Come si confronta il raffreddamento termoelettrico con la refrigerazione a compressore?

I sistemi di compressione forniscono una maggiore capacità di raffreddamento ma richiedono più spazio e componenti meccanici. I moduli termoelettrici sono più compatti, producono meno vibrazioni meccaniche e sono più facili da controllare elettronicamente, rendendoli adatti a carichi di raffreddamento localizzati e moderati.

Il modulo può funzionare con un termoregolatore?

SÌ. Il modulo può essere integrato con un sensore di temperatura e un controller elettronico per la regolazione della temperatura a circuito chiuso.

Come si può migliorare l’efficienza del raffreddamento?

Utilizzare un dissipatore di calore sul lato caldo di dimensioni adeguate, ridurre al minimo la resistenza dell'interfaccia termica e abbinare la corrente operativa del modulo e la configurazione dei semiconduttori al carico termico effettivo.

La manutenzione è complicata?

No. L'elemento termoelettrico non ha parti meccaniche in movimento. Si consiglia comunque di ispezionare regolarmente i collegamenti elettrici, le interfacce termiche, il flusso d'aria e la dissipazione del calore sul lato caldo.

Dove vengono comunemente utilizzati questi moduli di raffreddamento?

Sono comunemente utilizzati in sensori ottici, rilevatori astronomici, strumenti per test medici, apparecchiature per il monitoraggio ambientale, strumenti analitici, dispositivi di laboratorio e sistemi di misurazione di precisione.

X-Meritan può supportare requisiti di raffreddamento del sensore personalizzati?

SÌ. Per i dispositivi di raffreddamento micro-termoelettrici OEM per sensori, i clienti devono fornire le dimensioni, le prestazioni termiche, le condizioni elettriche e l'ambiente di installazione richiesti. X-Meritan può aiutare a determinare una configurazione termoelettrica adeguata.
