Progettato per risolvere i problemi di degrado interfacciale e diffusione della saldatura durante l'assemblaggio del raffreddatore termoelettrico (TEC), X-MeritanFette con barriere di diffusionefornire un componente altamente stabile e pronto per l'assemblaggio per una gestione termica avanzata. Introducendo una precisa barriera a base di nichel tra il substrato Bi₂Te₃-Sb₂Te₃ e la superficie saldabile, queste fette mitigano efficacemente la migrazione degli elementi, stabilizzando la resistenza elettrica e la resistenza meccanica attraverso cicli termici ripetuti.
Questa pagina copre la struttura di lavoro, le specifiche tecniche, le opzioni di placcatura, la guida alla selezione e l'ambito di personalizzazione per le sezioni di barriera di diffusione utilizzate nella produzione TEC. Se stai confrontando i fornitori,contattare il nostro team di ingegneriper confermare la struttura e le dimensioni della barriera per il processo di assemblaggio.
Le fette con barriere di diffusione sono fette di materiale termoelettrico prelavorate con una struttura di metallizzazione protettiva progettata per controllare l'interazione tra il substrato termoelettrico e la saldatura utilizzata durante l'assemblaggio TEC.
Il materiale di base è un lingotto termoelettrico Bi₂Te₃-Sb₂Te₃ estruso. Dopo una lavorazione di precisione, tra il materiale termoelettrico e lo strato saldabile esterno viene applicata una barriera di diffusione a base di nichel. Ciò crea un'interfaccia controllata che aiuta a limitare la migrazione elementare indesiderata e le reazioni interfacciali durante la saldatura e il successivo ciclo termico.
La barriera è particolarmente importante perché il materiale termoelettrico e la saldatura hanno proprietà chimiche e fisiche diverse. Durante ripetuti riscaldamenti e raffreddamenti, l'interazione incontrollata sull'interfaccia può contribuire a cambiamenti nella resistenza elettrica, al degrado meccanico o al deterioramento del giunto di saldatura.
Queste fette appartengono al più ampiomateriali termoelettricifamiglia di prodotti e vengono generalmente utilizzati insieme arefrigeratori termoelettrici, gruppi di raffreddamento termoelettriciEtermoregolatoriin sistemi completi di gestione termica.
La struttura di metallizzazione del nucleo utilizza una barriera di diffusione a base di nichel tra il substrato Bi₂Te₃-Sb₂Te₃ e lo strato esterno saldabile.
Questo strato intermedio aiuta a controllare il movimento dei componenti di saldatura verso il materiale termoelettrico e fornisce un'interfaccia più stabile per l'assemblaggio TEC. È possibile selezionare una configurazione multistrato in base al processo di saldatura e all'ambiente operativo previsti.
Invece di fare affidamento su un unico rivestimento superficiale, X-Meritan può fornire strutture di metallizzazione multistrato in cui diversi strati svolgono funzioni diverse.
Lo strato barriera interno si concentra sulla separazione del materiale e sul controllo della diffusione, mentre lo strato saldabile esterno viene selezionato in base al processo di giunzione.

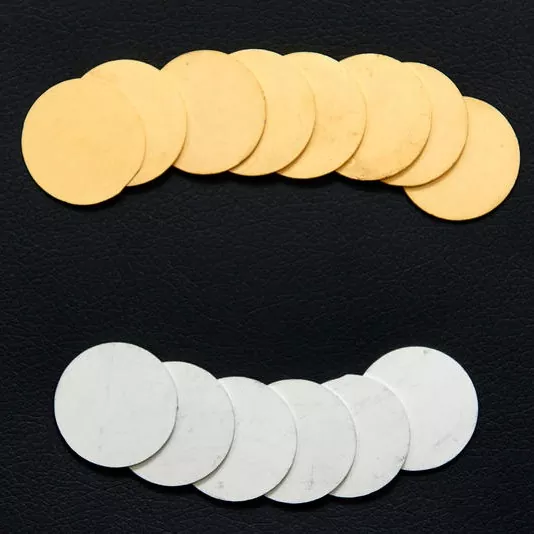

La stagnatura chimica è disponibile a circa 7 ± 2 μm.
La superficie dello stagno fornisce una buona affinità di saldatura per i processi di saldatura convenzionali e può essere utilizzata sia con sistemi di saldatura con che senza piombo, a seconda del processo di assemblaggio del cliente.
Questa configurazione è generalmente appropriata quando il requisito primario è una superficie saldabile pratica per la produzione TEC standard.
Per le applicazioni che richiedono una finitura dorata sottile, X-Meritan offre la doratura chimica con uno spessore Au inferiore a 0,2 μm.
L'oro fornisce una superficie con buona resistenza all'ossidazione e può essere preso in considerazione per applicazioni che utilizzano saldature AuSn o dove sono richieste caratteristiche superficiali controllate.
La tecnologia brevettata "H" di X-Meritan incorpora uno strato di alluminio di circa 150 μm nella struttura barriera multistrato.
La configurazione è destinata ad applicazioni esposte a variazioni di temperatura impegnative. Incorporando un ulteriore strato di alluminio nella struttura di metallizzazione, il design affronta le sollecitazioni associate alle ripetute dilatazioni e contrazioni termiche.
Questa opzione può essere valutata per applicazioni aerospaziali, industriali pesanti e altre applicazioni TEC in cui il ciclo termico rappresenta una considerazione progettuale significativa.
Il materiale termoelettrico può essere macinato e tranciato secondo i disegni del cliente. La precisione di taglio specificata è di circa ±15 μm, mentre lo spessore minimo della fetta è di 0,3 mm.
Le sezioni prelavorate possono ridurre la quantità di preparazione del materiale richiesta dai produttori TEC e fornire dimensioni più vicine ai requisiti delle successive operazioni di assemblaggio.
| Parametro | Specifica |
|---|---|
| Materiale di base | Lingotti Bi₂Te₃-Sb₂Te₃ estrusi |
| Spessore minimo della fetta | ≥ 0,3 mm |
| Spessore | Personalizzabile secondo disegno cliente |
| Precisione di taglio | ±15μm |
| Barriera di diffusione | Struttura multistrato a base Nickel |
| Stagnatura chimica | 7±2μm |
| Placcatura in oro per elettrolisi | < 0,2 μmAu |
| Tecnologia "H". | Strato barriera in alluminio di circa 150 μm |
| Rettifica e taglio | Disponibile secondo disegno |
| Configurazione della metallizzazione | Personalizzabile in base all'applicazione |
| Applicazione | Raffreddamento termoelettrico e produzione TEC |
Tolleranze dimensionali, struttura di metallizzazione e specifiche di placcatura devono essere confermate in base al processo di progettazione e assemblaggio TEC finale. Invia il tuo disegno ai nostri tecnici commercialiper una verifica di fattibilità.
Il substrato standard è un materiale termoelettrico Bi₂Te₃-Sb₂Te₃ estruso. Inizia confermando la composizione termoelettrica richiesta, le dimensioni del materiale, lo spessore della sezione e le condizioni operative TEC previste.
Per l'assemblaggio TEC convenzionale, una barriera di diffusione a base di nichel può fornire la separazione tra il substrato termoelettrico e la superficie saldabile.
Se l'applicazione prevede cicli di temperatura significativi, è possibile valutare una configurazione multistrato più complessa. La struttura richiesta dovrebbe essere determinata in base al profilo termico effettivo e alla costruzione del modulo.
Lo stagno chimico è generalmente adatto quando si utilizza la saldatura convenzionale, è richiesta una saldatura senza piombo, si preferisce una superficie saldabile relativamente più spessa o quando il costo di produzione è una considerazione importante.
L'oro per elettrolisi può essere preso in considerazione quando è richiesta la saldatura AuSn, è necessario controllare l'ossidazione superficiale, si preferisce una finitura dorata sottile o l'applicazione richiede caratteristiche superficiali o elettriche specifiche.
Quando si seleziona la configurazione di metallizzazione è necessario considerare il numero e la gravità dei cicli di temperatura. Le applicazioni con frequenti transizioni tra condizioni calde e fredde possono richiedere ulteriori considerazioni sulla dilatazione termica, sullo stress dell'interfaccia e sull'integrità dello strato barriera.
Per queste applicazioni, la tecnologia brevettata "H" di X-Meritan può essere valutata come configurazione alternativa.
Fornire lo spessore, la lunghezza, la larghezza, la tolleranza e i requisiti di superficie richiesti della fetta nel disegno tecnico. La precisione di taglio specificata di circa ±15 μm può supportare i clienti che richiedono dimensioni controllate per l'assemblaggio TEC a valle e la movimentazione automatizzata.
X-Meritan si concentra sul raffreddamento dei semiconduttori e sulla tecnologia termoelettrica, con capacità che coprono lo sviluppo di materiali termoelettrici, la personalizzazione dei componenti, la progettazione di soluzioni di dissipazione del calore e il supporto nella selezione dei processi.
Diversi progetti TEC possono richiedere diverse dimensioni delle fette, spessori, finiture superficiali e strutture di metallizzazione. X-Meritan è in grado di lavorare il materiale secondo i disegni e le specifiche tecniche del cliente.
Il materiale fornito è destinato ai clienti coinvolti nello sviluppo e nella produzione di moduli termoelettrici. La rettifica, il taglio e la metallizzazione di precisione possono aiutare a ridurre il numero di fasi di preparazione necessarie prima dell'assemblaggio.
Le soluzioni termoelettriche di X-Meritan servono applicazioni tra cui comunicazioni in fibra ottica, apparecchiature industriali e mediche, elettronica automobilistica, elettronica di consumo e istituti di ricerca. L'azienda fornisce supporto tecnico per applicazioni che richiedono un raffreddamento controllato dei semiconduttori e una gestione precisa della temperatura, compreso lo sviluppo di componenti personalizzati. Puoi rivedere il nostro background supagina del profilo aziendaleo esplorare l'interogamma di prodotti.
Le sezioni della barriera di diffusione sono un elemento di un sistema termoelettrico completo. A seconda del progetto, potrebbero essere rilevanti anche le seguenti linee di prodotti:
Il materiale per lingotti di base Bi₂Te₃-Sb₂Te₃ utilizzato per produrre fette di barriera alla diffusione, disponibile in composizioni standard e personalizzate.
Moduli di raffreddamento Peltier a stato solido per un controllo preciso della temperatura in apparecchiature optoelettroniche, mediche e industriali.
Gruppi TEC integrati che combinano il modulo di raffreddamento, il dissipatore di calore e l'interfaccia termica per un'integrazione del sistema più rapida.
Controller a circuito chiuso abbinati a raffreddatori standard e micro TE per una regolazione della temperatura stabile e ad alta precisione.
Sono utilizzati come componenti di materiale termoelettrico metallizzato nella produzione TEC. La barriera di diffusione aiuta a controllare l'interazione e la migrazione degli elementi tra il substrato termoelettrico Bi₂Te₃-Sb₂Te₃ e il sistema di saldatura durante l'assemblaggio e il ciclo termico.
Durante la saldatura e il riscaldamento e il raffreddamento ripetuti, i componenti della saldatura possono interagire con il materiale termoelettrico. Una barriera a base di nichel fornisce un'interfaccia intermedia che aiuta a limitare la diffusione indesiderata e le reazioni interfacciali, supportando prestazioni elettriche e meccaniche più stabili.
Il nichel fornisce un'interfaccia metallica relativamente stabile tra il substrato termoelettrico e la superficie saldabile. In una struttura di metallizzazione multistrato, funziona come barriera intermedia consentendo allo stesso tempo di ottimizzare lo strato esterno per la saldatura.
Lo stagno chimico ha uno spessore di circa 7 ± 2 μm ed è destinato principalmente alle applicazioni di saldatura convenzionali. L'oro chimico ha meno di 0,2 μm Au e può essere selezionato per applicazioni che richiedono superfici resistenti all'ossidazione o saldatura AuSn.
La scelta corretta dipende dal materiale di saldatura del cliente, dalla temperatura di giunzione, dal processo di assemblaggio e dai requisiti applicativi.
La tecnologia brevettata "H" è destinata alle condizioni di ciclo termico impegnative. Incorpora uno strato di alluminio di circa 150 μm nella struttura barriera multistrato e può essere valutato per applicazioni quali sistemi TEC aerospaziali e industriali pesanti.
La configurazione effettiva deve essere determinata in base all'intervallo di temperatura operativa, al profilo del ciclo termico e alla struttura del modulo.
Lo spessore minimo specificato è 0,3 mm. Lo spessore effettivo può essere personalizzato in base al disegno tecnico e alle esigenze applicative del cliente.
SÌ. X-Meritan può fornire dimensioni e lavorazioni personalizzate secondo i disegni del cliente. La precisione di taglio specificata è di circa ±15 μm.
SÌ. X-Meritan è in grado di fornire materiale termoelettrico sottoposto a macinazione, taglio di precisione, lavorazione con barriera di diffusione e al necessario trattamento superficiale saldabile. Ciò può aiutare i produttori di TEC a ridurre la preparazione aggiuntiva del materiale prima dell'assemblaggio.
Invia il tuo disegno, lo spessore della fetta, la preferenza di placcatura e il volume annuo stimato. I nostri ingegneri confermeranno la struttura della barriera, proporranno la configurazione di metallizzazione più adatta e risponderanno con i prezzi diretti in fabbrica.
