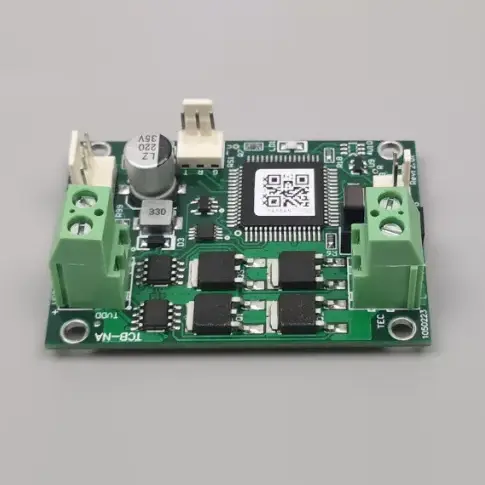

Il controller di temperatura X-Meritan TCB-NA per raffreddatori standard è un modulo di controllo della temperatura per raffreddatori termoelettrici standard (TEC), che supporta sia il raffreddamento che il riscaldamento. Fornisce una precisione di controllo della temperatura di ±0,1°C, corrente TEC 0–10A e un intervallo di controllo da -20°C a +100°C.
Con un'interfaccia seriale ASCII standard, rilevamento della temperatura NTC 10K e una struttura compatta da 60 × 42 × 26,5 mm, TCB-NA è progettato per una semplice integrazione nei sistemi di gestione termica industriali e commerciali.
|
Parametro |
Specifica |
|
Tensione di alimentazione della scheda |
4,5–27 V |
|
Tensione TECNICA |
5–27 V, ≥ tensione di alimentazione |
|
Corrente TECNICA |
0–10 A |
|
Sensore di temperatura |
10K NTC |
|
Valore B predefinito |
3950 |
|
Precisione del controllo della temperatura |
±0,1°C |
|
Imposta la precisione della temperatura |
±0,1°C |
|
Intervallo di misurazione |
Da -30°C a +147°C |
|
Gamma di controllo |
Da -20°C a +100°C |
|
Temperatura impostata predefinita |
25°C |
|
Comunicazione |
Interfaccia seriale ASCII |
|
Dimensioni |
60×42×26,5 mm |
Il valore NTC B può essere personalizzato. Un valore B diverso influisce sulla misurazione della temperatura assoluta ma non modifica la precisione del controllo di base.
Il controller misura la temperatura attraverso il sensore NTC e regola la direzione del TEC in base al setpoint. Ciò consente allo stesso modulo di fornire sia il riscaldamento che il raffreddamento senza hardware di controllo separato.
Il metodo di controllo ON/OFF è progettato per il mantenimento stabile della temperatura nelle applicazioni TEC standard, inclusi diodi laser e apparecchiature di laboratorio.
Le impostazioni della temperatura e il monitoraggio in tempo reale possono essere gestiti tramite un protocollo seriale ASCII. Durante l'installazione e il test è possibile utilizzare strumenti seriali comuni come Windows HyperTerminal.
I segnali dedicati di allarme e "pronto" forniscono un feedback sullo stato operativo, mentre l'ingresso di arresto TEC consente al sistema host di disabilitare il funzionamento TEC quando necessario.
L'adattamento della tensione è fondamentale perché il controller di temperatura TCB-NA per raffreddatori standard non fornisce limitazione interna della tensione di uscita. La tensione di alimentazione non deve superare la tensione nominale del TEC collegato.
Ad esempio, quando si utilizza un TEC da 12 V, l'alimentazione del sistema deve essere selezionata di conseguenza.
L'operazione di commutazione del controller potrebbe aumentare l'ondulazione sull'alimentatore switching collegato. Se il sistema contiene altre schede sensibili al rumore elettrico o alle EMI, potrebbe essere preferibile un'alimentazione separata per il controller.
L'NTC 10K collegato supporta un intervallo di misurazione specificato da -30°C a +147°C, mentre il controllo attivo della temperatura è specificato da -20°C a +100°C.
La precisione del controllo della temperatura specificata e la precisione della temperatura impostata sono entrambe ±0,1°C. Le prestazioni effettive del sistema possono essere influenzate anche dalla tolleranza NTC, dal posizionamento del sensore, dal contatto termico, dalle caratteristiche TEC, dalla dissipazione del calore e dalle condizioni ambientali.
Per le applicazioni che richiedono una rigorosa stabilità della temperatura, i test devono essere eseguiti con la TEC finale, il sensore, il carico e la struttura meccanica.
Il controller può mantenere un ambiente termico stabile per i sistemi a diodi laser in cui la temperatura influisce direttamente sulle prestazioni operative.
È adatto per strumenti da laboratorio che richiedono riscaldamento e raffreddamento termoelettrico standard con regolazione stabile della temperatura.
Le apparecchiature industriali possono utilizzare il modulo per il controllo TEC per scopi generici in cui l'installazione compatta, la comunicazione seriale e l'efficienza dei costi sono importanti.
L'architettura orientata ai costi rende il controller adatto alla produzione di elettrodomestici intelligenti e ad altre applicazioni di volume che richiedono un controllo della temperatura standard.
TCB-NA è adatto quando il progetto dà priorità al controllo standard della temperatura e all'efficienza dei costi. Per le applicazioni che richiedono una gestione energetica più avanzata o funzioni di controllo della temperatura di livello superiore, la serie TCB-NE potrebbe essere più appropriata.
La selezione dovrebbe basarsi sulla tensione TEC, sulla corrente, sulla temperatura target, sui requisiti di controllo, sull'efficienza e sull'architettura del sistema.
Prima di ordinare, gli acquirenti devono confermare la tensione nominale TEC, la corrente massima, la tensione di alimentazione, la temperatura target, la precisione richiesta, le specifiche NTC, i requisiti di comunicazione e l'ambiente operativo.
X-Meritan gestisce un proprio stabilimento in Cina, che si occupa dell'assemblaggio di PCB e della calibrazione finale. Il suo team di ingegneri può fornire supporto tecnico per l'adattamento della tensione TEC, la gestione del ripple di potenza e i requisiti di configurazione. L'inventario dei componenti standard e la logistica estera supportano gli OEM e l'approvvigionamento di volumi.
L'alimentatore deve essere compatibile con la classificazione TEC. Il superamento della tensione TEC può causare un sovraccarico dei componenti poiché il controller della temperatura TCB-NA per raffreddatori standard non ha limiti di tensione di uscita interni.
La specifica di corrente 0–10 A deve essere valutata insieme al TEC, al cablaggio, ai connettori e all'alimentazione. Anche il sistema termoelettrico completo richiede un'adeguata dissipazione del calore.
Quando si collegano altri componenti elettronici sensibili allo stesso alimentatore a commutazione, controllare le prestazioni di ondulazione ed EMI prima dell'integrazione finale del sistema.
Il controller supporta tensioni TEC da 5 V a 27 V. La tensione TEC deve essere uguale o superiore alla tensione di alimentazione della scheda. Poiché il TCB-NA non ha limiti interni sulla tensione di uscita, l'alimentazione non deve superare la tensione nominale del TEC.
Il controller di temperatura TCB-NA per raffreddatori standard supporta un intervallo di corrente TEC compreso tra 0 e 10 A. La corrente operativa effettiva deve essere selezionata in base alla classificazione TEC, al carico termico, al cablaggio, ai connettori e alla capacità dell'alimentatore.
SÌ. L'architettura di controllo bidirezionale consente al TEC di funzionare sia in modalità di riscaldamento che di raffreddamento, consentendo di mantenere una temperatura target in condizioni ambientali mutevoli.
La configurazione standard utilizza un NTC da 10K con un valore B predefinito di 3950. Il valore B può essere personalizzato in base ai requisiti dell'applicazione. L'intervallo di misurazione specificato è compreso tra -30°C e +147°C, con un intervallo di controllo compreso tra -20°C e +100°C.
Il controller utilizza un'interfaccia seriale ASCII standard per l'impostazione della temperatura e il monitoraggio in tempo reale. Fornisce inoltre segnali di allarme e di stato "pronto" e un ingresso di arresto TEC per l'integrazione con il sistema di controllo host.
