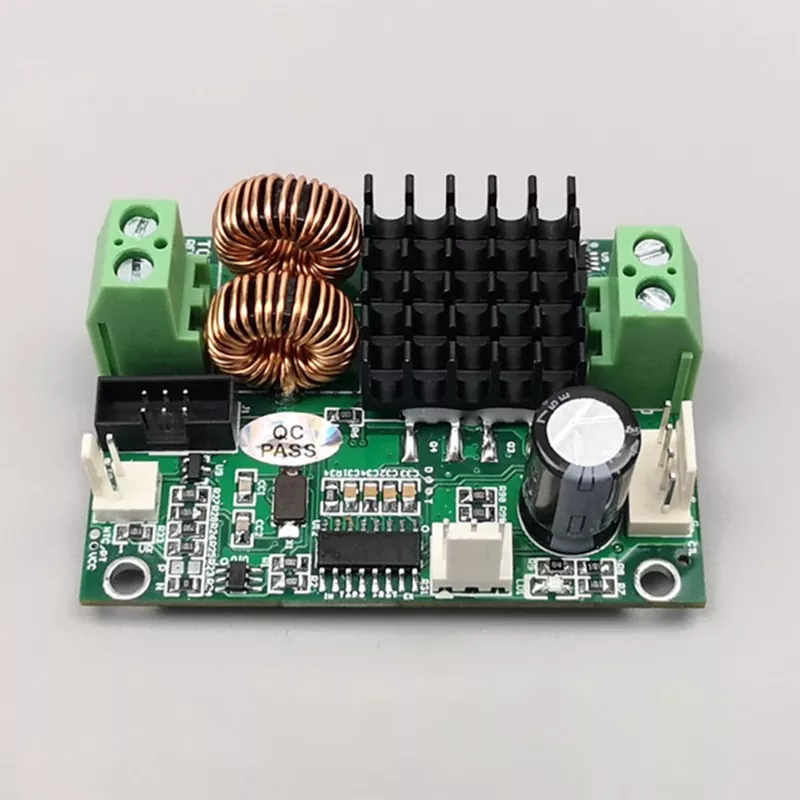

TCB-NC è una scheda di controllo della temperatura a semiconduttore dedicata progettata per scenari di controllo industriale ad alta densità e apparecchiature di precisione in miniatura. Il termoregolatore TCB-NC con design compatto e alta precisione utilizza un design del circuito altamente integrato che combina calcolo PID, guida ad alta potenza, acquisizione dei dati del sensore NTC e feedback del segnale in un'unica unità, consentendo un'integrazione semplificata del sistema.
Il TCB-NC utilizza un meccanismo di controllo del feedback PID a circuito chiuso ottimizzato, studiato appositamente per applicazioni di riscaldamento e raffreddamento basate su semiconduttori.
Utilizza un sensore di temperatura NTC integrato per acquisire dati di temperatura in tempo reale dal dispositivo e dall'ambiente, confrontando rapidamente queste letture con i parametri impostati per calcolare con precisione le deviazioni di temperatura.
Sfruttando un algoritmo PID (Proporzionale-Integrale-Derivativo) a tre stadi, regola dinamicamente i parametri di uscita e modula continuamente la corrente fornita alla piastra di raffreddamento termoelettrica, sostituendo i tradizionali e semplici metodi di controllo on/off.
Ciò previene efficacemente lo shock termico causato da rapide fluttuazioni di temperatura; anche quando la temperatura di carico varia dinamicamente, il controller si blocca rapidamente sulla temperatura target, garantendo un controllo della temperatura stabile e continuo con fluttuazioni minime.
|
Tensione di alimentazione della scheda |
4,5 V - 27 V |
|
Raccomandazione |
Si consiglia un alimentatore switching standard da 5 V-24 V. La tensione nominale del TEC dovrebbe essere uguale o leggermente superiore alla tensione di alimentazione. Se la tensione nominale del TEC è inferiore, è accettabile; è sufficiente impostare il rapporto di uscita massimo. |
|
Corrente di alimentazione della scheda |
Determinato dalla potenza operativa massima del TEC. |
|
Tensione TECNICA |
2V - 24V (a seconda della tensione di alimentazione) |
|
Corrente TECNICA |
10 A a 24 V; 12A a 12V |
|
Sensore di temperatura |
10K NTC |
|
Precisione della temperatura |
±0,01°C |
|
Intervallo di temperatura NTC |
Da -60°C a +170°C |
|
Intervallo di temperatura PT100/PT1000 |
Da -60°C a +212°C |
|
Temperatura operativa |
Da -40°C a +45°C |
|
Temperatura di conservazione |
Da -40°C a +60°C |
|
Umidità operativa |
0% - 95% di umidità relativa |
|
Impostazione predefinita di fabbrica |
25°C |
|
Dimensioni |
60 mm x 42 mm |
|
Altezza |
23 mm totali (18,5 mm sopra la scheda, 3 mm sotto la scheda per i perni, spessore della scheda 1,5 mm) |
Caratterizzato da un design miniaturizzato e integrato, il termoregolatore TCB-NC con design compatto e alta precisione elimina le strutture ingombranti presenti nelle tradizionali apparecchiature di controllo della temperatura. Il suo formato compatto e leggero consente l'integrazione perfetta in armadi industriali ad alta densità e dispositivi di precisione miniaturizzati.
Rispetto ai sistemi tradizionali, consente un notevole risparmio di spazio di installazione, allineandosi alle attuali tendenze verso la miniaturizzazione e l'integrazione delle apparecchiature industriali.
Il TCB-NC viene sottoposto a test completi di compatibilità elettromagnetica (EMC) prima di lasciare la fabbrica, dimostrando un'eccellente resistenza alle interferenze elettromagnetiche.
Anche in ambienti industriali complessi caratterizzati da alta tensione, interazione tra più dispositivi e forte rumore elettromagnetico, mantiene un'accurata acquisizione dei dati di temperatura e un funzionamento stabile del sistema, esente da interruzioni del segnale o guasti di controllo.
Dispone di un display visivo ad alta definizione e di un menu di navigazione intuitivo, che semplifica l'impostazione dei parametri e il cambio della modalità di controllo della temperatura.
Non è richiesta alcuna competenza tecnica specializzata; gli operatori standard possono completare rapidamente la messa in servizio dell'apparecchiatura e la calibrazione dei parametri, rendendola adatta sia per la configurazione delle apparecchiature di produzione di massa che per la manutenzione quotidiana.
Ottimizzato appositamente per applicazioni impegnative come la produzione di semiconduttori, test di precisione e analisi di laboratorio; offre una tolleranza minima alla temperatura e mantiene temperature precise e stabili a lungo termine.
Risolve efficacemente problemi come errori di test e deviazioni di processo causate da fluttuazioni di temperatura nelle apparecchiature di precisione, garantendo rese di prodotto elevate e dati sperimentali accurati.
Combina un fattore di forma compatto con un modulo di azionamento ad alta potenza, in grado di pilotare stabilmente vari dispositivi di raffreddamento termoelettrici (TEC) standard con elevata efficienza di conversione termoelettrica.
Bilancia la necessità di un'installazione compatta con le esigenze delle operazioni di controllo della temperatura ad alta intensità, offrendo prestazioni di gran lunga superiori alle schede di controllo della temperatura standard della stessa dimensione.
I tradizionali sistemi di controllo della temperatura industriale richiedono moduli di azionamento esterni e apparecchiature di acquisizione del segnale, con il risultato di architetture complesse e cablaggi ingombranti.
Il termoregolatore TCB-NC presenta un design integrato tutto in uno con sistemi di azionamento e feedback integrati; Il termoregolatore TCB-NC con design compatto e alta precisione esegue un controllo preciso della temperatura in modo indipendente come unità autonoma, semplificando notevolmente l'architettura del sistema.
Il tradizionale controllo on/off della temperatura presenta problemi come il superamento della temperatura, frequenti cicli di avvio-arresto e shock termico significativo, che possono danneggiare i componenti principali di precisione durante il funzionamento a lungo termine.
Questo prodotto utilizza la regolazione dinamica dell'uscita PID continua per garantire transizioni di temperatura fluide e fluttuazioni minime, proteggendo efficacemente i componenti principali ed estendendo la durata complessiva dell'apparecchiatura.
Il supporto nativo per i termistori NTC garantisce la compatibilità con le configurazioni dei sensori della maggior parte delle apparecchiature di controllo della temperatura di precisione e consente un adattamento flessibile sia alle applicazioni di raffreddamento che di riscaldamento.
Che si tratti di attività di laboratorio statiche a temperatura costante o di condizioni di carico industriale dinamico, mantiene un funzionamento stabile e di alta precisione, offrendo una versatilità di gran lunga maggiore rispetto ai tradizionali dispositivi specializzati di controllo della temperatura.
Fornisce una gestione termica precisa e costante della temperatura per armadi elettrici integrati ad alta densità. Il termoregolatore TCB-NC con design compatto e alta precisione previene l'invecchiamento dei componenti elettrici e i guasti operativi causati da temperature interne elevate, garantendo il funzionamento continuo e stabile delle linee di produzione automatizzate.
Adatto per il controllo a temperatura costante di vari strumenti analitici, apparecchiature di prova e campioni sperimentali. Con vantaggi quali funzionamento privo di vibrazioni, alta precisione e bassa interferenza, elimina l'impatto delle fluttuazioni di temperatura sui dati sperimentali, garantendo risultati di test accurati e riproducibili.
Utilizzato per la regolazione della temperatura nella microlavorazione dei semiconduttori, nell'incisione di precisione e nelle apparecchiature di micro/nanoispezione. Soddisfa i rigorosi standard di controllo della temperatura dei processi di produzione dei semiconduttori, contribuendo a migliorare i tassi di rendimento nelle lavorazioni meccaniche di precisione.
Compatibile con le nuove apparecchiature per test energetici, componenti di gestione termica per sistemi di accumulo dell'energia e moduli di controllo della microtemperatura. Stabilizza le temperature operative e si adatta alle complesse condizioni di lavoro ad alta e bassa temperatura delle nuove apparecchiature energetiche.
I vantaggi principali risiedono in tre aree:
Innanzitutto, presenta un ingombro ridotto e una maggiore integrazione, che lo rendono ideale per il retrofit di apparecchiature miniaturizzate;
In secondo luogo, offre una maggiore precisione nel controllo della temperatura e una più ampia compatibilità dei sensori, adattandosi ai processi di produzione di precisione;
In terzo luogo, elimina la necessità di hardware ausiliario esterno, semplificando la struttura complessiva del sistema e riducendo efficacemente l'integrazione delle apparecchiature, il cablaggio e i costi di manutenzione a lungo termine.
Raccomandiamo il metodo di calibrazione iterativo standard del settore: innanzitutto, impostare i parametri integrale (I) e derivativa (D) su zero e aumentare gradualmente il guadagno proporzionale (Kp) fino a quando non si verifica una leggera oscillazione della temperatura; successivamente, regolare il tempo integrale (Ti) per eliminare l'errore di temperatura a regime; infine, ottimizzare il tempo derivativo (Td) per migliorare la velocità di risposta della temperatura e sopprimere le fluttuazioni. Per i parametri di precisione specifici dell'apparecchiatura, contatta il nostro team tecnico per una guida individuale.
Questo prodotto è stato sviluppato specificatamente per microapparecchiature a semiconduttore e dispositivi di test di precisione. È stato sottoposto a test di compatibilità elettromagnetica (EMC) e stabilità di livello industriale. Caratterizzato da elevata efficienza in termini di spazio, uscita stabile della temperatura e errore minimo nei dati, rappresenta la soluzione ideale per il controllo della microtemperatura su linee di produzione di semiconduttori e per apparecchiature di laboratorio di precisione.
Supporta nativamente il passaggio automatico tra riscaldamento e raffreddamento, mantenendo una temperatura costante in base alle condizioni operative. Supporta inoltre la programmazione personalizzata, consentendo la configurazione per modalità di solo riscaldamento o solo raffreddamento, per soddisfare i requisiti specifici di controllo della temperatura di diverse apparecchiature, offrendo un'elevata flessibilità di personalizzazione.
In qualità di produttore originale, forniamo integrazione tecnica dedicata, guida all'ottimizzazione dei parametri e supporto di integrazione a livello di sistema per ordini all'ingrosso. Tutti i prodotti sono sottoposti a un controllo di qualità standardizzato e a un'ispezione completa prima della spedizione. Offriamo inoltre supporto tecnico post-vendita a lungo termine per soddisfare le esigenze della produzione di massa aziendale e dell'iterazione dei progetti.
