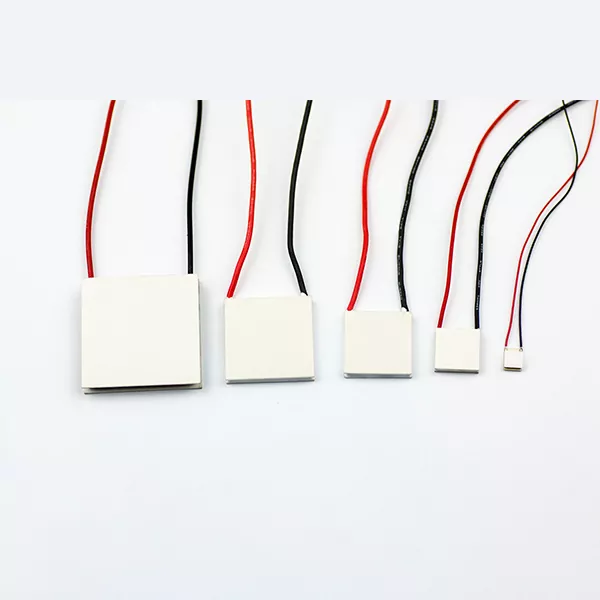

Raffreddatori TE generali con connessione seriale o parallela per applicazioni speciali

Per applicazioni nelle comunicazioni in fibra ottica, apparecchiature mediche, elettronica automobilistica, strumenti di laboratorio e altri sistemi di precisione, la scelta della configurazione TEC può influire direttamente sulle prestazioni di raffreddamento e sull'efficienza complessiva del sistema. X-Meritan supporta configurazioni in serie, parallelo e misto serie-parallelo, nonché soluzioni personalizzate sviluppate in base ai disegni, ai campioni e alle condizioni applicative del cliente.

Configurazione flessibile per una gestione termica complessa

Un sistema di raffreddamento termoelettrico non ha sempre una soluzione a un modulo. Quando la capacità di raffreddamento richiesta aumenta o l'alimentazione elettrica disponibile e lo spazio di installazione diventano più impegnativi, potrebbe essere necessario che diversi raffreddatori TE lavorino insieme.

Il modo in cui sono disposti questi raffreddatori diventa una parte importante della progettazione del sistema.

I raffreddatori X-Meritan General TE con connessione seriale o parallela per applicazioni speciali possono essere configurati in serie o in parallelo, consentendo agli ingegneri di selezionare una disposizione adeguata in base alle prestazioni di trasferimento di calore richieste, alle condizioni di flusso, alla caduta di pressione e alla capacità del sistema. Per applicazioni con requisiti più complessi si può prendere in considerazione anche una configurazione mista.

Invece di trattare il modulo TEC come un componente isolato, X-Meritan esamina il funzionamento del dispositivo di raffreddamento all'interno del sistema di gestione termica completo.

Serie o parallelo: quale configurazione è più adatta?

La differenza tra la configurazione in serie e quella in parallelo è principalmente legata al modo in cui il sistema di raffreddamento gestisce il flusso e distribuisce il carico termico.

Configurazione in serie

Nella disposizione in serie il mezzo di raffreddamento attraversa uno dopo l'altro i radiatori TE. Ciò crea un percorso del flusso relativamente concentrato e può fornire una velocità del flusso più elevata attraverso i canali di raffreddamento.

Questa configurazione può essere utile quando l'applicazione ha una portata controllata e richiede un efficace trasferimento di calore all'interno di un sistema compatto. Il percorso del flusso continuo rende inoltre la distribuzione del flusso relativamente semplice.

Il compromesso è la caduta di pressione. Man mano che si collegano più refrigeratori in sequenza, la resistenza al flusso totale aumenta. Per i sistemi che richiedono una portata elevata, ciò può comportare maggiori requisiti di pompaggio e un maggiore consumo di energia.

Configurazione parallela

In una disposizione parallela, il flusso viene diviso tra più raffreddatori TE invece di passare attraverso ogni raffreddatore in sequenza.

Ciò riduce il percorso del flusso di ciascun ramo e può contribuire a ridurre la caduta di pressione complessiva. Rende la configurazione in parallelo particolarmente utile quando il sistema richiede una portata maggiore o quando la riduzione dell'energia di pompaggio è una considerazione importante.

La sfida principale è la distribuzione del flusso. Se le diramazioni non sono progettate correttamente, raffreddatori diversi possono ricevere portate diverse, che possono influire sulla coerenza delle prestazioni termiche.

Per questo motivo la scelta tra serie e parallelo non dovrebbe basarsi solo sulla capacità frigorifera. È inoltre necessario considerare le condizioni idrauliche e la progettazione completa del sistema.

Confronto tra raffreddatori TE in serie e in parallelo

Applicazioni

Nelle apparecchiature di comunicazione in fibra ottica, i nostri raffreddatori TE generali con connessione seriale o parallela per applicazioni speciali possono essere utilizzati laddove la stabilità della temperatura è importante per componenti ottici e dispositivi laser. In questi sistemi, le dimensioni compatte e il controllo termico preciso sono spesso più importanti della capacità di refrigerazione convenzionale.

Per le apparecchiature mediche e industriali, il raffreddamento TEC può fornire un controllo localizzato della temperatura per componenti sensibili alla temperatura e strumenti di precisione. La possibilità di personalizzare la configurazione è particolarmente utile quando lo spazio di installazione disponibile è limitato.

Lo stesso principio si applica all’elettronica automobilistica e alle apparecchiature LiDAR, dove i componenti elettronici e ottici possono necessitare di temperature operative stabili all’interno di un sistema compatto. Per le apparecchiature di laboratorio e di ricerca, la tecnologia TEC offre un altro approccio pratico alla gestione della temperatura controllata e localizzata.

Soluzioni TEC serie-parallelo personalizzate

Alcuni sistemi di gestione termica non possono essere adeguatamente gestiti con un modulo TEC standard.

X-Meritan può basarsi su disegni, campioni o specifiche applicative del cliente per valutare la configurazione del raffreddatore TE richiesta. A seconda del progetto, la soluzione può utilizzare una disposizione in serie, una disposizione in parallelo o una combinazione di entrambe.

Durante la fase di sviluppo è possibile considerare insieme fattori quali la capacità di raffreddamento, le condizioni operative, le dimensioni dei moduli, i requisiti di flusso e le limitazioni di installazione. Dopo la conferma della configurazione, è possibile produrre campioni per la valutazione del cliente prima di passare alla produzione in serie.

Questo approccio è particolarmente adatto per progetti OEM e produttori di apparecchiature che sviluppano sistemi di gestione termica specializzati.

Domande frequenti

Qual è la differenza tra una configurazione di raffreddatori TE in serie e in parallelo?

Una configurazione in serie invia il mezzo di raffreddamento attraverso più raffreddatori TE in sequenza, mentre una configurazione parallela divide il flusso tra diversi raffreddatori. Le disposizioni in serie possono fornire un percorso del flusso più concentrato ma possono produrre una maggiore caduta di pressione. Le disposizioni parallele generalmente riducono la resistenza al flusso ma richiedono un adeguato bilanciamento del flusso.

Quando dovrei utilizzare una configurazione mista serie-parallelo?

Una configurazione mista può essere presa in considerazione quando il sistema deve bilanciare le prestazioni di trasferimento di calore, la portata e la caduta di pressione. Combinando sezioni parallele e serie, l'intero sistema di raffreddamento può essere adattato con maggiore precisione a condizioni operative complesse.

X-Meritan può personalizzare i TE Cooler in base a disegni o campioni?

SÌ. X-Meritan può sviluppare configurazioni di raffreddatori TE sulla base di disegni, campioni e requisiti applicativi del cliente, compresi progetti che richiedono dimensioni specifiche o disposizioni in serie-parallelo.

Quali informazioni sono necessarie per la selezione della configurazione TEC?

I requisiti di raffreddamento, la temperatura operativa, la differenza di temperatura richiesta, la tensione, la corrente, le condizioni di flusso, lo spazio di installazione e le condizioni di dissipazione del calore sono utili punti di partenza. Informazioni più dettagliate sull'applicazione consentono a X-Meritan di valutare la configurazione in modo più accurato.

Questi TE Cooler sono adatti per apparecchiature di comunicazione ottica?

SÌ. Il raffreddamento termoelettrico è adatto per applicazioni che richiedono un controllo della temperatura localizzato e stabile di componenti ottici ed elettronici. Le soluzioni X-Meritan possono essere adattate a specifiche esigenze di spazio e termiche.
