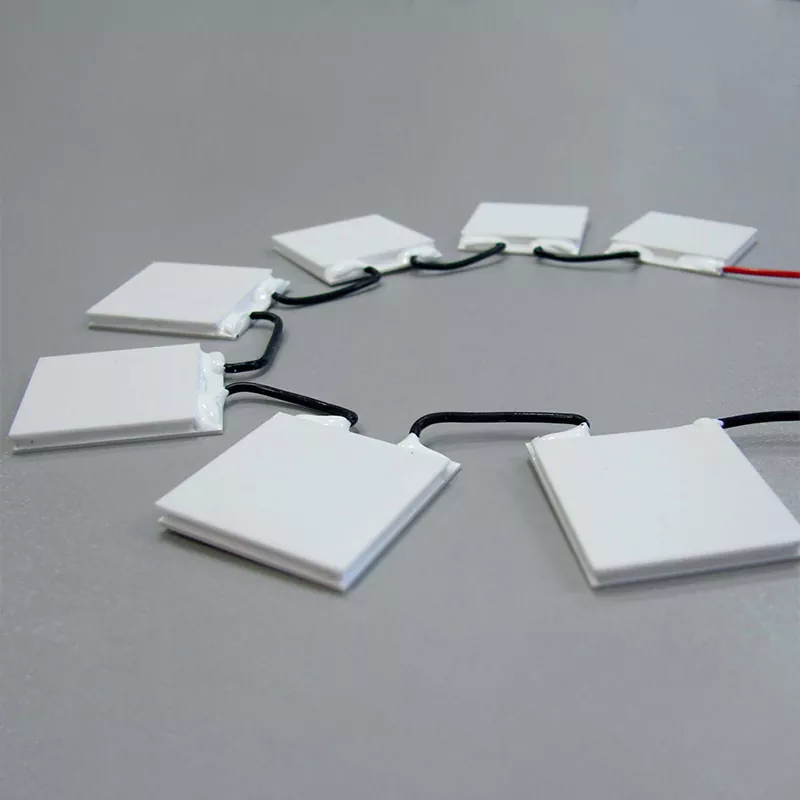

Raffreddatori TE ad alta capacità di raffreddamento per uso industriale

X-Meritan fornisce raffreddatori termoelettrici (TEC) progettati per il pompaggio di calore continuo in apparecchiature industriali. Questi moduli funzionano secondo l'effetto Peltier e non contengono compressori, refrigeranti o parti mobili. Vengono utilizzati laddove l'accesso per la manutenzione è limitato, le vibrazioni non sono accettabili o è richiesto un controllo preciso della temperatura.

La serie ad alta capacità è destinata ai sistemi con carichi termici significativi. Esempi tipici includono serie di diodi laser, apparecchiature di processo per semiconduttori e strumenti analitici che generano una potenza termica costante.

Produciamo raffreddatori TE ad alta capacità di raffreddamento per applicazioni industriali nella nostra struttura. Ciò include la preparazione del materiale termoelettrico, la lavorazione dei lingotti, la cubettatura del pellet, l'assemblaggio dei moduli e il collaudo finale. Il controllo su questi passaggi ci consente di regolare la composizione del materiale, la geometria del pellet e la selezione della saldatura per soddisfare condizioni operative specifiche.

Specifiche tecniche

I moduli standard coprono una gamma di capacità di raffreddamento. La tabella seguente elenca i parametri comuni. Sono disponibili configurazioni personalizzate per diversi voltaggi, dimensioni e requisiti di temperatura del lato caldo.

Le specifiche vengono verificate su base batch utilizzando una stazione di test termico. Su richiesta è possibile fornire un rapporto di prova con ciascuna spedizione.

Nota importante su Qmax: Qmax viene misurato con una differenza di temperatura pari a zero tra i lati caldo e freddo. Nel funzionamento reale, il lato freddo è sempre più freddo del lato caldo, quindi la capacità effettiva della pompa di calore è inferiore. Ad esempio, un modulo con potenza nominale di 200 W Qmax potrebbe assorbire solo 80 W quando ΔT è 30 K. La selezione deve basarsi sul punto operativo effettivo e non solo sul numero Qmax.

Struttura e principio di funzionamento

TE Coolers per applicazioni industriali ad alta capacità di raffreddamento è una pompa di calore a stato solido. La corrente continua sposta il calore dal lato freddo al lato caldo. Il lato caldo deve essere collegato a un dissipatore di calore o a una piastra fredda per respingere il calore pompato più la potenza elettrica in ingresso. Se il lato caldo non viene raffreddato in modo efficace, il calore ritorna al lato freddo e la capacità di raffreddamento netta diminuisce.

1. Substrati ceramici

Le piastre esterne sono realizzate in allumina o nitruro di alluminio. Forniscono isolamento elettrico mentre conducono il calore. La planarità della superficie è controllata per garantire un buon contatto termico con la fonte di calore e il dissipatore di calore. Si consiglia un materiale di interfaccia termica (TIM) tra la superficie ceramica e la superficie di montaggio.

2. Pellet ed elettrodi semiconduttori

I pellet di tellururo di bismuto di tipo N e di tipo P sono collegati in serie da tracce di elettrodi di rame. Il numero e la dimensione dei pellet determinano la tensione, la corrente e la capacità di raffreddamento del modulo. Usiamo la placcatura multistrato sulle tracce di rame per prevenire l'ossidazione durante il funzionamento a lungo termine.

3. Rifiuto del calore dal lato caldo

La temperatura del lato caldo è il fattore più importante che influenza le prestazioni TEC. Ogni aumento di 10°C della temperatura del lato caldo riduce in genere la capacità di raffreddamento del 5–10% e abbassa il ΔT massimo ottenibile. Per i moduli ad alta capacità, si consiglia il raffreddamento ad aria forzata, il raffreddamento a liquido o i gruppi di tubi di calore. I dissipatori passivi raramente sono sufficienti per superare i 100 W di dissipazione del calore totale.

4. Sigillo perimetrale

Un sigillo epossidico resistente all'umidità circonda l'array interno di semiconduttori. Questo sigillo non fornisce una tenuta ermetica, ma protegge i pellet e gli elettrodi dalla condensa e dai contaminanti presenti nell'aria nei normali ambienti industriali. Per umidità elevata, lavaggio o condizioni esterne, è necessario un incapsulamento aggiuntivo.

Produzione e controllo qualità

X-Meritan produce internamente i moduli TEC. La sequenza di produzione è:

Preparazione lingotti di materiale termoelettrico

Estrusione e cubettatura di pellet di semiconduttori

Posizionamento e saldatura automatizzati dei pellet

Metallizzazione del substrato ceramico

Assemblaggio finale e collaudo elettrico

Ogni lotto di produzione viene testato per resistenza interna, capacità di raffreddamento e difetti visivi. Le registrazioni dei test vengono conservate per la tracciabilità. 建议插入工厂实拍foto foto或产线流程图foto

Metodi di prova

Gli standard di prova effettivi e i criteri di accettazione vengono concordati con il cliente prima della produzione in serie. Contattaci per discutere le tue esigenze specifiche.

Certificazioni e Conformità

Le seguenti certificazioni e dichiarazioni di conformità sono attualmente in fase di aggiornamento.

● ISO 9001:2015 – Sistema di gestione della qualità

● ISO 14001 – Sistema di gestione ambientale

● Conformità RoHS

● Conformità REACH

● Marchio CE (se applicabile)

● Certificazione UL (se applicabile)

Forniremo copie di certificati validi su richiesta. Vi preghiamo di contattarci per confermare lo stato attuale.

Opzioni di personalizzazione

I moduli standard coprono molte attività di raffreddamento industriale. Per progetti specializzati o di volume elevato, offriamo ingegneria personalizzata nelle seguenti aree:

● Ingombro e altezza personalizzati

● Saldatura e substrati a temperature più elevate per Th > 150°C

● Moduli TEC multistadio per differenziali di temperatura più profondi

● Dissipatori di calore o piastre fredde premontati

● Sensori di temperatura integrati (NTC o RTD)

● Configurazioni o connettori speciali dei cavi

Un tipico progetto personalizzato segue questo processo:

1. Il cliente fornisce il carico termico, la temperatura del lato freddo, le condizioni ambientali e i vincoli di spazio.

2. I nostri ingegneri simulano il modulo richiesto e forniscono una configurazione consigliata.

3. Produciamo campioni per la convalida del cliente.

4. Dopo l'approvazione, procediamo alla produzione di massa.

Perché gli ingegneri scelgono i moduli X-Meritan TEC

Invece di elencare vantaggi generici, ecco le funzionalità specifiche che differenziano i nostri moduli:

Lavorazione interna del materiale termoelettrico

Controlliamo il processo dal lingotto grezzo al dispositivo finito. Ciò include la composizione del materiale, la dimensione del pellet e i livelli di drogaggio. La maggior parte dei fornitori TEC acquista pellet o wafer prefabbricati e assembla solo moduli. Poiché gestiamo il materiale stesso, possiamo regolare il valore ZT e ottimizzarlo per intervalli di temperatura specifici.

Test delle prestazioni a livello di batch

Ogni lotto di produzione viene testato per Qmax, ΔTmax e resistenza interna. I rapporti di prova sono a disposizione dei clienti. Ciò ti consente di verificare che i moduli soddisfino le tue specifiche prima di integrarli nel tuo sistema.

Ingegneria personalizzata senza penalità di ordine minimo

Molti fornitori richiedono ordini minimi elevati per dimensioni o parametri personalizzati. Manteniamo una pianificazione della produzione flessibile, quindi sono fattibili progetti personalizzati con volumi moderati. Contattaci con la tua esigenza anche se la quantità annua prevista è solo di poche centinaia di pezzi.

Comunicazione diretta con il team di produzione

Quando contatti X-Meritan, parli con ingegneri che hanno accesso ai dati di produzione e ai risultati dei test. Ciò riduce l'andirivieni tipico delle società commerciali e accorcia il ciclo di valutazione del campione.

Applicazioni tipiche

I moduli TEC ad alta capacità di raffreddamento vengono utilizzati in ambienti in cui il raffreddamento a liquido attivo non è pratico o dove è richiesto un controllo preciso della temperatura.

Elettronica Industriale e Telecomunicazioni

Raffreddamento per diodi laser e fotorivelatori in sistemi a fibra ottica

Gestione termica per armadi telefonici esterni

Stabilizzazione della temperatura per amplificatori di potenza e moduli RF

Semiconduttori e apparecchiature laser

Raffreddamento di mandrini per wafer e camere di processo

Controllo termico per teste di marcatura e taglio laser

Stabilizzazione della temperatura per banchi ottici

Strumenti medici e analitici

Ciclatori termici per PCR e raffreddamento del blocco campione

Controllo della temperatura per i compartimenti di conservazione dei reagenti

Raffreddamento dei sensori di immagine CCD e CMOS

Trasporti e attrezzature speciali

Raffreddamento per sensori LiDAR in veicoli autonomi

Sistemi di ventilazione dei sedili

Contenitori refrigerati portatili

Guida alla selezione TEC

Per specificare un TEC ad alta capacità, preparare le seguenti informazioni prima di contattarci:

Carico di raffreddamento richiesto (in watt) sul lato freddo. Questo è il calore generato dal componente che devi raffreddare.

Obiettivo della temperatura del lato freddo e della tolleranza. Ad esempio, 25°C ± 0,5°C.

Temperatura massima del lato caldo che puoi accettare, in base al dissipatore di calore e alle condizioni ambientali.

Intervallo di temperatura ambiente entro il quale funzionerà il sistema.

Tipo di dissipatore di calore e resistenza termica disponibili. Aria forzata, raffreddamento a liquido o tubo termico.

Tensione CC disponibile e assorbimento di corrente massimo consentito.

Limiti dello spazio di installazione: lunghezza, larghezza, altezza e schema dei fori di montaggio.

Requisiti del ciclo termico: numero di cicli al giorno, oscillazione della temperatura e durata prevista.

Condizioni ambientali: umidità, polvere, esposizione chimica o uso esterno.

Una volta forniti questi dettagli, possiamo consigliare un modulo specifico o progettare una soluzione personalizzata. Forniremo inoltre curve prestazionali che mostrano la capacità di raffreddamento rispetto alla differenza di temperatura per la corrente operativa consigliata.

Domande frequenti

D: Come seleziono il TEC giusto per la mia applicazione?

R: È necessario conoscere il carico termico da rimuovere (in watt), la temperatura massima consentita per l'oggetto raffreddato, la temperatura ambiente e le prestazioni disponibili del dissipatore di calore sul lato caldo. Fornisci questi valori ai nostri ingegneri e noi consiglieremo un modulo e una corrente operativa.

D: Qual è la differenza tra Qmax e la capacità di raffreddamento effettiva?

R: Qmax è la capacità massima di pompaggio del calore quando la differenza di temperatura tra il lato caldo e quello freddo è pari a zero. Nel funzionamento reale c'è sempre una differenza di temperatura. La capacità di raffreddamento effettiva diminuisce all'aumentare del ΔT. Le nostre schede tecniche includono curve di prestazione per diverse correnti operative.

D: Un TEC può guastarsi se il lato caldo diventa troppo caldo?

R: Sì. Per ogni modulo è specificata la temperatura massima del lato caldo. Il superamento di questa temperatura può deteriorare i giunti di saldatura e ridurre la durata del modulo. Progettare sempre il dissipatore di calore del lato caldo in modo che Th rimanga entro il limite nominale nelle condizioni ambientali peggiori.

D: Quanto durano i moduli TEC?

R: I moduli TEC non hanno parti mobili, quindi l'usura meccanica non è un fattore. Tuttavia, i cicli termici provocano stress sui giunti di saldatura e possono eventualmente portare ad un aumento della resistenza interna. I progetti selezionati ad alta capacità sono stati valutati attraverso test di cicli termici. La durata effettiva del ciclo dipende dall'intervallo di temperatura, dalla corrente, dalla velocità di rampa, dallo stress di montaggio e dall'umidità operativa. I dati dei test possono essere forniti per progetti qualificati.

D: Fornite dati di test o rapporti sull'affidabilità?

R: Sì. Per ogni lotto di produzione possiamo fornire un riepilogo dei parametri testati. Per ordini più grandi, possiamo eseguire ulteriori test di affidabilità come cicli termici, conservazione ad alta temperatura ed esposizione all'umidità secondo protocolli concordati.

D: La guarnizione epossidica è impermeabile?

R: No. La guarnizione epossidica standard è resistente all'umidità ma non ermetica. Per applicazioni con elevata umidità, condensa o contatto diretto con l'acqua, è necessario un incapsulamento aggiuntivo o un alloggiamento personalizzato.

Contatto e supporto tecnico

Per richiedere una raccomandazione o un campione, fornire le seguenti informazioni:

● Carico termico da rimuovere (W)

● Temperatura del lato freddo o differenza di temperatura richiesta

● Intervallo di temperatura ambiente

● Spazio disponibile per il TEC e il dissipatore di calore

● Tensione di alimentazione disponibile

● Quantità annua prevista

Il nostro team tecnico risponde entro un giorno lavorativo. Forniamo campioni per la valutazione prima degli ordini di volume.
