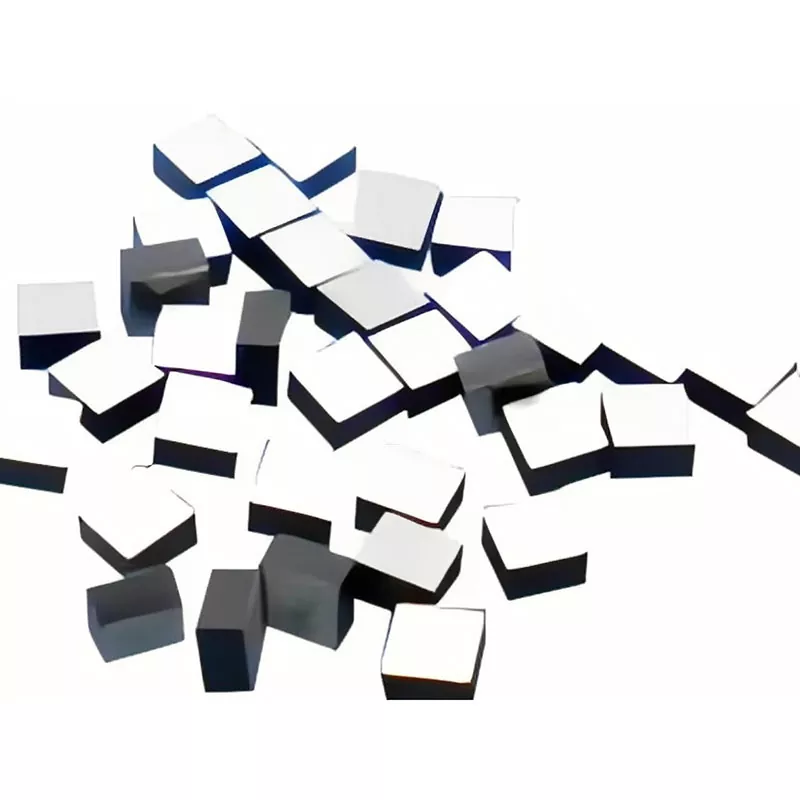

Chip termistore NTC ad alta precisione

I termistori NTC utilizzano una caratteristica di coefficiente di temperatura negativo, il che significa che la loro resistenza cambia al variare della temperatura. In un circuito di rilevamento, la variazione di resistenza può essere convertita in informazioni sulla temperatura per il monitoraggio e il controllo.

Per le applicazioni su chip, la selezione di R25, valore B, tolleranza di resistenza, dimensioni del chip e struttura dell'elettrodo influisce direttamente sull'abbinamento e sull'assemblaggio del circuito. R25 si riferisce alla resistenza nominale a 25°C, mentre il valore B descrive la caratteristica resistenza-temperatura del termistore.

Il chip termistore NTC ad alta precisione è destinato ad applicazioni in cui l'elemento di rilevamento deve essere posizionato vicino a un componente sensibile alla temperatura mantenendo ridotto lo spazio occupato.

Parametri tecnici

I seguenti modelli rappresentano le specifiche del prodotto disponibile. I valori elettrici e le dimensioni devono essere selezionati in base alle caratteristiche del circuito richiesto e al metodo di assemblaggio.

Ulteriori gamme disponibili

Dimensioni ridotte

Il chip termistore NTC ad alta precisione è disponibile in strutture compatte per applicazioni in cui un sensore di temperatura confezionato convenzionale occuperebbe troppo spazio. I modelli selezionati nella gamma attuale hanno dimensioni pari a 0,45 × 0,45 mm, mentre le dimensioni personalizzate del chip possono essere valutate in base ai disegni o ai campioni del cliente.

La piccola struttura del chip è adatta per posizionare l'elemento sensibile vicino a componenti ottici, elettronici o altri sensibili alla temperatura. Le dimensioni finali devono essere confermate in base alle caratteristiche elettriche richieste e al processo di assemblaggio.

Incollaggio di fili

Il chip può essere fornito con elettrodi placcati in oro o argento per il wire bonding. Il collegamento di fili in oro, alluminio e argento può essere supportato a seconda della configurazione dell'elettrodo e del processo di assemblaggio.

Questa struttura è adatta per moduli ibridi compatti e altri gruppi in cui il termistore deve essere integrato direttamente nell'area di rilevamento. I requisiti relativi al materiale e al legame dell'elettrodo possono essere confermati durante la valutazione del campione.

I termistori NTC wire-bondable vengono utilizzati anche in applicazioni di ricetrasmettitori ottici compatti, dove l'elemento sensibile è posizionato vicino ai componenti ottici sensibili alla temperatura.

Resistenza e valore B

La resistenza e il valore B dovrebbero essere selezionati come una combinazione abbinata piuttosto che trattati come parametri completamente indipendenti. L'intervallo di resistenza disponibile è compreso tra 1 kΩ e 1000 kΩ, mentre l'intervallo del valore B è compreso tra 3200 K e 4500 K.

Per la progettazione del circuito, è necessario considerare insieme la resistenza nominale a 25°C, il valore B, la tolleranza e il campo di rilevamento richiesto. Sono disponibili combinazioni standard ed è possibile valutare requisiti non standard in base all'applicazione.

Il valore B viene normalmente specificato insieme al relativo intervallo di temperatura di riferimento, come B25/50 o B25/85, pertanto la definizione esatta deve essere confermata sulle specifiche del prodotto applicabile prima della calibrazione del circuito. I dati di prodotto NTC dei chip commerciali dei principali produttori specificano in modo simile i valori R25 e B con temperature di riferimento definite.

Tolleranza alla resistenza

I modelli selezionati possono essere forniti con opzioni di tolleranza di resistenza di ±0,5% e ±1%. Questa specifica descrive la deviazione consentita del valore di resistenza nominale e non deve essere presentata come la precisione complessiva della misurazione della temperatura.

Per i circuiti sensibili alla temperatura, la tolleranza della resistenza, la tolleranza del valore B, la progettazione del circuito, il metodo di calibrazione e le condizioni operative possono tutti influenzare il risultato finale della misurazione della temperatura. La tolleranza richiesta dovrebbe quindi essere selezionata in base al sistema di rilevamento completo.

Risposta termica

La costante di tempo termica dei modelli elencati è ≤2 s o ≤3 s, a seconda della struttura e del modello del chip. Una costante di tempo termica più piccola indica generalmente che il termistore raggiunge più rapidamente l'equilibrio termico con le condizioni circostanti.

La risposta effettiva in un modulo assemblato dipende anche dal metodo di montaggio, dall'accoppiamento termico, dai materiali circostanti e dal flusso d'aria. Per questo motivo, le specifiche del chip dovrebbero essere valutate insieme alla struttura di installazione effettiva.

Applicazioni

Comunicazione ottica

Il chip termistore NTC ad alta precisione può essere integrato in moduli di comunicazione ottica e ricetrasmettitori ottici per il monitoraggio della temperatura. La sua struttura compatta consente di posizionare l'elemento sensibile vicino a componenti ottici sensibili alla temperatura senza aggiungere un pacchetto sensore esterno convenzionale.

Ciò è particolarmente rilevante nei gruppi ottici dove lo spazio di installazione disponibile è limitato e le variazioni di temperatura devono essere monitorate vicino al componente da controllare. I termistori NTC wire-bondable sono utilizzati specificatamente per il rilevamento della temperatura nei progetti di ricetrasmettitori ottici.

Attrezzature mediche

I chip NTC compatti possono essere integrati in strumenti medici e apparecchiature di laboratorio in cui l'elemento di rilevamento della temperatura deve adattarsi a un'area di installazione ristretta. Diversi valori di resistenza, valori B e opzioni di tolleranza consentono di abbinare il componente a diversi circuiti di rilevamento.

La specifica finale deve essere selezionata in base all'intervallo di temperatura richiesto, alle caratteristiche del circuito, al metodo di installazione e ai requisiti delle apparecchiature applicabili.

Radar automobilistico

I moduli radar automobilistici contengono componenti elettronici compatti che potrebbero richiedere il monitoraggio della temperatura durante il funzionamento. Il fattore di forma ridotto del chip NTC consente l'integrazione del rilevamento della temperatura in gruppi elettronici ad alta densità.

Per le applicazioni automobilistiche, la temperatura operativa richiesta, le caratteristiche di resistenza, la tolleranza, la struttura meccanica e i requisiti di affidabilità devono essere confermati prima di selezionare il modello finale.

Attrezzature da laboratorio

Il chip può essere utilizzato anche in apparecchiature di laboratorio e di prova dove è richiesto un elemento di rilevamento della temperatura compatto. La resistenza e il valore B possono essere selezionati in base al circuito di rilevamento, mentre le dimensioni del chip possono essere considerate insieme allo spazio di installazione disponibile.

Per prototipi o apparecchiature personalizzate, X-Meritan può valutare i requisiti sulla base dei disegni o dei campioni del cliente prima della produzione.

Personalizzazione

Parametri Elettrici

Il chip termistore NTC ad alta precisione può essere valutato per requisiti elettrici personalizzati. I valori di resistenza disponibili coprono da 1kΩ a 1000kΩ, con valori B da 3200K a 4500K. Per specifiche selezionate sono disponibili opzioni di tolleranza di resistenza di ±0,5% e ±1%.

Quando richiedono un modello personalizzato, i clienti possono fornire la R25 richiesta, il valore B, la tolleranza, le condizioni operative e l'applicazione target. Questi parametri aiutano a determinare se è possibile utilizzare un modello esistente o valutare una nuova specifica.

Dimensioni del chip

Le dimensioni del chip possono essere valutate in base allo spazio di installazione disponibile e al processo di assemblaggio. I modelli esistenti includono strutture compatte come 0,45 × 0,45 × 0,20 mm e 0,45 × 0,45 × 0,25 mm.

Per dimensioni non standard, X-Meritan può esaminare i disegni o i campioni del cliente e confermare la struttura realizzabile insieme ai parametri elettrici richiesti.

Opzioni degli elettrodi

Sono disponibili opzioni di elettrodi placcati in oro o argento per diversi requisiti di incollaggio. Il materiale dell'elettrodo deve essere selezionato insieme al materiale del filo previsto e al processo di collegamento.

Durante lo sviluppo del campione, la struttura dell'elettrodo, il metodo di collegamento, le dimensioni del chip e le caratteristiche elettriche possono essere controllati prima della produzione in serie.

Produzione e supporto dei campioni

X-Meritan produce materiali e componenti relativi ai semiconduttori e fornisce supporto alla produzione per componenti elettronici personalizzati. Le attrezzature di produzione disponibili comprendono macchine per maschere vibranti, saldatrici, macchine per l'imballaggio automatico e attrezzature per il taglio di precisione.

Per i chip termistori NTC personalizzati, la produzione può essere valutata in base a campioni o disegni del cliente. Prima della produzione in serie, è possibile utilizzare una fase di conferma del campione per verificare dimensioni, parametri elettrici, requisiti degli elettrodi e compatibilità dell'assieme.

Questo processo offre ai clienti un punto definito per verificare il prodotto rispetto ai requisiti applicativi prima di rilasciare un ordine di produzione più ampio.

Domande frequenti

Quali valori di resistenza e B sono disponibili?

L'intervallo di resistenza disponibile è compreso tra 1 kΩ e 1000 kΩ, con valori B compresi tra 3200 K e 4500 K. I modelli standard includono valori di resistenza di 5 kΩ, 10 kΩ, 20 kΩ, 30 kΩ, 47 kΩ, 50 kΩ e 100 kΩ.

Quale tolleranza di resistenza è disponibile?

Specifiche selezionate sono disponibili con tolleranza di resistenza di ±0,5% e ±1%. La tolleranza richiesta deve essere selezionata in base ai requisiti del circuito e del rilevamento della temperatura.

È possibile effettuare il wire bonding del chip?

SÌ. Sono disponibili opzioni di elettrodi placcati in oro o argento. Il collegamento di fili d'oro, alluminio e argento può essere valutato in base alla configurazione dell'elettrodo e al processo di assemblaggio.

Qual è la dimensione più piccola del chip disponibile?

La gamma di prodotti comprende modelli compatti come 0,45 × 0,45 × 0,20 mm e 0,45 × 0,45 × 0,25 mm. Dimensioni personalizzate possono essere valutate da disegni o campioni del cliente, con la dimensione finale che dipende dalle specifiche elettriche e strutturali richieste.

SÌ. X-Meritan può valutare resistenza personalizzata, valore B, dimensioni, tolleranza e requisiti degli elettrodi. I disegni o i campioni del cliente possono essere utilizzati come base per la valutazione del prodotto e la conferma del campione.

Come dovrei selezionare un chip termistore NTC?

Inizia con la resistenza richiesta a 25°C, il valore B, l'intervallo di rilevamento della temperatura, la tolleranza della resistenza, lo spazio di installazione disponibile e il metodo di collegamento. Per le applicazioni personalizzate, fornire i requisiti del circuito, il disegno di installazione o il campione esistente può aiutare a determinare una specifica adeguata.
