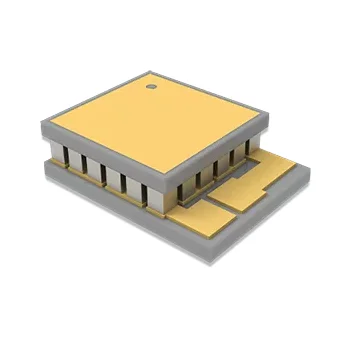

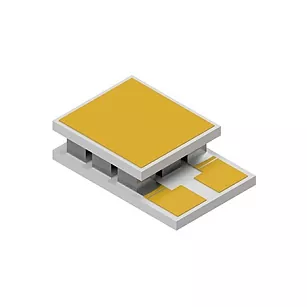

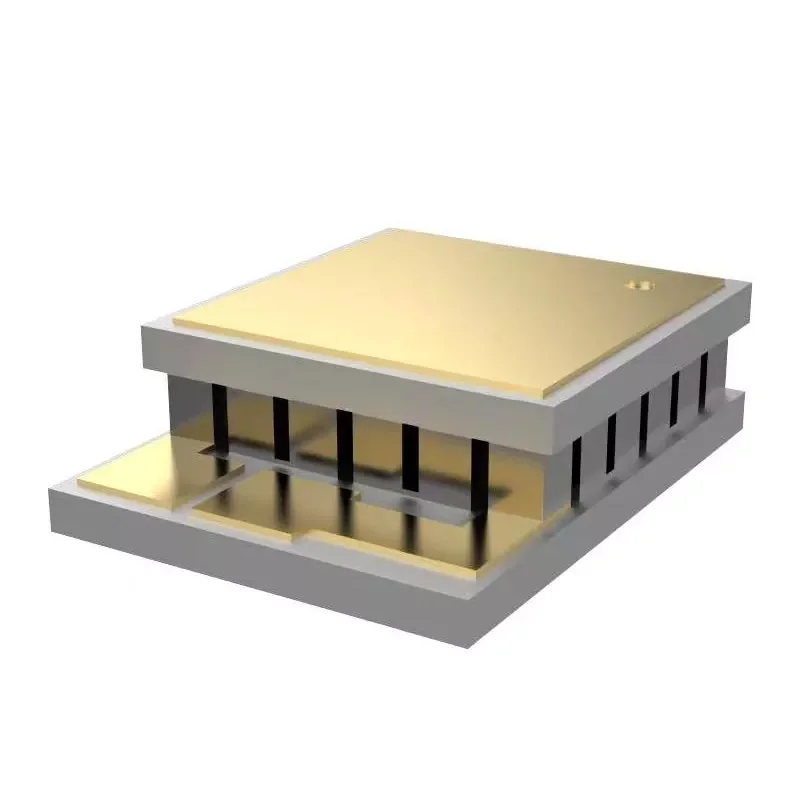

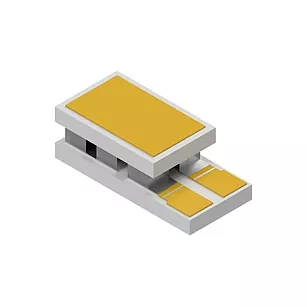

Raffreddatori Micro Termoelettrici per Optoelettronici

X-Meritan comprende capacità nello sviluppo di materiali termoelettrici, nella produzione di componenti di dispositivi di raffreddamento termoelettrici (TEC) e nella progettazione di soluzioni termiche. Questi raffreddatori microtermoelettrici per dispositivi optoelettronici utilizzano l'effetto Peltier per il raffreddamento o il riscaldamento attivo, eliminando la necessità di compressori, refrigeranti o parti meccaniche in movimento. Sono adatti per componenti sensibili alla temperatura come diodi laser, dispositivi di comunicazione ottica, fotorilevatori, moduli lidar e altri componenti optoelettronici compatti.

Caratteristiche:

●  Design miniaturizzato, adatto per imballaggi optoelettronici ed elettronici di precisione con vincoli di spazio.

●  Supporta un controllo preciso della temperatura, contribuendo a ridurre l'impatto della deriva della temperatura sulle prestazioni del dispositivo.

●  Struttura di raffreddamento a stato solido, senza parti mobili, che garantisce un funzionamento stabile e affidabile a lungo termine.

●  Capacità alle alte temperature: adatto per applicazioni che richiedono un controllo stabile della temperatura a temperature ambiente elevate.

●  Nessuna vibrazione o rumore meccanico: la struttura a stato solido è adatta per sistemi ottici di precisione e apparecchiature di misurazione sensibili.

●  Conforme alla direttiva RoHS, che facilita l'applicazione nei progetti del mercato globale.

Scenari applicativi:

●  Controllo della temperatura per dispositivi di comunicazione ottica, in particolare controllo della temperatura periferica per diodi laser, DFB, EML e TOSA/ROSA.

●  Stabilizzazione della temperatura di trasmettitori e ricevitori LiDAR.

●  Sorgenti luminose e unità di rilevamento nelle apparecchiature per test medici.

●  Banchi di prova ottici di precisione e piattaforme di calibrazione di laboratorio.

●  Applicazioni di imballaggio che richiedono dimensioni ridotte, vibrazioni ridotte e risposta rapida.

Specifiche e personalizzazione

Criteri di selezione

Quando si selezionano i Raffreddatori Micro Termoelettrici per Optoelettronici, considerare i seguenti parametri:

Dimensioni: personalizzate in base alla base del dispositivo e alla camera di montaggio

Spessore: deve bilanciare resistenza termica, forza di serraggio e spazio di assemblaggio

Corrente operativa massima: deve corrispondere all'alimentazione del convertitore e alla strategia di controllo della temperatura

Differenza di temperatura massima (Delta Tmax): dipende dalle condizioni del dissipatore di calore nella parte calda

Capacità della pompa di calore (Qmax): determina la quantità di calore che può essere rimossa

Resistenza e tensione: influiscono sulle perdite di azionamento e sulla precisione del controllo

Durante la personalizzazione, confermeremo:

Dimensioni della sorgente di calore: chip laser, pacchetto TO, microsensore o modulo optoelettronico integrato.

Materiali di interfaccia: nichelatura, compatibilità di saldatura o requisiti speciali di metallizzazione.

Intervallo di temperatura operativa: stabilizzazione della temperatura ambiente, funzionamento a bassa temperatura o compensazione ad alta temperatura.

Requisiti strutturali: costruzione ultrasottile, maggiore densità della pompa di calore o altre limitazioni di spazio.

Specifiche tecniche

Perché scegliere X-Meritan?

Design TEC in miniatura: Micro TEC piccoli fino a 1,5 × 1,1 mm, con uno spessore minimo di 0,65 mm.

Elevata densità della pompa di calore: fino a circa 43 W/cm², adatta per applicazioni compatte e ad alto flusso di calore.

Competenza sui materiali termoelettrici: lo sviluppo interno di materiali termoelettrici supporta prestazioni TEC ottimizzate e progetti specifici per l'applicazione.

Soluzioni TEC personalizzate: dimensioni personalizzate, caratteristiche elettriche, configurazione del materiale, metallizzazione e strutture di connessione in base ai requisiti dell'applicazione.

Dal prototipo alla produzione: supporto dalla progettazione termica e dallo sviluppo del prototipo al test e alla produzione in serie.

Domande frequenti

Perché questo prodotto è più adatto ai dispositivi optoelettronici rispetto ai dissipatori di calore standard?

I dissipatori di calore standard forniscono solo un raffreddamento passivo, quindi la temperatura del dispositivo fluttua con le variazioni della temperatura ambiente. I microraffreddatori termoelettrici, d'altro canto, controllano attivamente la temperatura, riportando la temperatura operativa entro l'intervallo target, rendendoli ideali per i sistemi optoelettronici sensibili alla deriva della temperatura.

A cosa dovrebbe essere data la priorità nei progetti di diodi laser?

L'attenzione non dovrebbe essere esclusivamente sulla piastra di raffreddamento stessa, ma sull'intero percorso termico: contatto con la fonte di calore, materiali dell'interfaccia, design del dissipatore di calore e se la corrente di azionamento è adattata correttamente.

X-Meritan può personalizzare le dimensioni di un frigorifero termoelettrico (TEC)?

SÌ. X-Meritan può valutare dimensioni e configurazioni personalizzate sulla base di disegni tecnici, campioni o specifiche applicative. La personalizzazione include dimensioni, caratteristiche elettriche, configurazione del materiale P/N, struttura di connessione e requisiti di interfaccia.
