Termistore NTC per comunicazione ottica

X-Meritan produce termistori NTC per comunicazioni ottiche utilizzati per il rilevamento della temperatura nei ricetrasmettitori ottici, inclusi i fattori di forma SFP, QSFP e CFP. Questi componenti sono posizionati vicino al diodo laser o all'interno del circuito di controllo TEC per fornire un feedback della temperatura in tempo reale. Il valore della resistenza cambia in modo prevedibile con la temperatura, consentendo al circuito di controllo di mantenere un punto operativo del laser stabile.

Il monitoraggio accurato della temperatura nei moduli ottici non è una caratteristica di comodità. La lunghezza d'onda del laser varia di circa 0,1 nm per grado Celsius per molti laser DFB. Una deriva della temperatura di pochi gradi può spostare l'uscita al di fuori della finestra del canale accettabile nei sistemi DWDM. Il termistore NTC per la comunicazione ottica fornisce il segnale di feedback che il driver TEC utilizza per correggere questa deriva.

Come funziona il termistore NTC in un modulo ottico

Il termistore NTC per la comunicazione ottica è generalmente collegato allo stesso supporto secondario del diodo laser o collegato al lato freddo TEC. Al variare della temperatura del laser, la resistenza del termistore cambia secondo una curva non lineare definita dal valore R25 e dalla costante B. Il circuito di controllo misura questa resistenza, la converte in un valore di temperatura e regola la corrente TEC per riportare il laser alla temperatura target.

La relazione tra resistenza e temperatura segue l'equazione standard:

R(T) = R25 × esp[ B × (1/T - 1/298,15) ]

Dove T è espresso in Kelvin e B è la costante materiale. Per le applicazioni con moduli ottici, sono comuni valori B25/50 compresi tra 3380 K e 3950 K. La scelta dipende dall'intervallo di temperatura di funzionamento previsto e dalla risoluzione richiesta dal circuito di controllo.

Parametri tecnici

The table below lists standard configurations available from X-Meritan. Custom values are possible for volume projects.

Tutti i valori sono verificati in produzione. Per ciascun lotto è possibile fornire un rapporto di prova completo con misurazioni della resistenza e del valore B.

Nota importante sull'autoriscaldamento: la corrente di misurazione attraverso l'NTC deve essere sufficientemente bassa da garantire che la potenza dissipata nel termistore non aumenti la sua temperatura di oltre 0,1°C. Per un NTC da 10 kΩ con un fattore di dissipazione di 1,5 mW/°C, ciò significa che la corrente di misura dovrebbe rimanere inferiore a circa 120 µA. Se si supera questo limite, il termistore legge una temperatura più elevata rispetto alla temperatura effettiva del laser, il che può portare al raffreddamento eccessivo del circuito di controllo.

Progettazione fisica e montaggio

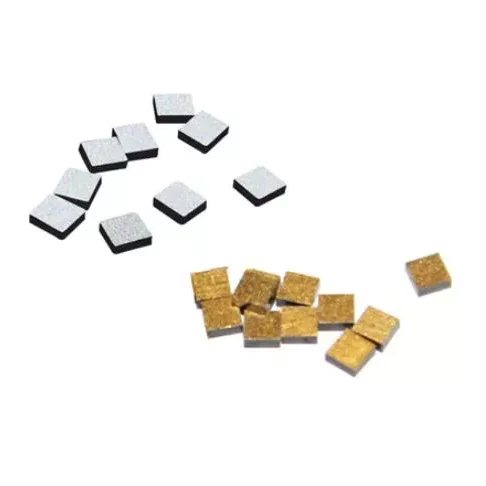

X-Meritan fornisce termistore NTC per comunicazione ottica sotto forma di chip nudo, con elettrodi Au o Ag, adatti per l'incollaggio di cavi o la saldatura su sottosupporti in ceramica. Le dimensioni del chip sono tipicamente comprese tra 0,5 mm × 0,5 mm e 1,0 mm × 1,0 mm, con uno spessore compreso tra 0,2 mm e 0,5 mm. Questo ingombro ridotto consente il posizionamento direttamente adiacente al diodo laser senza interferire con il percorso ottico.

Per i clienti che preferiscono un componente premontato, il chip può essere assemblato su un piccolo supporto in allumina o nitruro di alluminio con fili conduttori. Questa versione è più facile da maneggiare nelle linee di assemblaggio manuali e semplifica il processo di incollaggio.

La superficie dell'elettrodo è progettata per la saldatura di fili Au o per la saldatura PbSn/AuSn. La metallizzazione specifica viene selezionata in base al processo di assemblaggio del cliente. Forniamo schede tecniche con i parametri di incollaggio consigliati per ciascun tipo di elettrodo.

Tempo di risposta e accoppiamento termico

La costante di tempo termica di un NTC a chip nudo è generalmente inferiore a 1 secondo se montato con un sottile strato di adesivo termico o saldatura. In aria ferma, senza montaggio, la costante di tempo è più alta. Per le applicazioni con moduli ottici, l'NTC deve essere accoppiato termicamente alla stessa superficie del diodo laser o della piastra fredda TEC. Una linea di colla spessa o un traferro rallenteranno la risposta e introdurranno uno spostamento di temperatura tra il sensore e il laser.

Si consiglia di montare il chip NTC con un adesivo termicamente conduttivo o una preforma di saldatura. Lo spessore dello strato adesivo deve essere controllato a meno di 25 µm. Ciò garantisce che l'NTC segua la temperatura del laser con un ritardo minimo, il che è fondamentale per i circuiti di controllo TEC che operano a velocità di aggiornamento superiori a 10 Hz.

Stabilità e deriva a lungo termine

Il termistore NTC per la comunicazione ottica può mostrare una piccola deriva della resistenza nel tempo, soprattutto se utilizzato a temperature elevate. La formulazione del nostro materiale e la passivazione degli elettrodi riducono questa deriva a un livello che non influisce sulle prestazioni del modulo ottico per una durata di servizio tipica di 10 anni. La tabella seguente mostra la deriva prevista in diverse condizioni di conservazione, sulla base di test di affidabilità interni.

Questi valori si basano su test accelerati e non costituiscono garanzie. La deriva effettiva dipende dallo stress di montaggio, dall'umidità e dalla corrente operativa. Siamo in grado di fornire un rapporto dettagliato sull'affidabilità per progetti qualificati.

Produzione e controllo qualità

I chip NTC sono prodotti nel nostro stabilimento utilizzando tecniche di lavorazione della ceramica. Il flusso di produzione comprende la preparazione della polvere, la fusione del nastro, la stampa degli elettrodi, la sinterizzazione, la cubettatura e il test elettrico finale. Controlliamo internamente la composizione del materiale, il che consente la regolazione del valore B e delle caratteristiche di resistenza.

Ogni lotto viene testato per:

● Resistenza a 25°C mediante bagno di precisione a temperatura costante

● Valore B calcolato dalle misurazioni della resistenza a 25°C e 50°C

● Ispezione visiva sotto ingrandimento

● Resistenza di isolamento

● Ciclo termico opzionale su richiesta del cliente

I dati dei test vengono archiviati e possono essere resi disponibili con ogni spedizione. Supportiamo anche procedure di ispezione in entrata specifiche del cliente.

Guida alla selezione

Per selezionare il termistore NTC corretto per il tuo modulo ottico, considera i seguenti fattori:

1. Valore R25

I valori comuni sono 10 kΩ e 100 kΩ. Valori di resistenza più bassi assorbono più corrente di misurazione ma sono meno sensibili al rumore. Valori di resistenza più elevati sono più facili da misurare con semplici circuiti ADC. La scelta spesso dipende dal circuito integrato del controller TEC utilizzato nel modulo. Molti driver laser e chip controller TEC sono ottimizzati per uno specifico intervallo di resistenza NTC, in genere 10 kΩ o 50 kΩ.

2. Valore B

Il valore B determina quanto cambia la resistenza per grado. Un valore B più alto fornisce una variazione di resistenza maggiore per grado, che può migliorare la risoluzione della temperatura. Tuttavia, un valore B molto elevato significa anche che la resistenza diventa molto elevata alle basse temperature, il che potrebbe superare l'intervallo di ingresso del circuito di misurazione. B25/50 = 3435 K è un compromesso comune per i moduli ottici che funzionano da -10°C a +75°C.

3. Tolleranza

La tolleranza della resistenza e la tolleranza del valore B influiscono direttamente sulla precisione della misurazione della temperatura. Una tolleranza di resistenza di ±1% combinata con una tolleranza di valore B di ±1% determina un errore di temperatura iniziale di circa ±0,3°C a 25°C. Per le applicazioni DWDM in cui la stabilità della lunghezza d'onda deve essere compresa tra ±0,01 nm, questo errore potrebbe essere troppo grande. Una fase di calibrazione nel firmware del modulo può compensare la tolleranza iniziale, ma la tolleranza deve essere sufficientemente stretta da garantire che la calibrazione rimanga valida nell'intervallo operativo.

4. Confezione e incollaggio

L'NTC deve rientrare nello spazio disponibile all'interno del modulo ottico. I chip nudi offrono l'ingombro minimo ma richiedono l'incollaggio del filo o l'attrezzatura per il collegamento dello stampo. I chip premontati sui supporti in ceramica semplificano il montaggio ma aggiungono altezza. Possiamo fornire entrambe le opzioni e consigliarvi sulla scelta migliore per la vostra linea di produzione.

5. Riscaldamento autonomo

La corrente di misura deve essere mantenuta bassa. Per un NTC da 10 kΩ con fattore di dissipazione di 1,5 mW/°C, la corrente massima di misura per autoriscaldamento a 0,1°C è di circa 120 µA. Se il tuo controller TEC utilizza una corrente più elevata, considera un NTC con resistenza inferiore o un chip più grande con un fattore di dissipazione più elevato.

Se non sei sicuro di quali parametri scegliere, fornisci il codice articolo del controller TEC e l'intervallo di temperatura target. Possiamo consigliare una configurazione NTC compatibile.

Applicazioni tipiche

Ricetrasmettitori ottici SFP e QSFP

I termistori NTC vengono utilizzati all'interno del modulo per monitorare la temperatura del laser. Il segnale viene immesso nel controller TEC, che mantiene il laser a una temperatura fissa, tipicamente 25°C o 45°C a seconda del modello del laser.

DWDM e moduli coerenti

Per i laser con larghezza di linea stretta e lunghezza d'onda stabile, la precisione NTC è fondamentale. Il circuito di controllo deve mantenere la temperatura entro ±0,1°C per mantenere la lunghezza d'onda all'interno della griglia di canali specificata.

Sottosupporti per diodi laser

Nei pacchetti di diodi laser nudi, l'NTC è collegato allo stesso supporto secondario del chip laser. Ciò fornisce un rilevamento diretto della temperatura senza massa termica aggiuntiva.

Stazioni base per telecomunicazioni e apparecchiature per esterni

I termistori NTC vengono utilizzati anche nei circuiti di monitoraggio della temperatura di amplificatori ottici e ricetrasmettitori esterni, dove le oscillazioni della temperatura ambiente possono essere ampie.

Domande frequenti

D: Qual è la differenza tra il valore R25 e B?

R: R25 è la resistenza a 25°C. Il valore B descrive come la resistenza cambia con la temperatura. Entrambi i parametri sono necessari per calcolare la resistenza a qualsiasi altra temperatura. Un valore B più alto significa che la resistenza cambia di più per un dato cambiamento di temperatura.

D: Come posso convertire la resistenza in temperatura nel mio firmware?

R: Il metodo più semplice consiste nell'utilizzare una tabella di ricerca generata dai valori R25 e B utilizzando l'equazione di Steinhart-Hart o l'equazione B semplificata. Molti circuiti integrati controller TEC dispongono di algoritmi di conversione integrati. Possiamo fornire la tabella dei coefficienti per il vostro NTC specifico.

D: Posso utilizzare un NTC con tolleranza ±5% in un modulo DWDM?

R: Dipende dalla procedura di calibrazione. Una tolleranza di resistenza di ±5% combinata con una tolleranza di ±1% B determina un errore di temperatura di oltre ±1°C prima della calibrazione. Se la linea di produzione esegue una calibrazione una tantum a una temperatura nota, l'offset iniziale può essere rimosso. Ma la tolleranza B influisce comunque sulla precisione della pendenza. Per DWDM, consigliamo almeno ±1% di resistenza e ±0,5% di valore B.

D: Perché l'autoriscaldamento è importante se la corrente di misurazione è solo di poche centinaia di microampere?

R: Anche piccole correnti possono riscaldare il termistore al di sopra della temperatura circostante. Una corrente di 100 µA attraverso un NTC da 10 kΩ dissipa 0,1 mW. Con un fattore di dissipazione di 1,5 mW/°C ciò provoca un aumento di temperatura di 0,067°C. In un modulo laser strettamente controllato, tale offset può essere significativo. Il circuito di misurazione dovrebbe utilizzare la corrente pratica più bassa.

D: Fornite valori B o valori di resistenza personalizzati?

R: Sì. Possiamo regolare la composizione del materiale per ottenere valori B personalizzati nell'intervallo da 3.000 K a 4.500 K e possiamo effettuare lo screening per valori di resistenza specifici con tolleranze strette. Si applicano quantità minime di ordine.

D: È possibile montare l'NTC direttamente sul chip laser?

R: Di solito no. L'NTC è montato sul sottosupporto o sul lato freddo TEC, non sulla faccia laser. Il contatto diretto con il chip laser potrebbe introdurre problemi elettrici o problemi di massa termica. Si consiglia di montare l'NTC il più vicino possibile al laser ma isolato elettricamente.

Contatto e supporto tecnico

Per richiedere campioni o una raccomandazione dettagliata, fornire quanto segue:

● Codice articolo del controller TEC o corrente di misurazione

● Temperatura del laser target

● Precisione della temperatura richiesta

● Spazio disponibile per l'NTC

● Metodo di assemblaggio (incollaggio di fili, saldatura, resina epossidica)

● Volume annuo previsto

Rispondiamo entro un giorno lavorativo e possiamo fornire campioni per la valutazione.
